Активный оптический кабель Arista AOC-Q-Q-40G-7M, 40G, 7 м

Arista AOC-Q-Q-40G-7M — оптическое соединение 40G длиной 7 метров

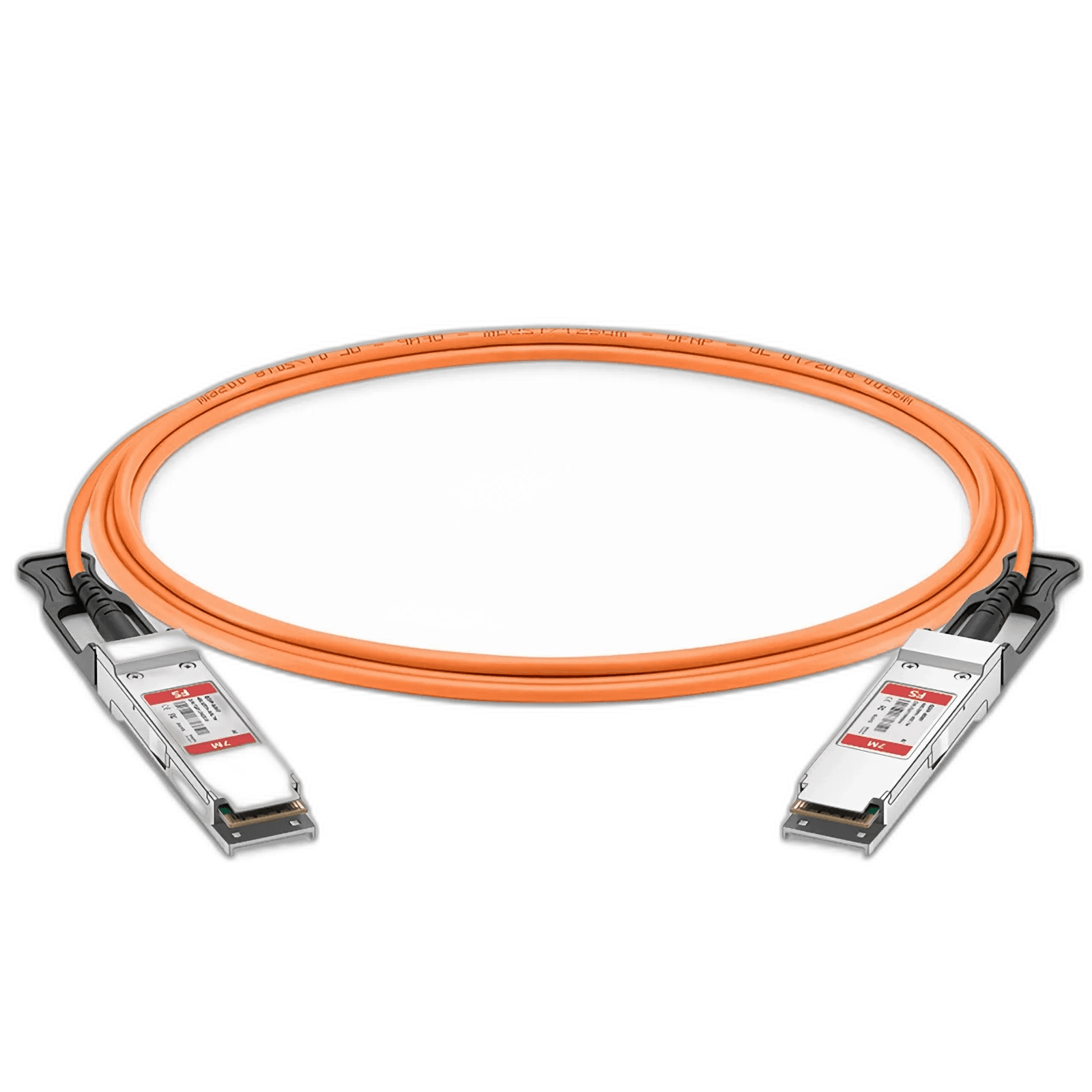

Arista AOC-Q-Q-40G-7M представляет собой законченную активную оптическую сборку для прямого соединения двух портов QSFP+ со скоростью 40 Gigabit Ethernet. Между несъёмными оконечными модулями находится семь метров оптического кабеля. Линия поставляется готовой к монтажу: подбирать отдельные трансиверы, MPO-патч-корд и оптические адаптеры для неё не требуется.

Семиметровое исполнение удобно, когда пяти метров уже недостаточно для аккуратной прокладки через вертикальные и горизонтальные кабельные организаторы. Такой запас востребован между соседними стойками, между верхней и нижней частями стойки, а также при подключении оборудования через верхний кабельный лоток. Перед заказом важно измерить не расстояние по прямой, а маршрут с поворотами, вводами в стойку и сервисным запасом.

Для каких соединений подходит AOC-Q-Q-40G-7M

• межстоечные линии 40GbE между совместимыми коммутаторами Arista;
• подключение серверного адаптера QSFP+ 40G к сетевому оборудованию;
• соединение устройств в одной стойке по длинной организованной трассе;
• замена комплекта из двух модулей 40GBASE-SR4 и внешнего MPO-кабеля;
• монтаж в зонах, где нежелательно использовать тяжёлый медный twinax.

Оба конца кабеля имеют форм-фактор QSFP+. Это прямая линия 40G, а не разветвитель на четыре порта SFP+. Для подключения четырёх независимых интерфейсов 10GbE потребуется отдельная breakout-модель. Кабель также нельзя считать заменой 100G QSFP28 AOC: совпадающие габариты корпуса не означают одинаковый стандарт передачи.

Чем активная оптическая сборка отличается от DAC

В AOC электрический сигнал преобразуется в оптический внутри оконечных модулей, а затем передаётся по волокну. Электроника получает питание непосредственно от портов QSFP+, поэтому внешний блок питания не нужен. По сравнению с семиметровым медным кабелем оптическая сборка легче, обычно удобнее укладывается и не восприимчива к электромагнитным помехам от силовых линий и оборудования.

Конструкция является неразъёмной. Пользователь не открывает оптические соединения и не чистит торцы, как у обычной модульной линии, однако повреждение волокна или одного из оконечных модулей требует замены всей сборки. При прокладке нельзя тянуть кабель за корпус QSFP+, пережимать его стяжками или делать резкие перегибы. Излишек длины размещают свободной петлёй в кабельном организаторе без натяжения.

Совместимость и версия программного обеспечения

В официальном руководстве Arista семейство AOC-Q-Q-40G-yM указано как QSFP+ to QSFP+ 40GbE Active Optical Cable с вариантами длины от 3 до 100 метров. Для семейства приведена минимальная версия Arista EOS 4.13.0. Артикул AOC-Q-Q-40G-7M обозначает конкретное семиметровое исполнение этого семейства.

До покупки необходимо сверить поддержку AOC обоими подключаемыми устройствами. Для пары коммутаторов Arista проверяют модель, тип портов и версию EOS. Если на второй стороне находится серверный адаптер или оборудование другого производителя, дополнительно уточняют допустимость Arista-coded QSFP+ AOC его прошивкой и драйвером. Наличие физического разъёма QSFP+ само по себе не гарантирует программную совместимость.

Как выбрать именно семиметровый вариант

Маршрут считают от лицевой панели первого устройства до второго порта по всем кабельным направляющим. К результату добавляют длину, необходимую для плавного подхода к разъёмам и безопасного обслуживания оборудования. Слишком короткая сборка создаёт натяжение на модулях, а чрезмерно длинная усложняет организацию кабеля. Семь метров разумно выбирать тогда, когда рассчитанная трасса уверенно превышает возможности версии 5M, но не требует перехода на следующую длину.

При сравнении предложений важно проверять полный part number. Обозначение AOC-Q-Q-40G-7M одновременно фиксирует оптическую активную конструкцию, два конца QSFP+, скорость 40G и длину 7 м. Модель CAB-Q-Q-7M относится к медной среде передачи и имеет другие физические свойства, несмотря на похожее назначение.

Проверка перед отгрузкой

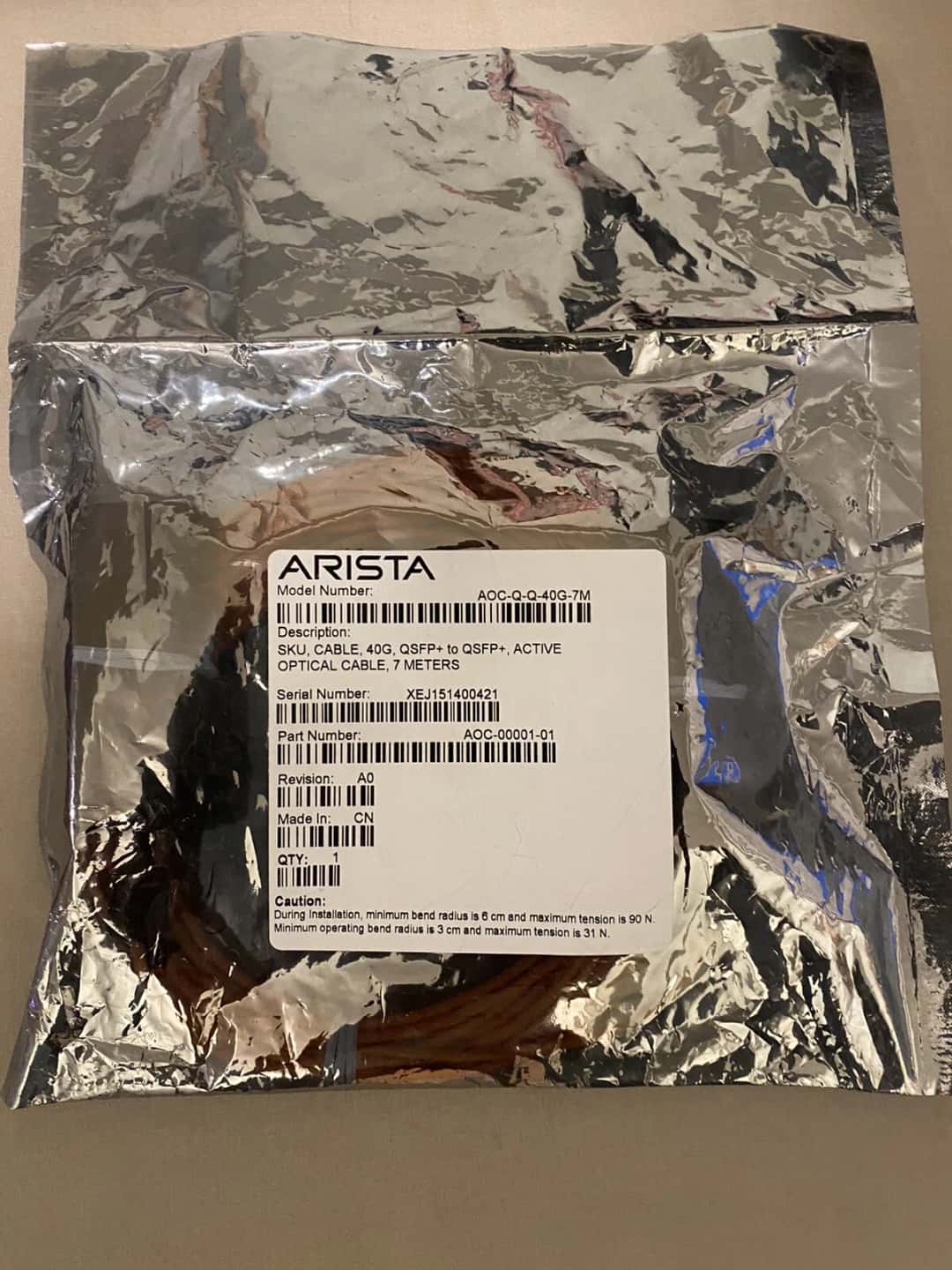

• сверяем маркировку AOC-Q-Q-40G-7M и заявленную длину 7 м;
• осматриваем оба корпуса QSFP+, фиксаторы и контактные площадки;
• проверяем оболочку по всей доступной длине без заломов и пережатий;
• контролируем определение сборки совместимым оборудованием;
• проверяем поднятие линии 40GbE и отсутствие ошибок передачи.

Чтобы купить Arista AOC-Q-Q-40G-7M, сообщите менеджеру модели устройств на обоих концах линии и версию программного обеспечения. Мы уточним совместимость, состояние конкретной позиции, комплект поставки и гарантию. Доставка выполняется транспортной компанией или почтой; срок заказной поставки может составлять несколько недель и согласуется до оплаты.
