Активный оптический кабель Arista AOC-Q-Q-40G-5M, 40G, 5 м

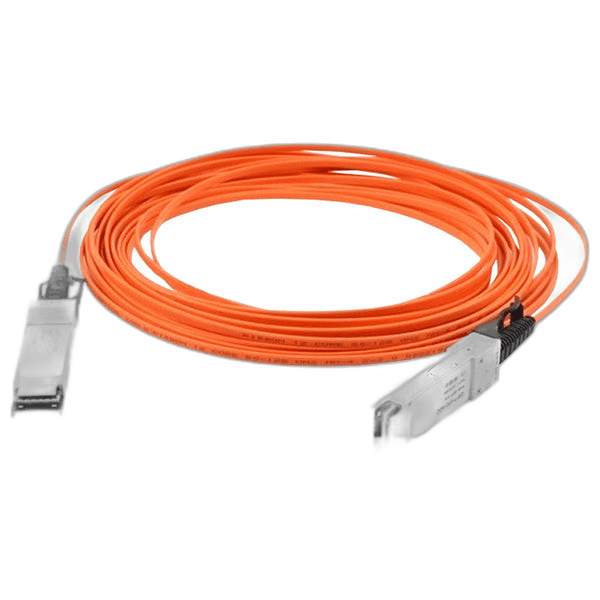

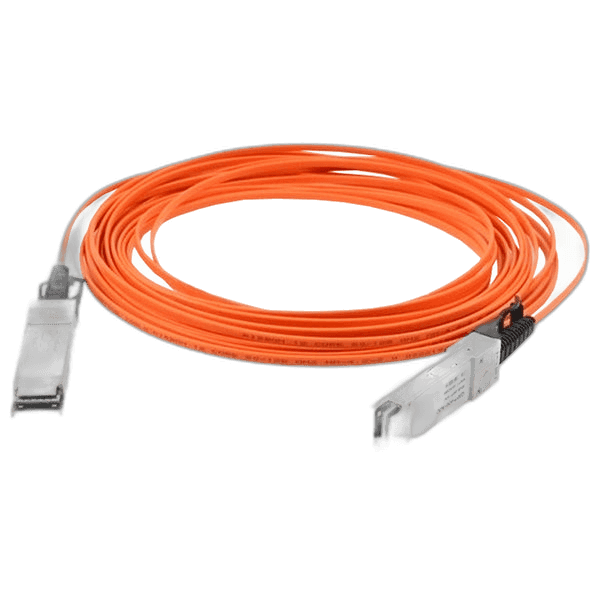

Arista AOC-Q-Q-40G-5M — активный оптический кабель 40G длиной 5 м

Arista AOC-Q-Q-40G-5M — готовая активная оптическая сборка QSFP+–QSFP+ для прямого соединения двух портов 40 Gigabit Ethernet. Длина кабеля составляет 5 метров. Оба оптических модуля установлены на заводе и не отделяются от волокна, поэтому для создания линии не требуется отдельно покупать трансиверы, MPO-патч-корд и адаптеры.

Arista официально включает этот part number в семейство 40 Gigabit Ethernet QSFP+ Active Optical Cables. В отличие от медного CAB-Q-Q-5M, модель AOC-Q-Q-40G-5M передаёт сигнал внутри сборки по оптическому волокну. Она легче и гибче толстого twinax, не восприимчива к электромагнитным помехам и подходит для аккуратной межстоечной коммутации.

Назначение кабеля

• соединение двух коммутаторов Arista через порты QSFP+ 40G;
• подключение сервера или сетевого адаптера 40GbE к коммутатору;
• короткие межстоечные линии в дата-центре;
• замена комплекта из двух SR4-трансиверов и внешнего оптического шнура;
• коммутация оборудования в условиях заметных электромагнитных помех.

Пять метров подходят для оборудования в одной стойке с запасом на кабельный организатор или для соседних стоек. Перед заказом трассу измеряют по фактическому пути укладки, а не по прямой между портами. AOC нельзя наращивать обычной оптической муфтой: концы кабеля являются несъёмными модулями QSFP+.

Активная оптическая конструкция

В каждом коннекторе QSFP+ находится электрооптическая часть, которая получает питание от порта оборудования. Поэтому обозначение AOC означает Active Optical Cable, а не пассивный патч-корд. Отдельный блок питания не нужен, но оба порта должны поддерживать 40G QSFP+ AOC и обеспечивать штатное питание модулей.

Пользователь не имеет доступа к оптическим торцам внутри сборки. Это снижает риск загрязнения коннекторов по сравнению с раздельными SR4-модулями и MPO-кабелем. Одновременно повреждение одного модуля или волокна требует замены всей сборки, поэтому при монтаже особенно важно соблюдать радиус изгиба и не тянуть кабель за корпус QSFP+.

Совместимость с Arista EOS

В руководстве Arista Transceiver Compatibility and Interoperability семейство `AOC-Q-Q-40G-yM` описано как QSFP+ to QSFP+ 40GbE AOC длиной от 3 до 100 м. Для него указана минимальная версия EOS 4.13.0. Конкретный AOC-Q-Q-40G-5M имеет фиксированную длину 5 м и предназначен для 40G-портов QSFP+.

Перед тем как купить Arista AOC-Q-Q-40G-5M, нужно проверить модели обоих устройств, тип портов и версию EOS. Если одна сторона представлена серверным адаптером другого производителя, дополнительно сверяется поддержка Arista-coded AOC его прошивкой и драйвером. Физический форм-фактор QSFP+ сам по себе не гарантирует принятие OEM-кодировки.

Что важно не перепутать

Эта модель не является 100G QSFP28-кабелем и не заменяет `AOC-Q-Q-100G`. Она также не является breakout-сборкой QSFP+–4×SFP+: на обоих концах установлен один QSFP+, а линия предназначена для прямого 40G-соединения. Для подключения четырёх отдельных 10G-портов нужен кабель с соответствующей схемой разветвления.

AOC-Q-Q-40G-5M отличается от `CAB-Q-Q-5M` средой передачи. CAB-Q-Q — медный twinax 40GBASE-CR4, тогда как AOC-Q-Q-40G — активная оптическая сборка. Они могут решать похожую задачу на короткой дистанции, но имеют разную конструкцию, энергопотребление, гибкость и требования к поддержке.

Проверка перед отгрузкой

• сверяется полный артикул AOC-Q-Q-40G-5M и длина 5 м;
• осматриваются оба корпуса QSFP+, pull-tab и контактные площадки;
• проверяется оболочка по всей длине без заломов и пережатий;
• контролируется определение кабеля оборудованием;
• тестируется поднятие 40GbE-линии и отсутствие ошибок передачи.

Цена зависит от состояния и наличия конкретной позиции. Кабель поставляется цельной сборкой из двух QSFP+ концов и оптической линии длиной 5 м. Доставка выполняется транспортной компанией или почтой; заказные позиции могут идти несколько недель. Совместимость и условия гарантии фиксируются менеджером до оплаты.
