Силовой кабель IBM 39M5445 для BladeCenter H, 2,8 м

IBM 39M5445 — специальный силовой жгут для BladeCenter H

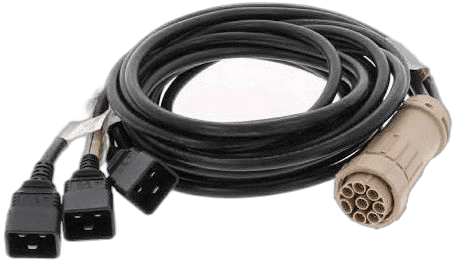

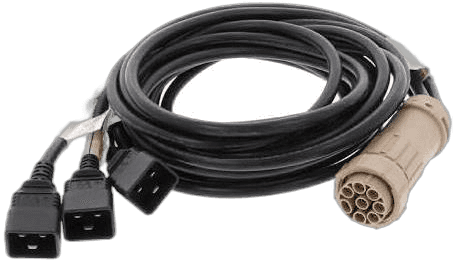

IBM 39M5445 — кабель питания длиной 2,8 м, предназначенный для инфраструктуры IBM BladeCenter H. Это не стандартный сетевой или серверный шнур C13–C14. На одной стороне расположен круглый многоконтактный разъём с девятью контактами, на другой — несколько силовых ответвлений. Такая конструкция используется для подключения силовой части шасси к предусмотренному распределительному оборудованию.

Part number 39M5445 также встречается рядом с номером 25R5785 в перечнях запасных частей. При заказе важно сверять оба обозначения на ярлыке и фактическую конфигурацию концов. Внешне похожий промышленный кабель с круглым разъёмом не является гарантированной заменой: значение имеют распиновка, ключи корпуса, число ответвлений и электрические номиналы.

Назначение и область применения

• подача питания в конфигурациях IBM BladeCenter H;
• соединение шасси с совместимым PDU или силовым модулем;
• замена штатного жгута IBM 39M5445 / FRU 25R5785;
• восстановление комплектности серверного шкафа BladeCenter;
• организация предусмотренной производителем силовой схемы.

По данным профильных каталогов, сборка рассчитана на питание 200–240 В и ток до 16 А, а её длина составляет 2,8 м. Эти параметры необходимо подтвердить по маркировке конкретного экземпляра перед вводом в эксплуатацию. Нельзя выбирать защиту линии только по названию модели: допустимая нагрузка определяется всей цепью, включая источник, PDU, разъёмы и подключаемое шасси.

Почему обычный кабель питания не подходит

BladeCenter H использует специализированную схему распределения питания. Девятиконтактный разъём объединяет проводники в одном защищённом корпусе и имеет механическое ключевание. Самодельный переходник или кабель с похожим диаметром может иметь другую распиновку и создать опасность повреждения оборудования. Для замены требуется точное совпадение part number либо официально подтверждённый аналог.

Перед установкой проверяют, что контакты круглого коннектора не утоплены и не окислены, ключ корпуса цел, а ответвления соответствуют штатной конфигурации. Кабель нельзя подключать с усилием или проворачивать после упора. Все операции выполняются по инструкции BladeCenter при снятом напряжении с обслуживаемой цепи и с соблюдением требований электробезопасности.

Прокладка в стойке

Длина 2,8 м позволяет провести жгут от шасси к распределительному модулю по силовой стороне шкафа. Тяжёлые ответвления закрепляют так, чтобы их масса не приходилась на контакты. Кабель не укладывают поверх вентиляторов, не зажимают дверью и не связывают туго с сигнальными линиями. Минимальный радиус изгиба выбирают по фактической толщине оболочки, избегая заломов у вводов.

При демонтаже каждый конец маркируют, если в стойке установлено несколько одинаковых линий. Это упрощает восстановление схемы и не позволяет перепутать независимые вводы питания. Если оболочка имеет следы перегрева, ремонта, глубокие порезы или сплющивание, кабель не используют повторно.

Что проверяем перед отгрузкой

• маркировку IBM 39M5445 и, при наличии, FRU 25R5785;
• длину 2,8 м и состав ответвлений;
• девять контактов, механические ключи и состояние корпуса;
• целостность изоляции, вводов и силовых разъёмов;
• соответствие модели шасси и схеме питания покупателя.

Чтобы купить IBM 39M5445, сообщите точную модель BladeCenter, конфигурацию PDU и номер заменяемого кабеля. Мы сверим маркировку и разъёмы доступного экземпляра, уточним состояние, гарантию и срок поставки. Отправка выполняется транспортной компанией или почтой.
