Универсальное крепление Cisco AIR-AP-BRACKET-2 для точек доступа

Cisco AIR-AP-BRACKET-2: универсальная пластина для монтажа точки доступа

Cisco AIR-AP-BRACKET-2 — металлическое крепление для совместимых корпоративных точек доступа Cisco. Оно соединяется с основанием AP через фигурные пазы, а к строительной поверхности или монтажной коробке фиксируется отдельным крепежом. Это не кронштейн для стойки и не самостоятельный держатель потолочной рейки: его задача — образовать надежный механический интерфейс между точкой доступа и выбранным способом установки.

В официальной документации Cisco AIR-AP-BRACKET-2 называется универсальной пластиной. В отличие от низкопрофильной AIR-AP-BRACKET-1 она оставляет больший зазор между корпусом AP и поверхностью. Свободное пространство нужно для подвода Ethernet и питания, поэтому версия BRACKET-2 удобна при установке на стену, жесткий потолок, электрическую или сетевую коробку, а также над подвесным потолком.

Как устроен монтаж

Точка доступа ставится ножками в широкую часть замочных пазов и сдвигается до фиксации. Пластина имеет отверстия для твердой поверхности, несколько групп отверстий под распространенные монтажные коробки, проход для кабелей и проушину безопасности. Кабельный кожух в собранном узле закрывает область разъемов AP, а проушина позволяет дополнительно зафиксировать устройство небольшим навесным замком.

• на жесткой стене или потолке пластину используют как шаблон и крепят минимум в четырех точках;
• для электрической либо сетевой коробки руководство Cisco указывает винты 6-32 длиной 1/4 дюйма;
• при монтаже под подвесным потолком дополнительно нужен подходящий зажим AIR-AP-T-RAIL-R или AIR-AP-T-RAIL-F;
• для размещения над потолком применяют отдельный T-bar box hanger и его штатные зажимы.

Для потолочной установки Cisco запрещает использовать только пластиковые дюбели или замочные пазы пластины. Необходимо подобрать четыре крепежных элемента под материал основания; в инструкции приведено требование по удерживающему усилию не менее 20 фунтов, то есть примерно 9 кг. Крепеж к стене, потолку, монтажной коробке или подвесу выбирают отдельно и проверяют по месту.

Совместимость: проверять по модели точки доступа

AIR-AP-BRACKET-2 применяется много лет и поддерживается разными поколениями корпоративных AP Cisco, но совпадение внешней формы точки доступа не является достаточным подтверждением. Например, Cisco прямо указывает эту пластину для ряда Aironet, Catalyst 9100 и новых Wireless 917x, включая отдельные варианты CW9171I, C9136I и CW9176. При этом перечень зависит от конкретной модификации корпуса и может отличаться даже внутри одного семейства.

Перед заказом сообщите полный парт-номер точки доступа с буквенным суффиксом. Мы сверим его с hardware installation guide производителя. Особенно важно не путать AIR-AP-BRACKET-2 с AIR-AP-BRACKET-1, потолочными клипсами AIR-AP-T-RAIL-R/F, адаптером AIR-CHNL-ADAPTER и артикулами креплений для наружных либо направленных AP. Эти детали решают разные монтажные задачи и не заменяют друг друга автоматически.

Что входит в поставку

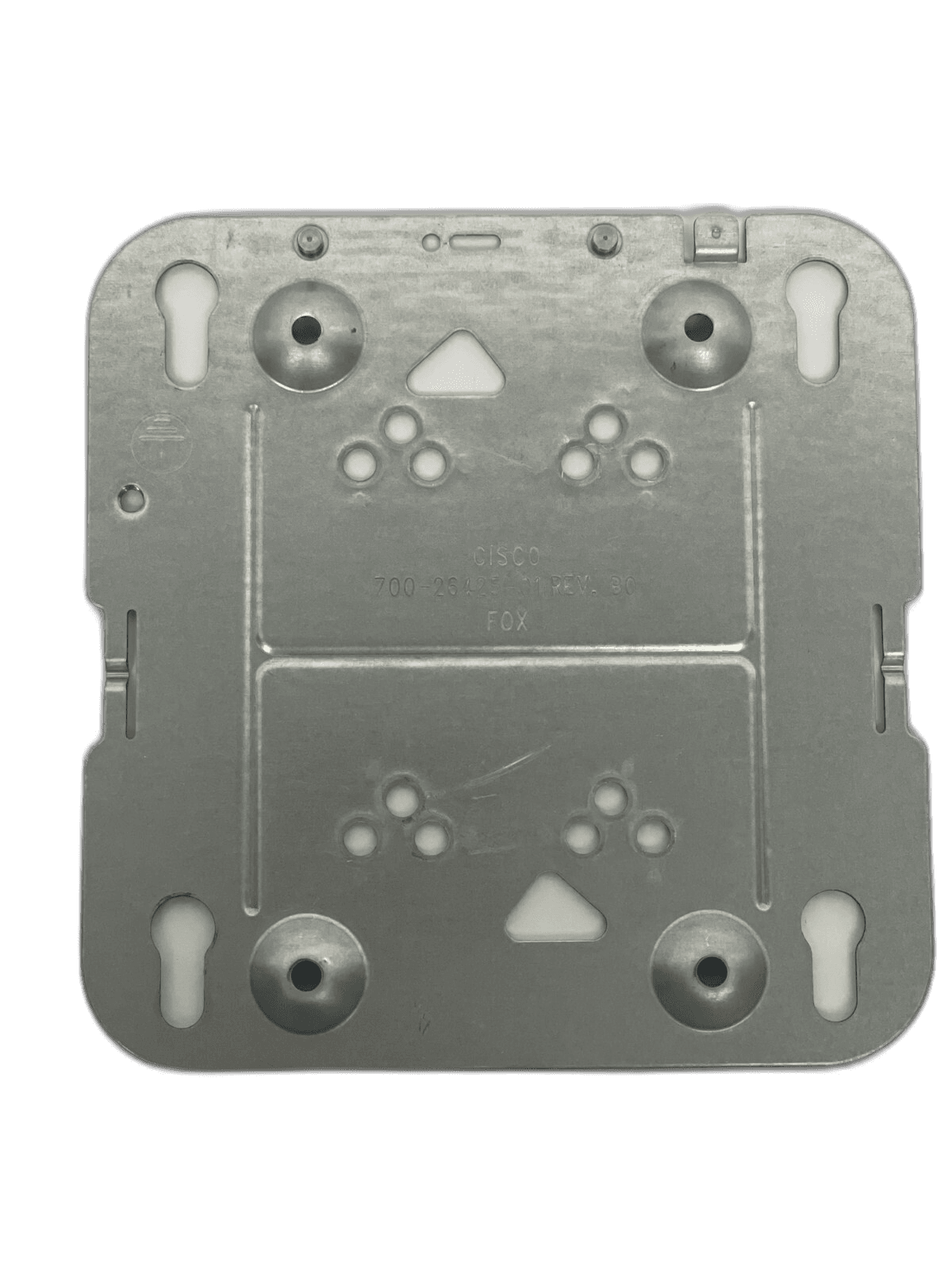

Основной предмет этой карточки — одна монтажная пластина Cisco AIR-AP-BRACKET-2. На имеющемся экземпляре читается производственная маркировка Cisco 700-30482-04; ее можно использовать как дополнительный признак при сравнении с уже установленной деталью. Ревизия штамповки и внешний оттенок металла могут различаться без изменения заказного артикула.

Точка доступа, потолочный T-rail зажим, коробочный подвес, анкерный крепеж, винты для конкретного основания и замок безопасности не считаются частью комплекта, если они отдельно не показаны и не перечислены в предложении. Если нужен полный набор для монтажа, пришлите фото потолочной направляющей или коробки и укажите материал стены либо потолка.

Состояние и заказ

Позиция может поставляться в состоянии восстановленное продавцом. Перед отгрузкой проверяем геометрию пластины, целостность замочных пазов, фиксатора и проушины, отсутствие критичных изгибов и соответствие маркировки. Допустимы следы прежней установки, которые не мешают надежной фиксации точки доступа.

Цена Cisco AIR-AP-BRACKET-2 зависит от наличия и фактической комплектности. Для точного предложения укажите модель AP, способ установки и требуемое количество. Доставляем по России; перед отправкой можем предоставить фото конкретного экземпляра и отдельно согласовать необходимые клипсы или крепеж.
