FC-адаптер HPE 3PAR StoreServ 8000 H6Z00A, 4 порта 16Gb

FC-адаптер HPE 3PAR StoreServ 8000 H6Z00A

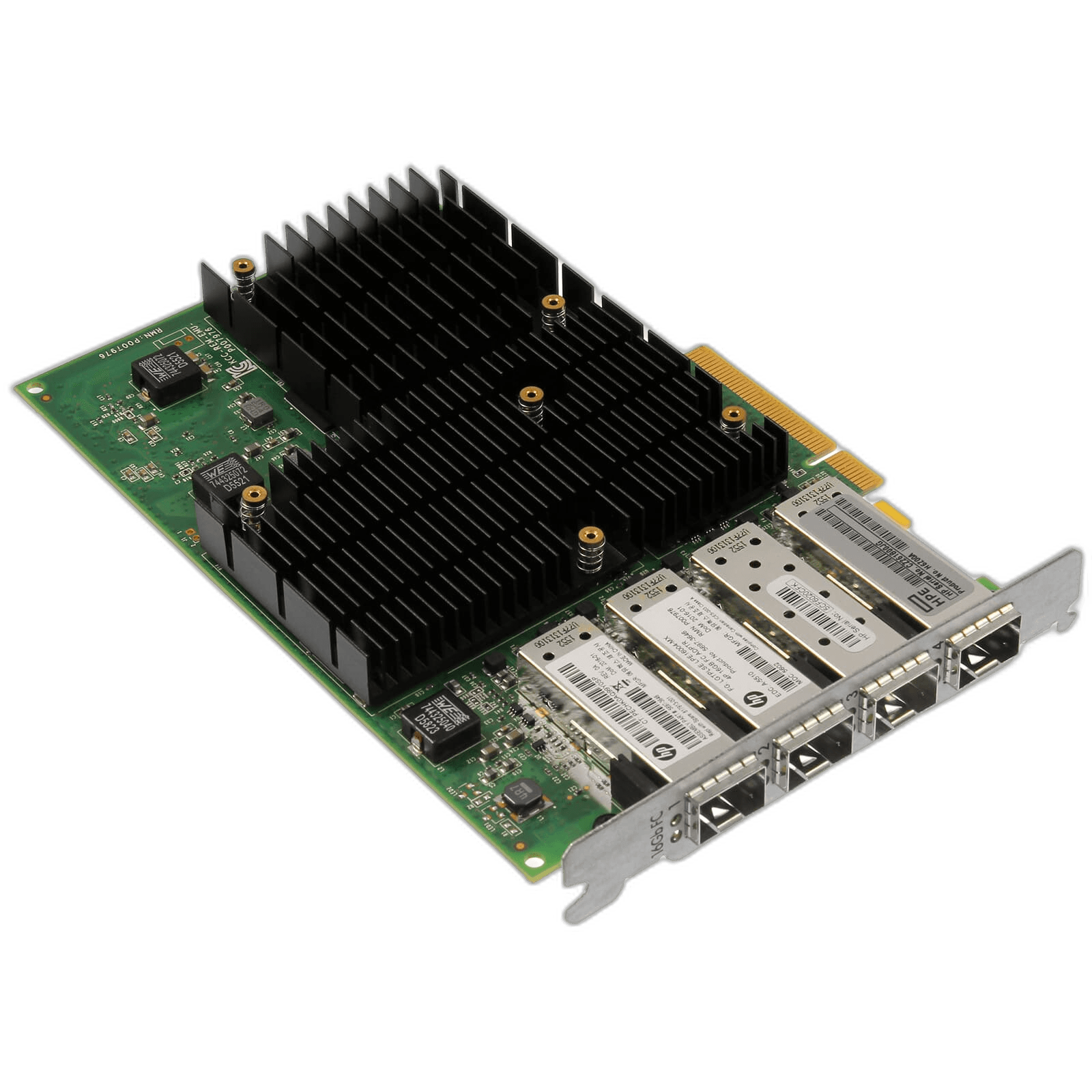

HPE H6Z00A — специализированный четырёхпортовый Fibre Channel host adapter для дисковых массивов HPE 3PAR StoreServ 8000. Модуль устанавливается в совместимый контроллерный узел системы хранения и обеспечивает подключение массива к SAN со скоростью до 16 Гбит/с на каждый порт. Это не универсальная серверная HBA-карта: аппаратная совместимость H6Z00A привязана к платформе 3PAR StoreServ 8000, поэтому при замене особенно важно сверить модель массива и номер исходного компонента.

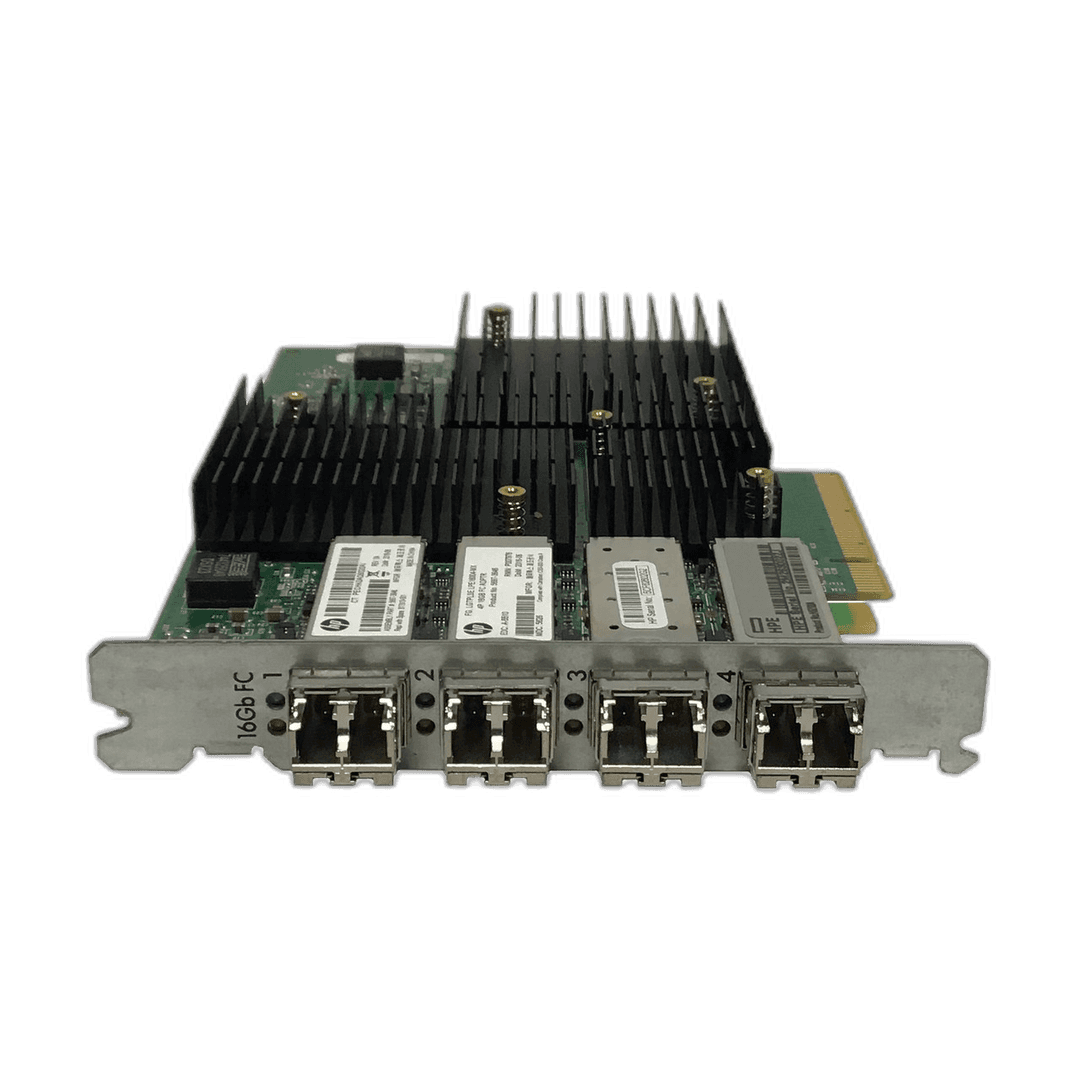

На фронтальной планке расположены четыре разъёма FC SFP+. В штатном описании HPE для адаптера указаны четыре коротковолновых 16Gb Fibre Channel SFP+. Четыре независимых интерфейса позволяют распределить подключения между двумя SAN-фабриками, организовать резервные пути ввода-вывода и сохранить доступность хранилища при обслуживании одного из коммутаторов или кабельных маршрутов. Реальная схема подключения определяется конфигурацией контроллеров, zoning и политикой multipath в используемой инфраструктуре.

Где применяется HPE H6Z00A

• замена неисправного FC-модуля в массиве HPE 3PAR StoreServ 8000;
• восстановление штатного количества внешних Fibre Channel портов;
• подключение системы хранения к резервированным SAN-фабрикам;
• подготовка совместимого запасного компонента для действующего массива;
• расширение конфигурации в пределах возможностей конкретного контроллерного узла.

В каталожных и сервисных документах позиция может встречаться не только как H6Z00A, но и под связанными номерами 817913-001 и 5697-3646. Эти обозначения полезны при поиске замены, однако перед покупкой их следует сопоставить с маркировкой снятого модуля и конфигурацией массива. Одинаковое количество портов или похожая внешняя планка у другой FC-карты не означают взаимозаменяемость.

Преимущества четырёхпортового подключения 16GFC

Интерфейс 16GFC предназначен для предсказуемого обмена блочными данными между массивом и серверами через Fibre Channel сеть. Четыре порта дают архитектору возможность разделить трафик и резервирование без установки нескольких разных адаптеров. При корректно настроенном multipath отказ отдельного соединения не должен приводить к потере доступа к томам: рабочая нагрузка переводится на оставшиеся пути. Для производственной среды это удобнее, чем конфигурация с единственным внешним каналом.

Сам адаптер является только одним элементом тракта. Итоговая скорость зависит от SAN-коммутаторов, SFP+ модулей, оптических кабелей, настроек портов, версии ПО массива и возможностей серверных HBA. Если инфраструктура работает на более раннем поколении Fibre Channel, совместимый режим необходимо проверить по документации всех задействованных компонентов.

Что входит в проверку перед поставкой

Перед отгрузкой мы сверяем маркировку и part number, осматриваем печатную плату, радиаторы, разъёмы и крепёжную планку, проверяем отсутствие механических повреждений и уточняем фактическую комплектацию. Наличие четырёх коротковолновых FC SFP+ фиксируется в предложении отдельно, поскольку состав восстановленной позиции может отличаться от заводского комплекта. По возможности желательно сообщить модель 3PAR, версию контроллера и номер заменяемой детали — эти данные ускоряют проверку совместимости, но не являются обязательными для первичного запроса.

Для Fibre Channel тракта также следует заранее определить тип волокна и длину линий. Штатные shortwave-модули рассчитаны на многомодовую оптику; подключать их к произвольной одномодовой линии без подбора совместимых трансиверов нельзя. Если существующая SAN построена на конкретных коммутаторах и скоростях, мы учтём это при согласовании поставки.

Купить HPE H6Z00A для 3PAR StoreServ 8000

В 49 порт можно купить FC-адаптер HPE H6Z00A для ремонта, восстановления или расширения массива 3PAR StoreServ 8000. Предложение формируется под конкретную задачу: менеджер уточнит наличие, состояние REF-компонента, комплект SFP+, срок поставки и условия гарантии. Перед отправкой фиксируются маркировка и состав позиции, чтобы заказчик получил именно согласованную модификацию.

Чтобы запросить цену HPE H6Z00A, отправьте заявку со страницы товара или укажите part number менеджеру. Если требуется срочная замена, приложите фотографию этикетки установленного адаптера: по ней проще сопоставить H6Z00A с сервисным номером и исключить ошибку при подборе. Доставка выполняется транспортной компанией или почтой; срок зависит от текущего наличия и может составлять несколько недель для заказной позиции.
