Контроллеры и блоки питания для HP MSA 2040 SAN

Эта карточка — не массив с дисками в сборе, а точечная ЗИП-позиция для систем хранения HP (HPE) MSA 2040 SAN: в составе пара блоков питания 814665-001 (595 Вт, резервирование, горячая замена) и пара контроллеров MSA 2040 SAN Controller (FRU 717870-001, официальный Product No. C8R09A). Диски, SFP-трансиверы и кабели сюда не входят: их количество и тип нужно согласовывать отдельно, исходя из конкретной конфигурации массива.

Что входит в комплект

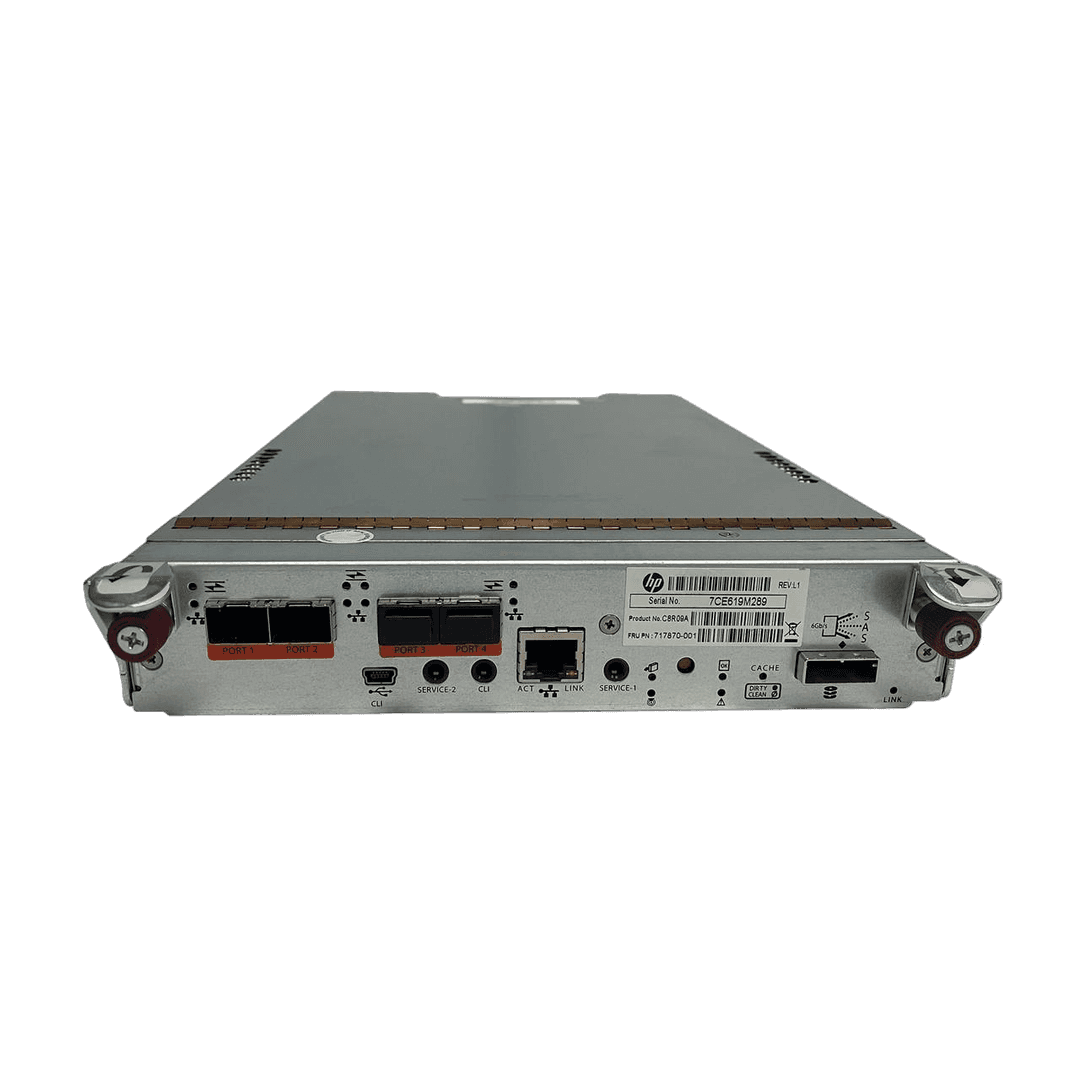

• 2x контроллер HP MSA 2040 SAN Controller (FRU 717870-001, Product No. C8R09A)
• 2x блок питания 814665-001, 595 Вт, резервированный, с заменой без отключения массива
• Без дисков, без SFP-модулей, без кабелей — точный состав стоит сверить по equipment и фотографиям конкретного лота перед заказом

Контроллер MSA 2040 SAN сочетает оба протокола в одном модуле: через SFP-трансиверы он работает и с Fibre Channel (8Gb/16Gb), и с iSCSI (1GbE/10GbE), по 4 host-порта на контроллер. У MSA 2040 SAS (Product No. C8S53A) порты устроены иначе — вместо SFP распаяны mini-SAS HD (SFF-8644) на 6/12 Gb SAS; это другая плата, а не режим того же модуля.

Для каких задач подходит такой комплект

• Замена вышедшего из строя контроллера или БП в работающем массиве MSA 2040 SAN (или MSA 2042 SAN — «железо» идентичное). Оба узла заменяются «на горячую», без остановки массива.
• Складской ЗИП для инфраструктуры на MSA 2040/2042 SAN — держать проверенные FRU под рукой быстрее и дешевле, чем заказывать их у производителя под конкретный инцидент.
• Резервный комплект для планового обслуживания или «data-in-place» апгрейда контроллеров со старых MSA P2000 G3 / MSA 1040 на MSA 2040 — производитель подтверждает такой апгрейд с сохранением дисков и JBOD без потери данных.

Host-порты, кэш и поддерживаемые диски

• На каждый контроллер приходится до 4 host-портов, а на массив с парой контроллеров — до 8
• Поддержку получают SFP четырёх типов: Fibre Channel 8Gb, Fibre Channel 16Gb, iSCSI 1GbE, iSCSI 10GbE; FC и iSCSI смешиваются на одном контроллере только по схеме Host Port 1 = Host Port 2, Host Port 3 = Host Port 4
• Кэш данных: 4 ГБ Read/Write на контроллер (ECC, сохранение в Flash через суперконденсаторы, без аккумулятора); в маркетинговых материалах производителя также встречается суммарная цифра «6 ГБ на контроллер» — это тот же объём с учётом памяти под метаданные и системное ПО, а не другая конфигурация
• Поддерживаемые типы дисков: SAS Enterprise HDD, SAS Midline (MDL) HDD, SSD (только для SFF-корпуса), диски с самошифрованием (SED). SATA-диски контроллер не поддерживает ни в SFF-, ни в LFF-варианте корпуса
• RAID: для Disk Groups (виртуальное хранилище) — уровни 1, 5, 6, 10, 50; для Linear Vdisks — 0, 1, 3, 5, 6, 10, 50. Максимум дисков в группе зависит от уровня: 2 для RAID1, до 16 для RAID 0/3/5/6/10, до 32 для RAID50

Порт расширения и масштабирование полками

На каждом контроллере есть порт расширения SAS (SFF-8088, 4 линии, 6Gb), через который можно каскадно подключить до 7 дополнительных дисковых полок (D2700 SFF или MSA 2040 LFF Disk Enclosure). Это общая возможность линейки MSA 2040/2042, а не особенность конкретного лота: здесь в комплект входят только контроллеры и блоки питания, диски и полки расширения заказываются отдельно, под задачу заказчика.

Питание

Типовое энергопотребление массива при рабочей нагрузке — около 344–390 Вт при 110 В AC (3,32 А) или 374–432 Вт при 220 В AC (1,61 А). Это рабочие цифры, а не максимум. Максимально допустимый ток по паспорту контроллера — 4,5–1,9 А при 100–240 В AC 50/60 Гц (есть также отдельная DC-версия корпуса на 48–60 В DC, но это другая позиция, не эта). Тепловыделение — порядка 1622 БТЕ/ч. Блоки питания в этом комплекте — 814665-001, 595 Вт, резервированные, горячей замены.

Лицензии: что входит бесплатно, а что продаётся отдельно

В стандартной поставке контроллера MSA 2040 SAN без дополнительной оплаты доступны 64 снапшота на контроллерной основе и функция Volume Copy. Остальные расширенные сервисы данных — платные опции, которые нужно покупать отдельными лицензиями:

• Расширение числа снапшотов до 512 — лицензия HP MSA 512-Snapshot Software LTU (TC462A / электронная TC462AAE)
• Репликация между массивами — HPE MSA Remote Snap Software LTU (TC463A / TC463AAE); доступна через FC и iSCSI (по SAS не реализована), а для виртуального хранилища нужна прошивка версии не ниже GL220
• Автоматическое многоуровневое размещение данных (создание SSD-пула для tiering) — HPE MSA 2040 Performance Automated Tiering LTU (D4T79A / D4T79AE)
• Все три лицензии вместе — пакет HPE MSA Advanced Data Services Suite LTU (Q0H99A / Q0H99AAE)

Здесь же граница с MSA 2042 SAN: по железу она повторяет MSA 2040 (та же плата контроллера C8R09A/717870-001, то же шасси), различие коммерческое — набор Advanced Data Services Suite входит в поставку 2042 без доплаты. Контроллеры из этого комплекта подойдут и для парка MSA 2042 SAN, но бесплатный статус её лицензий на MSA 2040 не распространяется.

Чем MSA 2040 SAN отличается от близких моделей

Модель	Host-порты	Лицензии ADS Suite
MSA 2040 SAN	FC 8/16Gb, iSCSI 1/10GbE (SFP)	платно (опция)
MSA 2040 SAS	SAS 6/12Gb, mini-SAS HD (без SFP)	платно (опция)
MSA 2042 SAN	FC 8/16Gb, iSCSI 1/10GbE (SFP)	включены бесплатно

MSA 2040 SAS — это не настройка той же платы, а отдельный физический контроллер без SFP-портов: перепутать их по месту установки нельзя, нужен именно SAN-контроллер под SAN-шасси и наоборот. Что касается соседних линеек: MSA 1040 SAN — более младшее поколение той же архитектуры (по данным сторонних сравнений, у контроллеров 10xx по 2 host-порта против 4 у 20xx, точные цифры лучше уточнять отдельно), а MSA 2050 SAN — более новое поколение-преемник с более новыми host-портами и дольше действующей поддержкой производителя. Для переезда с 1040/P2000 G3 на 2040 производитель подтверждает поддержку апгрейда контроллеров «на месте» с сохранением дисков и подключённых полок расширения.

Жизненный цикл модели и гарантия

MSA 2040 SAN — модель, которая уже снята с продажи производителем, и официальная плановая поддержка HPE для неё закончилась. Точные даты прекращения продаж и окончания поддержки в этом пакете не фиксируем намеренно: у сторонних источников они расходятся, и мы не хотим называть цифру, которую нельзя подтвердить первичным документом HPE.

Гарантия производителя на новое оборудование MSA 2040 — 3 года с заменой деталей на следующий рабочий день (модель обслуживания Customer Self Repair). Это условие относится только к новым, купленным напрямую у HPE или партнёра устройствам и не действует автоматически на б/у позиции вторичного рынка. Комплект в этой карточке продаётся в состоянии «б/у» (USED), и отдельная коммерческая гарантия продавца на конкретный экземпляр в данных по этой позиции не зафиксирована — условия послепродажного обслуживания уточняйте при оформлении заказа.

Совместимость, управление и сертификация

Управление — через HPE Storage Management Utility (веб-интерфейс и CLI); на каждом контроллере есть порт Ethernet для управления и mini-USB для CLI. Поддерживаются протоколы SNMP, SMI-S, SSL, SSH, SMTP, FTP, HTTP, Telnet. Контроллеры, БП, вентиляторы и модули ввода-вывода меняются «на горячую», дисковые полки добавляются без остановки массива. Производитель заявляет поддержку Windows Server, VMware, HP-UX, Red Hat Linux и SuSE SLES, а за точным и актуальным перечнем совместимости рекомендует обращаться к базе HPE SPOCK. Оборудование сертифицировано по стандартам электробезопасности и ЭМС (UL, CSA, EN/IEC 60950-1, FCC, CE и другим), часть SKU имеет сертификацию ENERGY STAR.

Что уточнить перед заказом

• Комплектация — это пара контроллеров 717870-001 и пара блоков питания 814665-001 (595 Вт); дисков, корпуса в сборе, SFP-трансиверов и кабелей в составе нет. Если нужен полностью собранный массив с дисками, корпусом и/или SFP — это обсуждается отдельно, как дополнение к базовому комплекту
• Точную комплектацию и серийные номера конкретных блоков лучше сверить по фотографиям лота и уточнить у менеджера до оформления заказа
• Тип и версия нужных SFP-трансиверов (FC или iSCSI, 8/16Gb или 1/10GbE) — под вашу текущую сеть и имеющиеся кабели
• Версия firmware целевого массива: часть функций виртуализации и репликации (Storage Pools, Thin Provisioning, Remote Snap для iSCSI, расширенный Large Pool) требует firmware не ниже GL200/GL210/GL220 — при переносе контроллеров в существующий массив стоит заранее свериться с версией
• Нужны ли платные лицензии (512-Snapshot, Remote Snap, Performance Tiering) — в этом комплекте они не идут и не активированы автоматически
• Условия доставки, сроки и порядок проверки оборудования перед отгрузкой — по текущему статусу позиция под заказ (поставка по запросу)

Частые вопросы

В комплекте есть диски?

Нет. Состав этой позиции — два контроллера MSA 2040 SAN Controller и два блока питания 814665-001. Диски в equipment не упомянуты, и обещать их наличие мы не можем. Если диски нужны, их стоит обсудить отдельно как дополнение к заказу.

Подойдут ли эти контроллеры для MSA 2042 SAN?

Аппаратно контроллер MSA 2040 SAN и MSA 2042 SAN идентичен (та же плата C8R09A/717870-001), так что совместимость по месту установки есть. Разница только в лицензиях: у 2042 пакет Advanced Data Services Suite включён бесплатно, а для 2040 это платная опция и на бесплатную лицензию 2042 она не переключается автоматически.

Чем SAN-контроллер отличается от SAS-контроллера?

Это разные физические модули. SAN-контроллер (717870-001) использует SFP-порты для FC 8/16Gb и iSCSI 1/10GbE. SAS-контроллер (C8S53A) вместо SFP имеет порты mini-SAS HD для подключения по SAS 6/12Gb. Поставить SAS-контроллер в SAN-шасси (и наоборот) нельзя рассчитывать по умолчанию — уточняйте совместимость под ваш корпус.

Можно ли нарастить число снапшотов или включить репликацию между массивами?

Да, но это отдельные платные лицензии HPE (512-Snapshot, Remote Snap, Performance Automated Tiering), которые не входят в стандартную поставку MSA 2040 и не идут в составе этого комплекта. Без лицензии доступны только 64 контроллерных снапшота и Volume Copy.

Какая гарантия действует на этот комплект?

Трёхлетняя гарантия от производителя действует только для нового оборудования HPE и на б/у позиции вторичного рынка сама по себе не переходит. В карточке отдельная гарантия продавца на этот экземпляр не зафиксирована — условия послепродажного обслуживания и возврата уточняйте у менеджера при оформлении заказа.

Документы и следующий шаг

Официальная документация по модели (руководства пользователя, CLI reference и сопутствующие материалы) опубликована производителем на сайте поддержки: HPE MSA 2040 SAN Storage — Manuals and Documentation.

Текущая цена позиции — 300 000 руб., состояние — б/у (USED), наличие — по запросу (на складе 0 единиц, отгрузка под заказ). Чтобы оформить заказ или уточнить состав конкретного лота, серийные номера, совместимость с вашим массивом и сроки поставки, свяжитесь с менеджером 49 Порт — так проще убедиться, что комплект подходит именно под вашу конфигурацию MSA 2040/2042 SAN.
