Коммутатор Arista DCS-7050SX2-72Q-R, 48 SFP+ и 6 QSFP+

Arista DCS-7050SX2-72Q-R для leaf-коммутации 10/40GbE

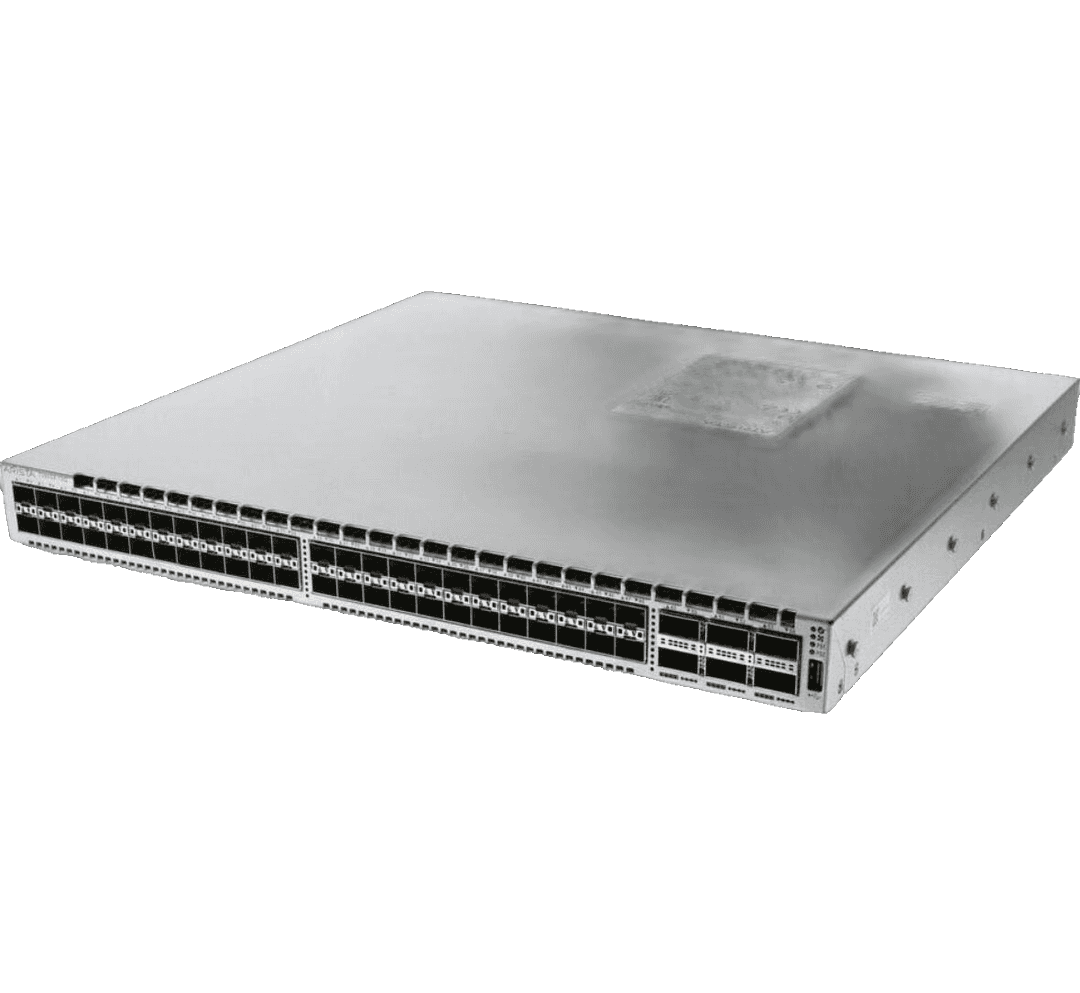

Arista DCS-7050SX2-72Q-R — дата-центровый коммутатор 1U с 48 портами SFP+ и шестью портами QSFP+. Он рассчитан на подключение серверов по 1/10GbE и построение 40GbE uplink в leaf-spine сети. Суффикс R обозначает rear-to-front airflow: холодный воздух поступает со стороны блоков питания и вентиляторов, а нагретый выходит через портовую панель.

Число 72 в названии отражает максимальную плотность десятигигабитных соединений при breakout шести QSFP+ на 24 линии 10GbE. Физически на передней панели расположены 54 сетевых разъёма — 48 SFP+ и 6 QSFP+.

Производительность и портовая конфигурация

• 48 × SFP+: серверные и сетевые линии 1/10GbE;
• 6 × QSFP+: 40GbE либо breakout 4 × 10GbE;
• пропускная способность: 1,44 Тбит/с;
• обработка пакетов: до 1080 Mpps;
• задержка: от 550 нс в cut-through режиме;
• буфер: 16 МБ с динамическим распределением.

Такая конфигурация подходит для стойки с большим числом 10GbE-серверов, систем хранения и узлов виртуализации. Шесть 40GbE-интерфейсов можно использовать как uplink к spine-коммутаторам либо разделить на дополнительные 10GbE-линии. Режим порта, тип breakout и поддерживаемые трансиверы сверяются с версией EOS и таблицей совместимости Arista.

Почему версия R является отдельной поставкой

DCS-7050SX2-72Q-R поставляется с rear-to-front охлаждением, двумя AC-блоками питания и двумя силовыми кабелями C13-C14. В этой ориентации портовая сторона является зоной выброса. Версия DCS-7050SX2-72Q-F работает в обратном направлении, поэтому объединять их в одну неразличимую карточку нельзя.

Все вентиляторы и источники питания должны иметь маркировку R. Установка компонента F физически возможна, но создаёт встречный поток и нарушает охлаждение. Перед отгрузкой мы проверяем ручки, этикетки FRU и фактическое направление каждого модуля. По запросу предоставляются фотографии задней панели конкретного экземпляра.

Отказоустойчивость и энергопотребление

Платформа оснащена двумя горячезаменяемыми блоками питания в схеме 1+1 и четырьмя вентиляторами с резервированием N+1. По официальному даташиту типичное потребление 7050SX2-72Q составляет около 127 Вт, максимальное — до 251 Вт. Для сохранения резервирования PSU следует подключать к независимым линиям электропитания.

Коммутатор имеет 4 ГБ оперативной памяти и 4 ГБ flash. Отдельный management-порт, последовательная консоль и USB позволяют обслуживать устройство независимо от пользовательских интерфейсов. Перед вводом в эксплуатацию проверяются состояние flash, журнал аппаратных событий, датчики температуры и оба канала питания.

Arista EOS и архитектура сети

Arista EOS предоставляет L2/L3-коммутацию, MLAG, ECMP, BGP, OSPF, sFlow, ZTP и программный доступ через eAPI. Часть расширенных возможностей, включая дополнительные протоколы маршрутизации, VXLAN и инструменты мониторинга, зависит от лицензионной группы. Наличие функции нельзя определять только по аппаратному PID.

Для 7050SX2-72Q даташит указывает минимальную версию EOS 4.18.0, однако выбирать рабочий релиз нужно с учётом требуемых функций и текущего жизненного цикла платформы. Модель снята с производства, а официальный жизненный цикл поддержки завершён, поэтому для восстановленного оборудования особенно важны заранее согласованная версия EOS, собственный запас ЗИП и условия гарантии поставщика.

Оптика, DAC и breakout

SFP+ поддерживают совместимые 1GbE и 10GbE трансиверы, DAC и AOC. QSFP+ используются с 40G-оптикой, прямыми кабелями или сборками QSFP+—4×SFP+. При подборе учитывают длину линии, тип волокна, разъёмы, длину волны и оборудование на второй стороне. Даже подходящий по форм-фактору модуль может не поддерживаться конкретным EOS.

Для breakout важно проверить распиновку кабеля и конфигурацию интерфейса. Если шесть QSFP+ используются как 24 линии 10GbE, итоговая логическая плотность достигает 72 десятигигабитных портов, но число доступных 40GbE uplink при этом уменьшается.

Проверка восстановленного коммутатора

Перед поставкой проверяются загрузка EOS, все типы интерфейсов, вентиляторы, оба PSU, датчики и отсутствие критических сообщений. Фиксируются точный PID DCS-7050SX2-72Q-R, направление airflow, версия ПО и комплект направляющих. По запросу подбираются SFP+, QSFP+, DAC/AOC и breakout-кабели.

Если оборудование покупается на замену, сообщите модель действующего Arista, версию EOS, список оптики и схему охлаждения стойки. Это позволяет сохранить совместимость конфигурации и не перепутать внешне одинаковые варианты R и F.

Купить Arista DCS-7050SX2-72Q-R

Цена зависит от состояния, комплекта питания, рельсов, программной версии и набора трансиверов. На согласованное восстановленное оборудование предоставляется гарантия. Все компоненты и ограничения по лицензиям фиксируются в предложении до оплаты.

Доставка выполняется транспортной компанией или почтой по России. Складской экземпляр отправляется после проверки; подбор редкой оптики или дополнительного ЗИП может занять несколько недель.
