Комплект стоечных креплений Cisco 700-16732-01 для 2811

Стоечные крепления Cisco 700-16732-01 для маршрутизатора 2811

Cisco 700-16732-01 — комплект парных металлических кронштейнов, или «ушей», для установки маршрутизатора Cisco 2811 в стандартную 19-дюймовую телекоммуникационную стойку. Кронштейны крепятся к боковым стенкам корпуса и образуют монтажные площадки, через которые устройство фиксируется на передних профилях стойки. Это механический аксессуар без электронных компонентов: его задача — вернуть штатный способ установки маршрутизатора, если оригинальные крепления были утеряны при демонтаже или перевозке.

Артикул 700-16732-01 нужно сверять именно с маркировкой на металле. Внешне многие комплекты Cisco похожи, однако отличаются формой отбортовки, расположением отверстий и расстоянием между точками крепления. Кронштейны от Cisco 2801, 2821, 2851, Catalyst и более новых ISR нельзя считать взаимозаменяемыми только потому, что оборудование рассчитано на 19-дюймовую стойку.

Совместимость и назначение

Основное подтверждённое применение 700-16732-01 — маршрутизатор Cisco 2811 Integrated Services Router. В руководстве Cisco по установке серии 2800 модели 2811, 2821 и 2851 рассматриваются в общем разделе, но для разных корпусов применяются кронштейны различной геометрии. Поэтому данную позицию мы не обозначаем как универсальный комплект для всей серии 2800 или 2900. Для другой модели совместимость подтверждается отдельно по P/N и фотографиям посадочных мест.

Комплект подходит для фронтальной фиксации совместимого шасси на двух передних вертикальных профилях 19-дюймовой стойки. Он не заменяет полку, заднюю опору или направляющие для четырёхстоечной установки. Перед монтажом необходимо убедиться, что стойка выдерживает массу оборудования, имеет подходящие отверстия и оставляет достаточно пространства для вентиляции и кабелей.

Состав комплекта

Товар представляет собой левый и правый кронштейны с маркировкой 700-16732-01. На проверенном эталонном фото также показаны винты для крепления к корпусу. Фактическое количество и тип винтов в каждой складской единице фиксируются перед оплатой: для установки важно использовать крепёж подходящей длины и резьбы, чтобы не повредить внутренние компоненты маршрутизатора.

Маршрутизатор, полка, клеточные гайки и винты для крепления кронштейнов к профилям стойки в эту карточку не входят, если они отдельно не указаны в предложении. Если комплект покупается для восстановления уже установленного оборудования, рекомендуем приложить фотографию второй стороны корпуса и оставшегося кронштейна — это позволяет исключить несовпадение ревизии.

Монтаж на Cisco 2811

Перед работой маршрутизатор отключают от сети питания и снимают подключённые кабели. Каждый кронштейн прикладывают к соответствующей боковой стороне корпуса, совмещают отверстия и закрепляют штатными винтами. Cisco отдельно предупреждает, что винты нельзя перетягивать: для кронштейнов серии 2800 в руководстве указан рекомендуемый момент 15–18 фунт-дюймов, то есть примерно 1,7–2,0 Н·м. Второй кронштейн устанавливается симметрично.

После этого устройство поднимают и фиксируют на стойке подходящими rack-mount винтами. Из-за массы маршрутизатора монтаж удобнее выполнять вдвоём либо предварительно установить опорную полку. Воздухозаборные и выпускные отверстия должны оставаться открытыми; кабели не должны создавать нагрузку на интерфейсные разъёмы или мешать обслуживанию модулей.

Что проверить перед заказом

• точное обозначение маршрутизатора на заводской наклейке — Cisco 2811;
• маркировку требуемого кронштейна 700-16732-01;
• наличие левого и правого крепления, а также винтов к корпусу;
• тип и шаг отверстий на вертикальных профилях стойки;
• отсутствие деформаций, трещин возле отверстий и повреждённой резьбы.

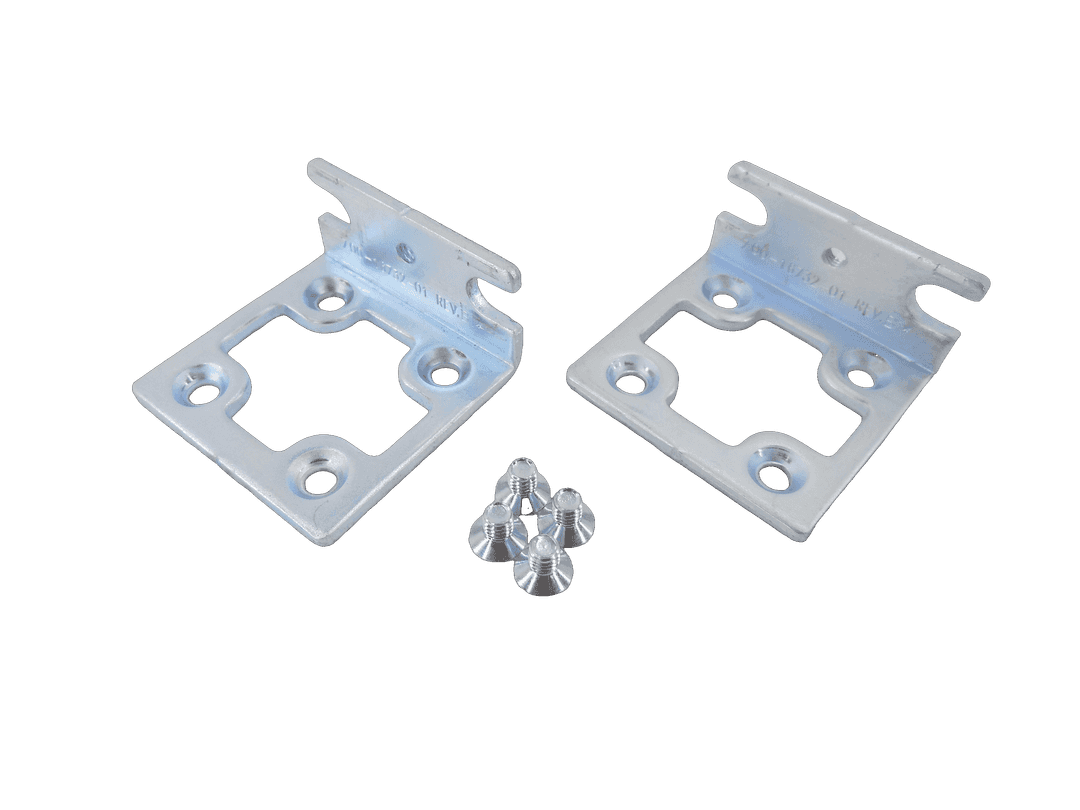

На карточке используется фотография реальной пары 700-16732-01: форма деталей и выбитый номер хорошо различимы. Перед отправкой мы дополнительно сверяем маркировку, геометрию обоих кронштейнов и согласованный состав поставки. Это важнее общего названия «rackmount ears», которое продавцы нередко используют для разных несовместимых деталей.

Состояние и поставка

В карточке доступны два складских варианта: новый комплект и новый комплект в открытой упаковке; для каждого варианта заявлено по две единицы. Итоговую комплектность, состояние упаковки и наличие крепежа менеджер подтверждает в предложении. Для перевозки кронштейны упаковываются так, чтобы тонкие монтажные площадки не погнулись, а винты не поцарапали поверхность деталей.

Cisco 700-16732-01 — практичное решение для аккуратного возврата маршрутизатора 2811 в стойку без самодельных полок и неподходящих креплений. Заказ по точному артикулу снижает риск перекоса корпуса, несовпадения отверстий и повторной закупки монтажных деталей.
