HBA-модуль Oracle Sun StorageTek Dual 8Gb FC / Dual GbE ExpressModule

Oracle Sun StorageTek Dual 8Gb FC Dual GbE ExpressModule HBA

Oracle Sun StorageTek Dual 8Gb FC Dual GbE HBA — комбинированный модуль ввода-вывода для серверной платформы Sun Blade. Модификация SG-XPCIEFCGBE-E8-Z построена на контроллерах Emulex и объединяет два оптических порта Fibre Channel 8 Гбит/с с двумя медными портами Gigabit Ethernet. Такое исполнение освобождает слоты и упрощает подключение блейд-сервера одновременно к SAN и локальной сети.

Это именно однопозиционный PCI Express ExpressModule, а не обычная открытая PCIe-карта и не корпус системы хранения. Модуль рассчитан на установку в совместимый слот шасси Sun Blade 6000. На изделии и в поставках встречаются обозначения 371-4666, SG-XPCIEFCGBE-E8-Z и семейное наименование StorageTek Dual 8Gb FC Dual GbE HBA. Буква E в артикуле указывает на реализацию Emulex; похожие модели с буквой Q относятся к QLogic и не должны подменять эту позицию.

Интерфейсы и производительность

Два независимых Fibre Channel порта автоматически определяют скорости 2, 4 и 8 Гбит/с. Каждый канал работает с коротковолновой оптикой SFP и LC-разъёмом, поддерживает switched fabric, arbitrated loop и point-to-point. Для Ethernet предусмотрены два медных RJ-45 интерфейса 10/100/1000 Мбит/с с автоматическим определением скорости и полнодуплексным режимом.

• 2 порта Fibre Channel с максимальной скоростью 8 Гбит/с;
• 2 порта Gigabit Ethernet 10/100/1000Base-T;
• PCI Express Gen2 x8 с восемью активными линиями;
• коротковолновая FC-оптика для многомодового волокна;
• индикаторы состояния и кнопка поддержки hot-swap на фронтальной панели.

Архитектура платы делит восемь линий PCIe поровну: четыре обслуживают Fibre Channel, ещё четыре — Ethernet. Это позволяет использовать обе подсистемы параллельно без установки двух отдельных ExpressModule. Максимальное тепловыделение, указанное Oracle, составляет 18,2 Вт.

Применение в Sun Blade

Модуль востребован при восстановлении штатной конфигурации Sun Blade 6000, замене отказавшего адаптера и создании запаса компонентов для поддерживаемого вычислительного контура. Через FC-порты сервер получает доступ к дисковым массивам, а через GbE-порты подключается к служебной или пользовательской сети. При двух SAN-подключениях можно построить резервные пути через разные фабрики и использовать multipathing на уровне операционной системы.

Совместимость определяется не одним лишь разъёмом. До установки нужно проверить модель серверного модуля, версию прошивки шасси, поддерживаемую операционную систему и драйверы Emulex. Варианты E8 и Q8 различаются контроллерами, драйверами и firmware, поэтому не являются автоматической заменой друг другу.

Оптика и кабельная инфраструктура

FC-интерфейсы рассчитаны на многомодовое волокно и коротковолновые трансиверы. На скорости 8 Гбит/с официально указана длина до 150 м на OM3, до 50 м на OM2 и до 21 м на волокне 62,5/125 мкм класса OM1. Фактический предел зависит от качества кабеля, соединителей и всей линии. Для подключения к SAN-коммутатору необходимо согласовать скорость портов, тип SFP и схему zoning.

Ethernet-порты используют стандартную медную витую пару с RJ-45. Они не являются 10GbE-интерфейсами: максимальная скорость каждого порта составляет 1 Гбит/с. Это важно учитывать при подборе замены, поскольку внешне комбинированные ExpressModule разных поколений могут выглядеть схоже.

Проверка и состав поставки

Перед отгрузкой 49 порт сверяет маркировку SG-XPCIEFCGBE-E8-Z / 371-4666, состояние корпуса, направляющих, внешних разъёмов и фронтальных индикаторов. Комплектация оптическими модулями фиксируется отдельно: наличие SFP на фотографии или в заводском описании не означает, что они автоматически входят в каждую восстановленную поставку. По возможности сообщите модель шасси и установленного серверного модуля — это позволит точнее проверить совместимость.

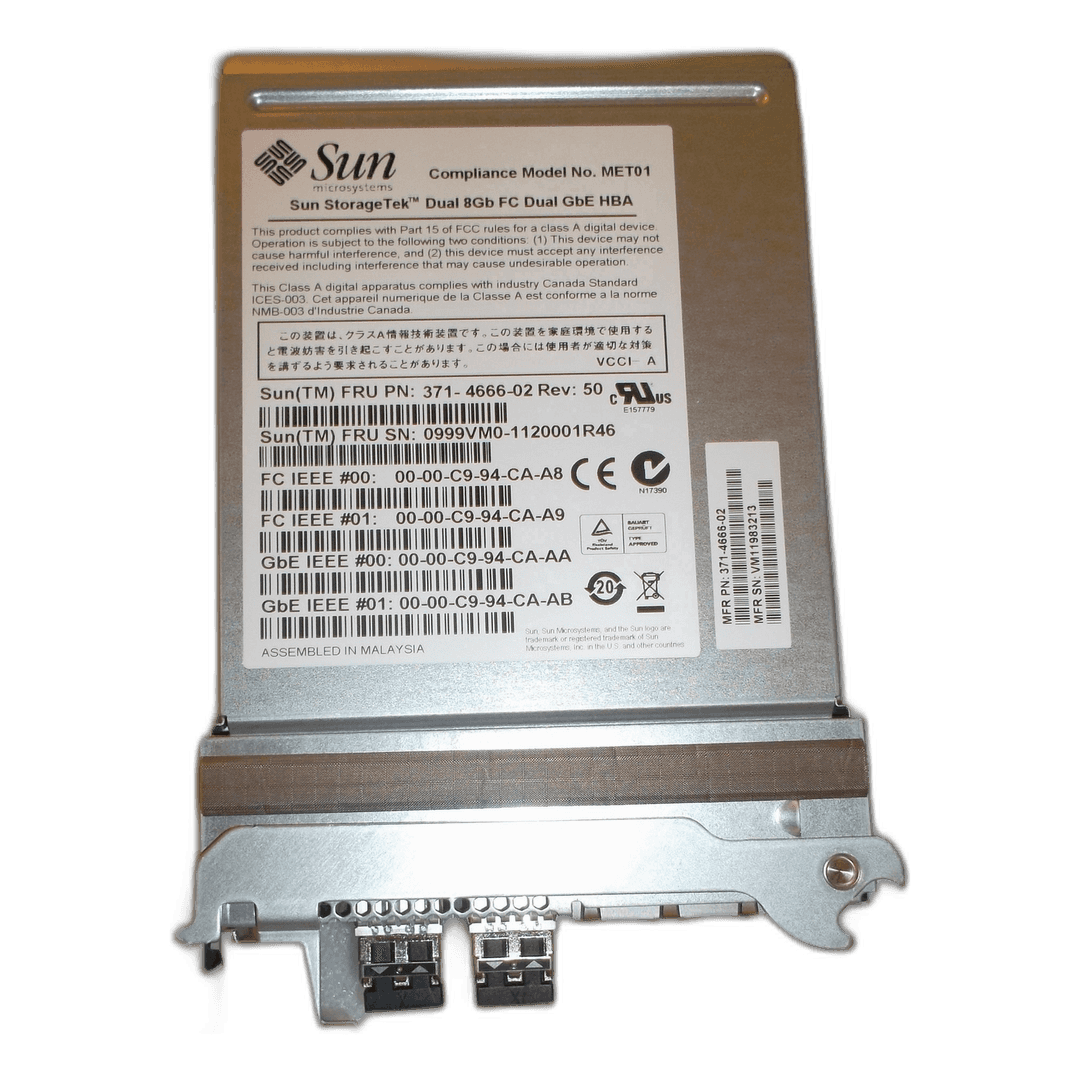

Текущая фотография карточки показывает реальный закрытый ExpressModule с заводской этикеткой Sun и соответствующей компоновкой, а не произвольную сетевую карту. Изображение очищено от фона без удаления деталей корпуса и разъёмов.

Купить Oracle Sun StorageTek SG-XPCIEFCGBE-E8-Z

В 49 порт можно купить Oracle Sun StorageTek Dual 8Gb FC Dual GbE HBA для ремонта и обслуживания Sun Blade 6000. Цена зависит от наличия, состояния REF-модуля и состава поставки. Менеджер уточнит срок, проверит part number, согласует наличие оптики и условия гарантии.

Для запроса достаточно указать SG-XPCIEFCGBE-E8-Z или 371-4666. Если требуется точная замена, приложите фотографию этикетки старого модуля. Перед отправкой маркировка и комплектация фиксируются, чтобы в поставку не попал внешне похожий вариант QLogic.
