Модуль XBU CA07361-D102 для Fujitsu/Oracle SPARC M10

Модуль XBU CA07361-D102 для серверов Fujitsu и Oracle SPARC M10

CA07361-D102 — это не система хранения данных и не дисковая полка. Номер относится к системному модулю XBU, который встречается в аппаратной конфигурации серверов Fujitsu M10 и Oracle SPARC M10. В выводе контроллера XSCF такие узлы обозначаются как XBU#0 и XBU#1, а рядом с номером FRU могут указываться аппаратная ревизия и дополнительный номер 7060924.

Модуль приобретают для ремонта совместимого сервера, восстановления штатной конфигурации или формирования ЗИП. Установка детали по одному внешнему сходству недопустима: перед заказом нужно сопоставить модель шасси, позицию XBU, полный FRU Part Number и ревизию демонтированного компонента.

Что подтверждает документация

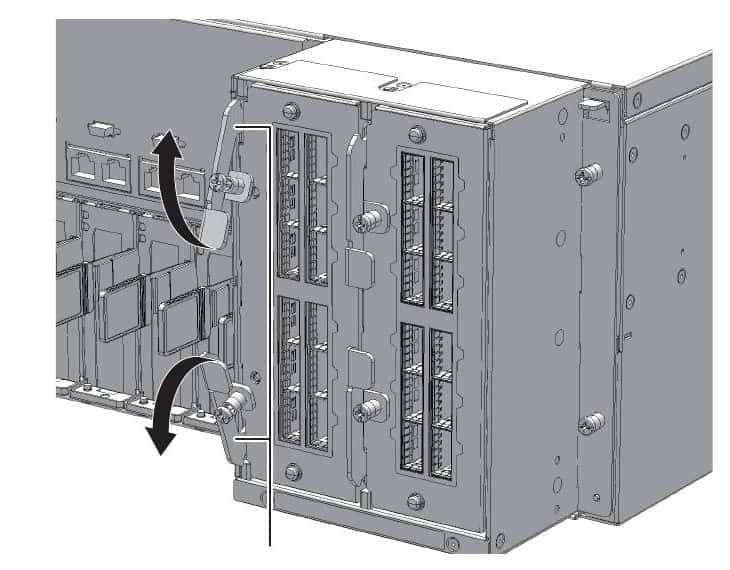

В руководстве по установке SPARC M10-4 номер CA07361-D102 приведён в составе аппаратного отчёта как FRU для XBU. Для серверов семейства встречаются два экземпляра — XBU#0 и XBU#1. XSCF показывает состояние модуля, версию, серийный номер и тип, поэтому диагностический вывод сервера является самым надёжным исходным материалом для подбора замены.

Упоминание XBU в конфигурации не означает, что вместе с платой автоматически поставляются соединительные кабели или соседние узлы. В документации отдельно отображаются оптические кабели с собственными FRU-номерами. Комплектность необходимо перечислять в коммерческом предложении построчно.

Когда требуется CA07361-D102

• замена неисправного XBU в Fujitsu M10-4 или совместимой конфигурации SPARC M10;
• восстановление сервера после аппаратной диагностики XSCF;
• подготовка резервного модуля для сокращения времени простоя;
• ремонт платформы, для которой новая оригинальная деталь уже труднодоступна.

Решение о замене должно опираться на сервисную диагностику. Само наличие события по шине или связанной плате ещё не доказывает неисправность именно XBU: проверяются журнал XSCF, состояние кабелей, соседние компоненты и результат аппаратных тестов.

Что сверить перед заказом

1. Модель сервера. Укажите M10-4, M10-4S или другое точное исполнение SPARC M10.
2. Полную строку FRU. Полезны номер CA07361-D102, ревизия после него, дополнительный номер и серийные данные.
3. Позицию компонента. В диагностике запишите XBU#0 либо XBU#1 и тип аппаратной конфигурации.
4. Комплектность. Отдельно согласуйте кабели, крепёж и другие элементы, если они нужны для ремонта.
5. Состояние замены. Для восстановленного модуля фиксируются маркировка, внешний вид и результат проверки.

Совместимость важнее общего названия

CA07361-D102 нельзя считать универсальной серверной платой. Даже внутри одной линейки встречаются разные аппаратные типы и ревизии. Перед установкой сервисный инженер должен подтвердить соответствие документации конкретного сервера и допустимость замены. Если на старой детали сохранилась этикетка, приложите её крупную фотографию; если сервер запускается, добавьте вывод showhardconf.

Мы не приписываем модулю характеристики СХД, RAID-контроллера или сетевого адаптера: такие сведения к этому FRU не относятся. Назначение позиции ограничено совместимой серверной платформой SPARC M10 и определяется её аппаратным руководством.

Как купить модуль CA07361-D102

Для расчёта пришлите количество, точную модель сервера, фото маркировки и результат диагностики. Мы проверим доступность экземпляра, согласуем состояние и состав поставки. Цена CA07361-D102 зависит от наличия и аппаратной ревизии; окончательная стоимость подтверждается после сверки детали.

Позицию можно отправить транспортной компанией или почтовой службой по России. Для редкого серверного FRU срок поставки иногда составляет несколько недель. До оплаты в документах фиксируются точное обозначение, состояние, гарантийные условия и включённые компоненты.
