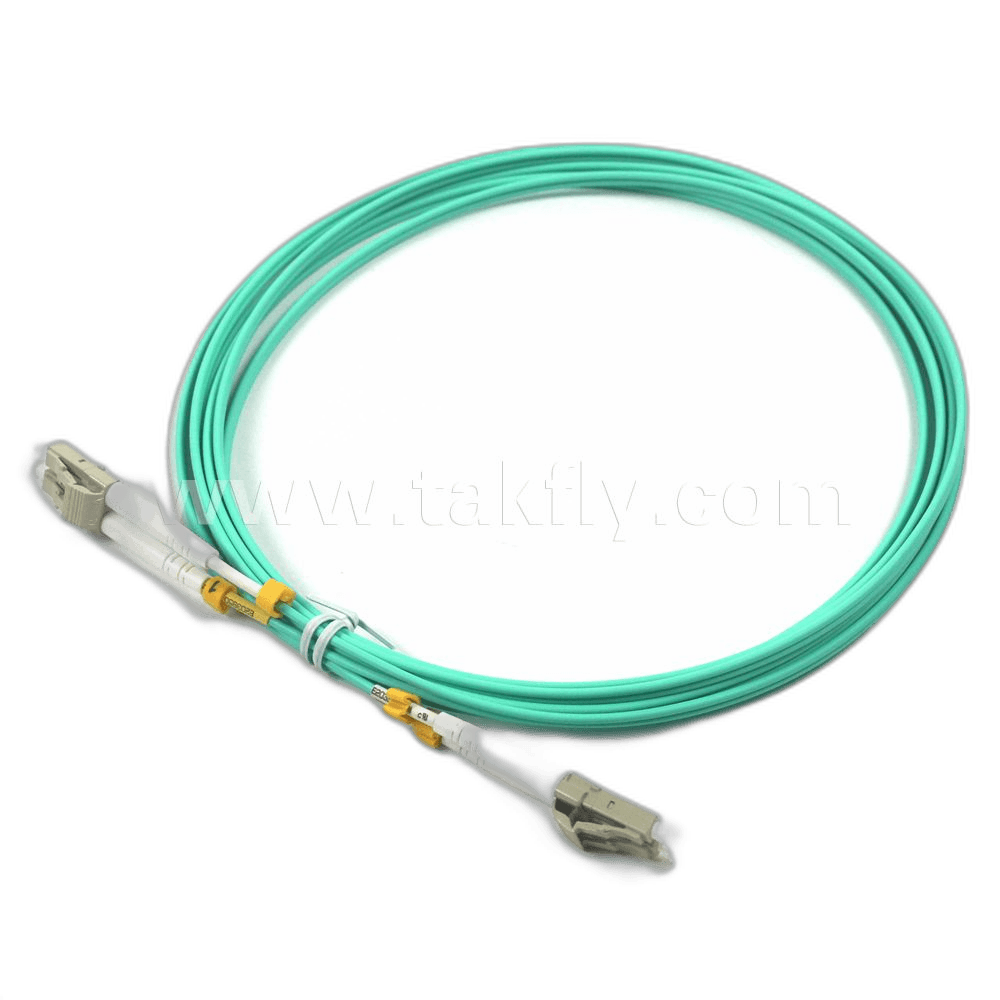

Оптический патч-корд Noname OM4 2C LC/UPC–LC/UPC, 2 м

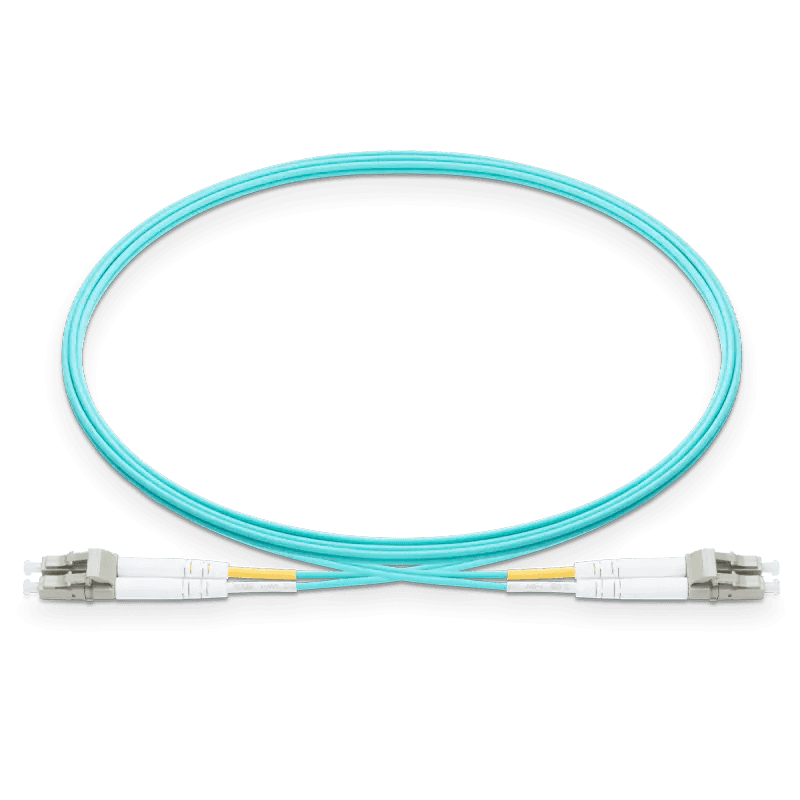

Дуплексный патч-корд OM4 LC/UPC–LC/UPC длиной 2 м

Noname OM4 2C LC/UPC-LC/UPC 2M — двухволоконный многомодовый шнур для коротких соединений в локальной сети, центре обработки данных или серверной. Два волокна позволяют организовать раздельные направления передачи и приёма для стандартных дуплексных оптических модулей. На обоих концах установлены LC с полировкой UPC, а длина 2 м рассчитана на коммутацию внутри одной стойки либо между оборудованием и ближайшей оптической панелью.

Категория OM4 относится к градиентному многомодовому волокну 50/125 мкм. IEC 60793-2-10 включает A1-OM4 в семейство высокополосных многомодовых волокон, применяемых в коротких высокоскоростных линиях, LAN и SAN. Конкретная допустимая дальность зависит не только от кабеля, но и от стандарта Ethernet или Fibre Channel, длины волны, типа трансивера и полного оптического бюджета.

Практический сценарий для двухметровой длины

Короткий OM4 удобно использовать между коммутатором и патч-панелью, между сервером и top-of-rack-коммутатором или на стенде. Два метра дают место для прохождения через кабельный организатор и обслуживания оборудования без чрезмерного запаса. Правильная укладка уменьшает риск случайного зацепа и не перекрывает воздушные потоки в стойке.

• соединение многомодовых SFP+/SFP28 с дуплексным LC;
• коммутация Ethernet и Fibre Channel при поддержке OM4 оборудованием;
• подключение серверов и систем хранения к оптической панели;
• короткие межсоединения в телекоммуникационном шкафу;
• тестовые линии для совместимых многомодовых модулей.

Согласование с трансиверами

OM4 нельзя выбирать отдельно от оптических модулей. Оба конца линии должны использовать совместимые многомодовые интерфейсы и одинаковую рабочую длину волны. Подключение одномодового модуля к OM4 не превращает линию в одномодовую. Точная дистанция для 10G, 25G, 40G или 100G определяется спецификацией конкретного стандарта и способом использования волокон, поэтому универсальная дальность в характеристиках не указана.

Обозначение 2C означает два волокна. Для обычной дуплексной линии требуется корректная полярность: передатчик одного устройства должен приходить на приёмник другого. Съёмная дуплексная клипса может позволять переставить коннекторы, но порядок действий зависит от конструкции. До монтажа необходимо подтвердить схему A–B и не менять её без фиксации в документации линии.

UPC, чистота и измерение

Синие или нейтральные корпуса LC обычно ассоциируются с UPC, однако решающим остаётся обозначение изделия. LC/UPC нельзя напрямую соединять с LC/APC. Перед установкой каждый торец осматривают, очищают и проверяют повторно. Даже небольшая частица между феррулами способна увеличить потери и оставить царапину.

IEC 61300-3-35 задаёт критерии визуального контроля загрязнений и дефектов, но такой контроль не заменяет измерение затухания. Если линия критична для сервиса, после подключения следует проверить уровень оптической мощности либо выполнить сертификационное измерение. Для хранения коннекторы закрывают чистыми колпачками.

Монтаж без повреждения волокна

Патч-корд укладывают свободно, без узлов, скручивания и давления дверью стойки. Минимальный радиус изгиба берут из маркировки или паспорта партии; если он не указан, нельзя прижимать кабель к острой кромке или формировать малый виток. Стяжки фиксируют оболочку без деформации, а нагрузку не передают на защёлки LC.

Что проверить перед заказом

• OM4 50/125 мкм и длину 2 м;
• два волокна и дуплексные LC/UPC с обеих сторон;
• полярность A–B;
• материал и пожарные свойства оболочки по маркировке;
• совместимость с моделями трансиверов и требуемой скоростью;
• чистоту феррул, целостность защёлок и защитных колпачков.

Чтобы купить патч-корд OM4 2C LC/UPC–LC/UPC 2 м, укажите модели модулей и назначение линии. 49 Порт проверит маркировку и состояние конкретной партии, согласует цену и отправит заказ транспортной компанией или почтой.
