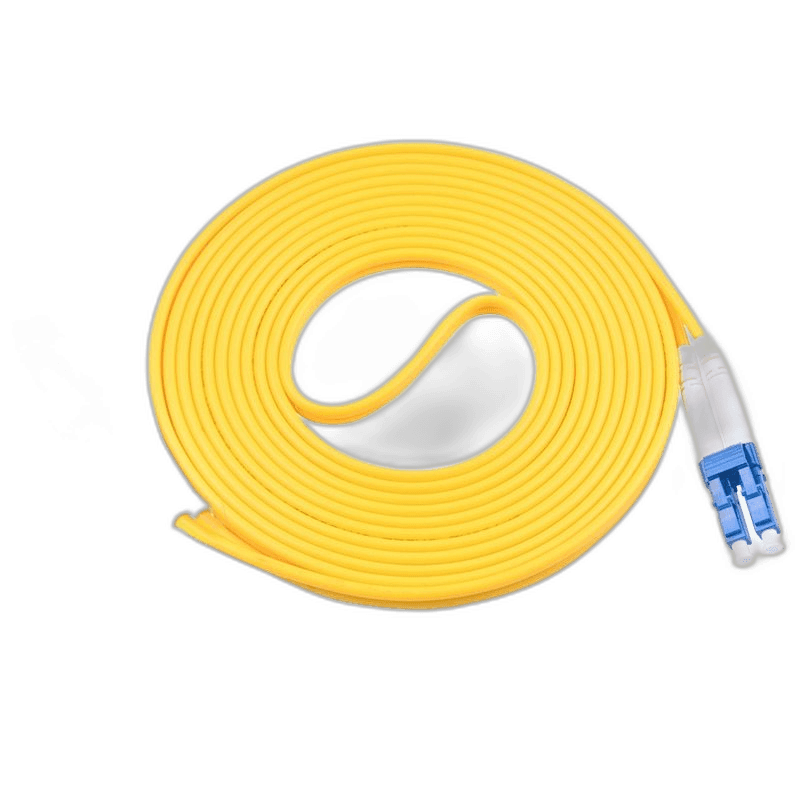

Оптический патч-корд Noname LC/UPC–LC/UPC, 3 м

Патч-корд LC/UPC–LC/UPC длиной 3 м для точной оптической коммутации

Noname LC/UPC-LC/UPC 3M рассчитан на короткое соединение двух совместимых оптических портов без промежуточного перехода на другой тип коннектора. Трёхметровая длина удобна между оборудованием и кроссом в одной стойке, между соседними шкафами либо на измерительном стенде. Кабель позволяет оставить рабочий запас для аккуратной укладки, не создавая большой бухты, характерной для более длинных линий.

С обеих сторон используются компактные LC с полировкой UPC. Защёлка LC фиксирует коннектор в адаптере или трансивере, а UPC обеспечивает физический контакт плоско-сферических торцов. Пару LC/UPC необходимо соединять только с ответным UPC. Подключение к зелёному LC/APC недопустимо: угол торца у APC отличается, поэтому такое сочетание ухудшает оптический контакт.

Короткий кабель тоже требует полного подбора

Длина 3 м не устраняет необходимость согласовать тип волокна с модулями. Одномодовые трансиверы работают с одномодовым волокном, многомодовые — с соответствующей категорией OM. Ошибка не исправляется тем, что линия короткая: несовпадение диаметра сердцевины и оптических параметров может сделать канал нестабильным или полностью неработоспособным.

• соединение трансивера с LC-адаптером оптической панели;
• коммутация двух устройств в одной стойке;
• подключение дуплексных SFP/SFP+/SFP28 при совпадении волокна;
• организация тестового стенда и временной измерительной линии;
• замена повреждённого патч-корда без изменения схемы соединения.

Что видно на фото и что подтверждает партия

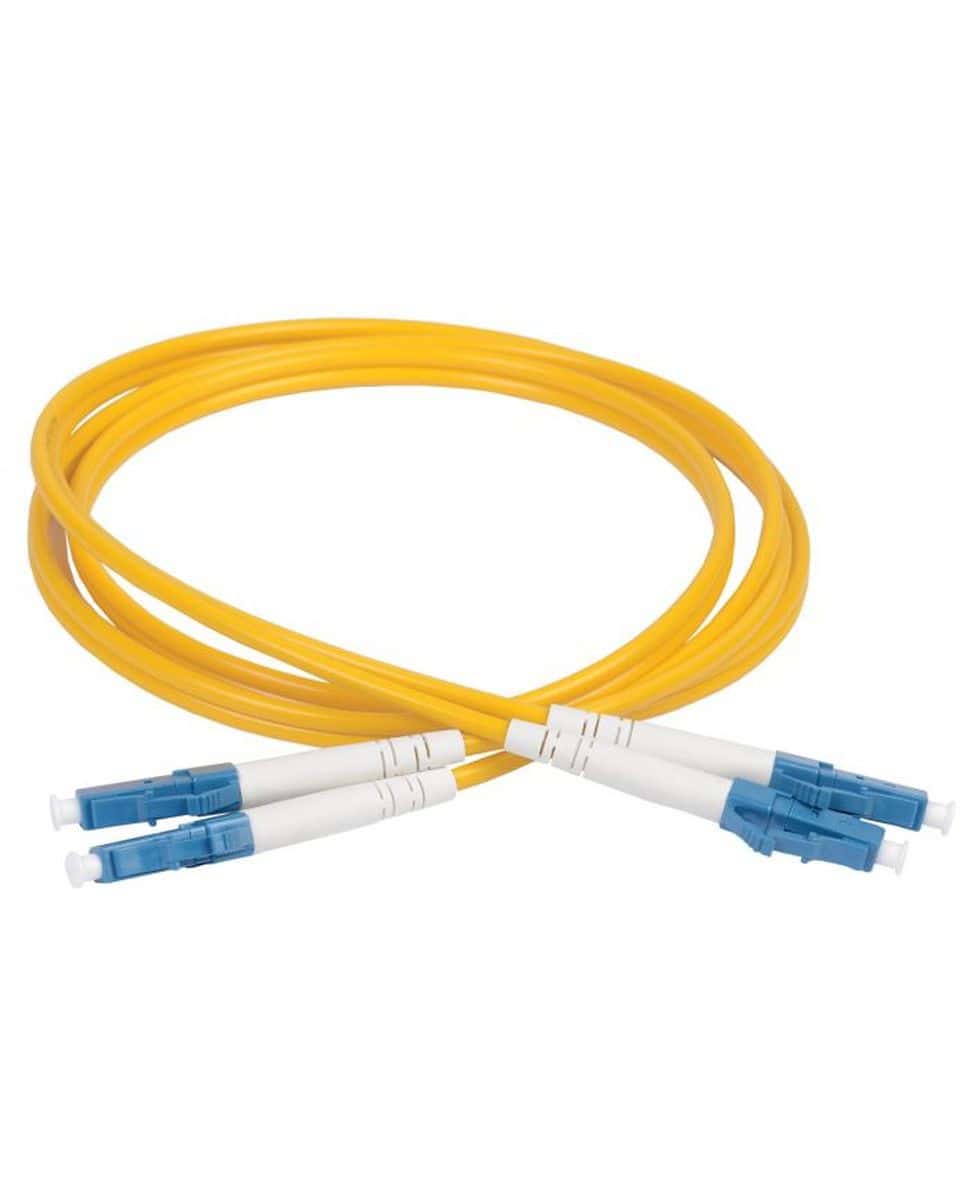

На фотографии показано дуплексное исполнение с двумя LC на каждом конце и жёлтой оболочкой, характерной для одномодовых кабелей. Фото целиком демонстрирует обе стороны изделия и не содержит постороннего оборудования. Тем не менее окончательное исполнение определяется маркировкой поставляемой партии: цвет оболочки не заменяет обозначение OS1/OS2 или категории OM, а расположение коннекторов не подтверждает полярность.

Если требуется определённая схема A–B, диаметр оболочки, материал LSZH или повышенная устойчивость к изгибу, эти параметры нужно указать в запросе. Без подтверждённой маркировки карточка не обещает конкретное затухание, возвратные потери, скорость Ethernet или дальность. Такие показатели зависят от волокна, качества сборки, трансиверов и всей линии.

Чистый торец важнее внешнего вида оболочки

Перед каждым подключением феррулы осматривают и при необходимости очищают. IEC 61300-3-35 устанавливает подход к классификации загрязнений, царапин и дефектов. Стандарт прямо отделяет визуальную проверку от измерения оптических параметров: чистый на вид торец ещё не доказывает требуемое затухание канала.

Защитный колпачок следует снимать непосредственно перед установкой. Нельзя класть открытый коннектор на полку, касаться феррулы пальцами или очищать её обычной салфеткой. После очистки коннектор проверяют повторно. Кабель укладывают без натяжения и резких перегибов; стяжка не должна деформировать оболочку, а запас длины не должен висеть на защёлках LC.

Проверка заказа

• LC/UPC с двух сторон;
• фактическая длина 3 м;
• одномодовое или многомодовое волокно нужной категории;
• simplex/duplex и требуемая полярность;
• материал оболочки и минимальный радиус изгиба;
• чистота торцов, исправность защёлок и наличие колпачков.

Для покупки LC/UPC–LC/UPC 3 м сообщите модели оптических модулей и требуемый тип волокна. 49 Порт сверит маркировку доступного экземпляра и состояние коннекторов, после чего согласует цену. Товар отправляется транспортной компанией или почтой; сроки зависят от наличия партии.
