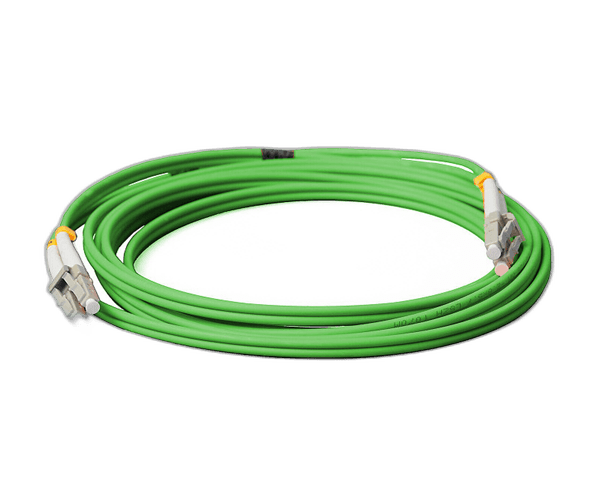

Оптический патч-корд Noname LC/UPC–LC/UPC, 10 м

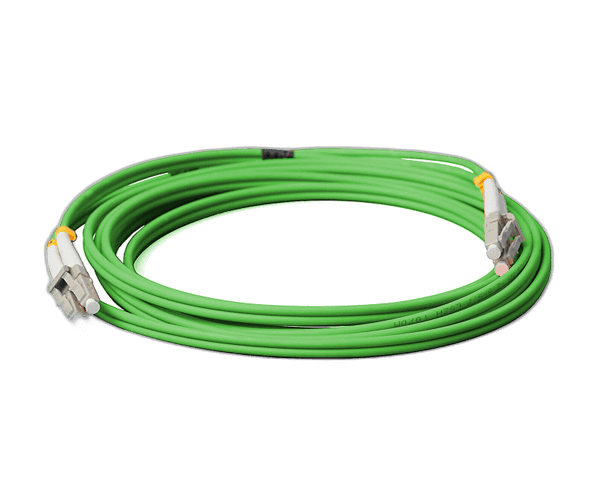

Оптический патч-корд LC/UPC–LC/UPC длиной 10 м

Noname LC/UPC-LC/UPC 10M соединяет два оптических интерфейса семейства LC на расстоянии до десяти метров по физической длине кабеля. Одинаковые коннекторы с двух сторон удобны для подключения трансивера к оптической панели, кросса к сетевому оборудованию или двух совместимых участков пассивной инфраструктуры. Десятиметровый запас подходит для прокладки между стойками и внутри помещения, когда короткого коммутационного шнура недостаточно.

Обозначение UPC относится к типу полировки торца феррулы. Такой коннектор должен подключаться к ответному LC/UPC-интерфейсу. Его нельзя смешивать с LC/APC: у APC используется угловая полировка, обычно зелёный корпус, и прямое соединение двух разных типов полировки приводит к воздушному зазору, повышенным потерям и риску повреждения торцов.

Что определяет совместимость

Формат LC и длина — только часть спецификации. Для корректной линии необходимо знать тип волокна: одномодовое OS1/OS2 либо многомодовое OM2/OM3/OM4/OM5. Также важны количество волокон, диаметр оболочки, допустимый радиус изгиба и рабочие длины волн установленных модулей. Цвет внешней оболочки может помогать ориентироваться, но не является достаточным доказательством категории волокна: маркировка кабеля и паспорт партии имеют приоритет.

• коммутация SFP, SFP+, SFP28 и других модулей с дуплексным LC;
• соединение оборудования с оптической распределительной панелью;
• прокладка между соседними стойками через кабельные организаторы;
• подключение измерительного оборудования к совместимой линии;
• замена повреждённого шнура при полном совпадении оптических параметров.

Почему нельзя обещать скорость по одному разъёму

LC/UPC не задаёт пропускную способность канала. Один и тот же интерфейс используется в линиях с разными протоколами, скоростями и оптическими бюджетами. Результат зависит от трансиверов, категории волокна, длины линии, числа соединений и качества торцов. Поэтому карточка не приписывает кабелю неподтверждённую скорость или дальность: их нужно рассчитывать по спецификациям активного оборудования и фактической маркировке патч-корда.

Стандарт IEC 61754-20 определяет интерфейсные размеры семейства LC. IEC 61300-3-35 описывает контроль чистоты и дефектов торцевых поверхностей и отдельно подчёркивает, что визуальный осмотр не заменяет измерение затухания и возвратных потерь. Для ответственной линии после монтажа желательно выполнить измерение мощности или тестирование сертифицированным прибором.

Осмотр, очистка и укладка

Оптический торец загрязняется даже при кратковременном контакте с пылью. До соединения следует осмотреть феррулы подходящим микроскопом, очистить их предназначенными для оптики средствами и повторно проверить. Защитные колпачки сохраняют чистоту при хранении, но сами по себе не гарантируют отсутствие частиц. Нельзя касаться торца пальцами или очищать его бытовой тканью.

При укладке десятиметрового шнура избегайте натяжения, тугих стяжек, защемления дверью стойки и резких перегибов. Избыточную длину размещают свободными витками с радиусом не меньше указанного изготовителем. Кабель не следует подвешивать за LC-коннекторы: нагрузку должны принимать организаторы, а не защёлки разъёмов.

Что подтвердить перед заказом

• LC/UPC на обоих концах, без смешивания с APC;
• длину 10 м;
• одномодовый или многомодовый тип волокна и его категорию;
• simplex или duplex и число волокон;
• совместимость с оптическими модулями и панелями;
• состояние защёлок, оболочки, феррул и защитных колпачков.

Чтобы купить LC/UPC–LC/UPC 10 м без ошибки в исполнении, сообщите менеджеру модели трансиверов и требуемую категорию волокна. Перед отгрузкой 49 Порт сверит маркировку и внешний вид доступной партии. Цена зависит от исполнения и состояния; доставка выполняется транспортной компанией или почтой.
