Консольный кабель CAB-CONSOLE-RJ45-UHW, аналог Cisco

Консольный кабель CAB-CONSOLE-RJ45-UHW — совместимый аналог Cisco

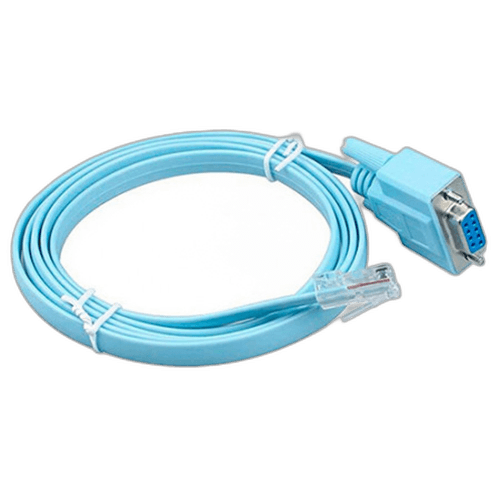

CAB-CONSOLE-RJ45-UHW — консольный кабель стороннего производства для подключения компьютера с последовательным портом DB-9 к консольному разъёму RJ-45 совместимого оборудования Cisco. Он используется для локального доступа к командной строке коммутатора, маршрутизатора, точки доступа или другого устройства, когда сетевое управление ещё не настроено либо временно недоступно.

Это совместимый аналог, а не оригинальный кабель Cisco. Обозначение `UHW` относится к конкретной товарной позиции поставщика и не является самостоятельным артикулом из официального каталога Cisco. Эталонный CAB-CONSOLE-RJ45 производитель описывает как console cable 6 ft with RJ45 and DB9F; для аналога обязательно сверяются фактическая длина, распайка и качество разъёмов конкретной партии.

Когда требуется консольное подключение

• при первоначальной настройке устройства до назначения IP-адреса;
• для просмотра загрузочных сообщений и диагностики ошибок запуска;
• при восстановлении доступа, если SSH или web-интерфейс не отвечает;
• для изменения загрузочной конфигурации по сервисной инструкции;
• как запасной кабель в комплекте выездного инженера.

Кабель передаёт последовательный консольный интерфейс и не работает как Ethernet-патч-корд. Прозрачный коннектор RJ-45 внешне похож на сетевой, но подключать его следует только к порту Console, указанному в руководстве оборудования. Подключение к LAN-порту не создаст сетевое соединение.

Разъёмы и подключение к компьютеру

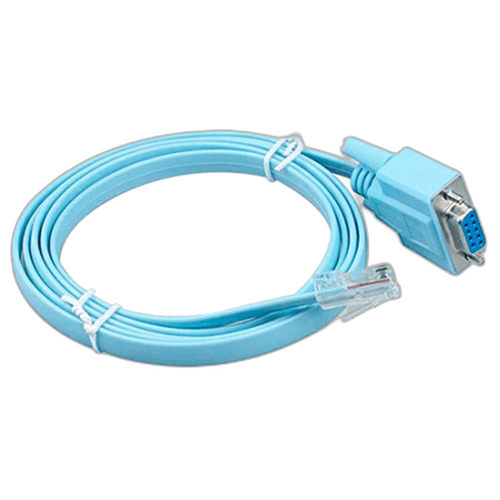

Со стороны сетевого устройства установлен RJ-45, со стороны рабочего места — гнездовой разъём DB-9F. Он подключается к мужскому COM-порту DB-9M компьютера или к совместимому USB–Serial адаптеру с DB-9M. Современным ноутбукам почти всегда нужен такой преобразователь; сам CAB-CONSOLE-RJ45-UHW не содержит USB-контроллера и не подключается непосредственно к USB.

После физического соединения используется терминальная программа. Скорость порта, число битов данных, чётность и управление потоком задаются по документации обслуживаемой модели. Часто Cisco использует 9600 бод, 8 бит данных, без чётности и одного стоп-бита, однако универсально переносить эти параметры на любое устройство нельзя.

Чем аналог отличается от оригинала

Функциональная задача у совместимого кабеля та же: обеспечить правильное соединение линий последовательного интерфейса между console RJ-45 и DB-9F. Различия могут касаться длины, материала оболочки, толщины проводников, качества экранирования, формовки коннекторов и ресурса защёлки. Поэтому для рабочей серверной важна не только низкая цена, но и проверка связи до отправки.

Оригинальный Cisco CAB-CONSOLE-RJ45 официально имеет длину 6 футов, то есть около 1,83 м. По фотографии аналога нельзя достоверно измерить его длину, поэтому этот параметр подтверждается по фактической партии и не подменяется значением оригинала. Если кабель должен проходить от оборудования в стойке до стационарного ПК, укажите необходимую длину заранее.

Совместимость

Кабель подходит только для оборудования с консольным RJ-45, использующим совместимую распайку Cisco. Некоторые устройства имеют RJ-45 с другим назначением, USB console, mini-USB, USB-C или отдельный адаптер. Внешнее совпадение разъёма не доказывает электрическую совместимость.

Перед тем как купить CAB-CONSOLE-RJ45-UHW, сообщите точную модель коммутатора, маршрутизатора или другого устройства. Мы проверим, требуется ли для него RJ-45–DB-9F, оригинальный CAB-CONSOLE-RJ45, USB-консольный кабель или иной аксессуар. Для ноутбука также нужно уточнить наличие COM-порта или USB–Serial адаптера.

Что проверяется перед поставкой

• наличие RJ-45 и DB-9F и отсутствие повреждений контактов;
• работа защёлки RJ-45 и винтовых фиксаторов DB-9;
• целостность оболочки и вводов кабеля в корпуса разъёмов;
• распайка и прохождение консольного соединения;
• фактическая длина и комплектность конкретной позиции.

Пассивному кабелю не требуется отдельное питание или драйвер. Драйвер может понадобиться только используемому USB–Serial адаптеру. Цена зависит от партии и состояния. Доставка выполняется транспортной компанией или почтой; условия гарантии и подтверждённая длина фиксируются менеджером до оплаты.
