Оптический патч-корд OM5 LC–LC Duplex, 1 м

Оптический патч-корд OM5 LC–LC Duplex длиной 1 метр

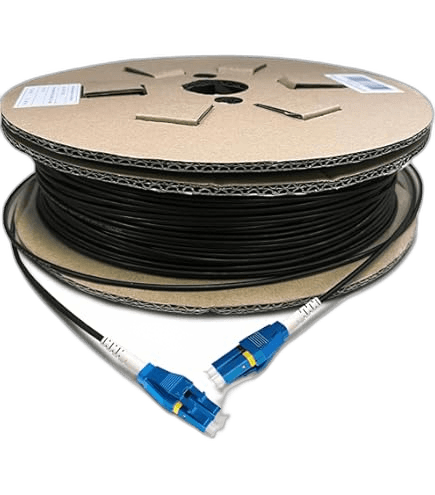

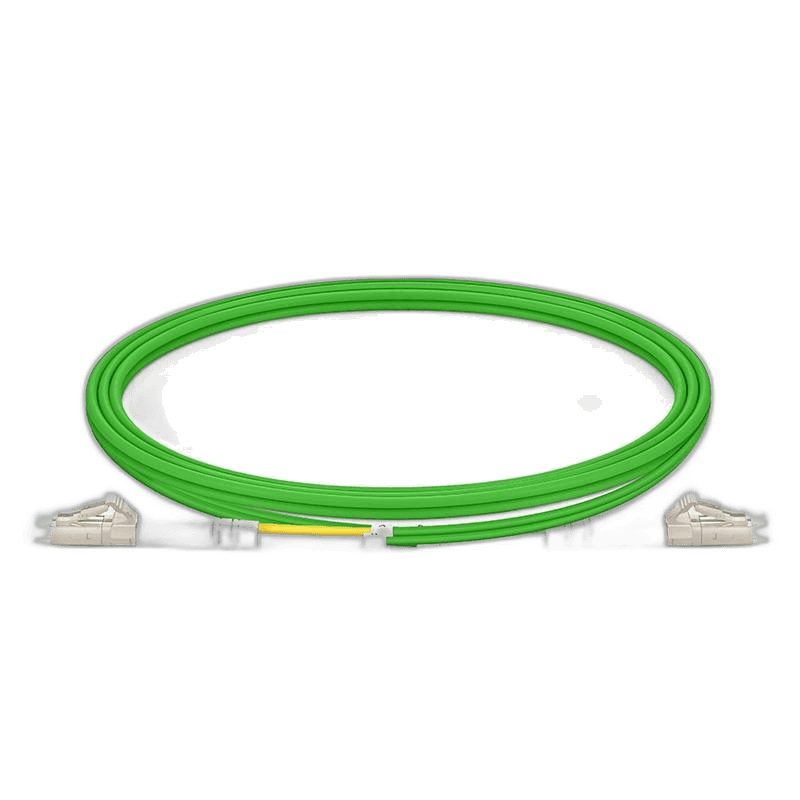

OM5-LC-LC-D1M — короткий дуплексный оптический патч-корд с разъёмами LC на обоих концах и многомодовым волокном категории OM5. Длина 1 м удобна для аккуратной коммутации оборудования внутри одной стойки: между SFP/SFP+/SFP28-трансивером и оптической панелью, между соседними устройствами или между кассетой и активным портом. Две волоконные линии обеспечивают раздельную передачу и приём сигнала.

OM5 относится к широкополосному многомодовому волокну 50/125 мкм и рассчитан на работу с коротковолновыми оптическими системами. Его ключевая особенность — поддержка диапазона длин волн, используемого технологиями shortwave wavelength division multiplexing, а не просто иной цвет оболочки. При этом фактическая скорость и дальность определяются трансиверами, стандартом Ethernet или Fibre Channel и всеми компонентами оптического канала.

Где применяется кабель длиной 1 м

• подключение коммутатора к оптической распределительной панели в той же стойке;
• соединение сервера или системы хранения с сетевым оборудованием;
• коммутация 850-нм SR-трансиверов через кросс;
• короткие межблочные соединения в лабораторном или тестовом стенде;
• организация OM5-канала для совместимых SWDM-приложений.

Метровый шнур уменьшает объём лишних петель в кабельном организаторе, но его длину нужно выбирать с запасом на трассировку и допустимый радиус изгиба. Натягивать волокно между портами нельзя: нагрузка на коннектор и резкий перегиб повышают затухание и могут повредить кабель.

Коннекторы LC Duplex

На каждом конце установлена дуплексная пара компактных LC-коннекторов. Такая компоновка распространена в оптических модулях SFP, SFP+, SFP28 и многих патч-панелях. Перед заказом необходимо проверить не только тип LC, но и полировку адаптера. Для сетевых трансиверов обычно применяется LC/UPC; соединять UPC с APC нельзя из-за различной геометрии торца и повышенных отражений.

Полярность дуплексной пары должна обеспечивать соединение передатчика Tx одного устройства с приёмником Rx другого. Если линк не поднимается при совместимых модулях, следует проверить перекрёстную полярность, чистоту коннекторов и уровни оптической мощности, а не менять настройки скорости наугад.

Что означает категория OM5

OM5 — многомодовое волокно с сердцевиной 50 мкм и оболочкой 125 мкм. Для кабельных сборок этой категории принято обозначение lime green, что соответствует цвету представленной позиции. Производители профессиональных кабельных систем выпускают OM5 LC/UPC–LC/UPC в дуплексном исполнении, а спецификации Corning выделяют для OM5 собственную цветовую идентификацию и параметры широкополосного волокна.

Патч-корд OM5 можно использовать с обычными 850-нм SR-модулями, если остальные параметры соединения совпадают. Однако установка одного шнура OM5 не превращает существующую трассу OM3 или OM4 в канал OM5: итоговая категория и допустимая дальность определяются худшим компонентом линии, включая магистральный кабель, кассеты, пигтейлы и адаптеры.

Скорость и совместимость

Пассивный оптический кабель не имеет собственной фиксированной скорости. Он может применяться в линиях 10G, 25G, 40G, 100G и других конфигурациях, если конкретный стандарт использует две LC-линии и допускает OM5 на заданной дистанции. Например, пара обычных duplex LC подходит для одноканальных SR-трансиверов, но не заменяет MPO/MTP-сборку в параллельной оптике.

Чтобы купить патч-корд OM5 LC–LC Duplex 1 м без ошибки, укажите модели трансиверов с обеих сторон, тип портов и состав существующей трассы. Для прямого соединения также важно проверить, что оба модуля работают на одинаковой длине волны и по многомодовому волокну. OM5 не совместим с одномодовыми LR-модулями только по факту наличия разъёма LC.

Проверка перед отгрузкой

• соответствие длине 1 м и дуплексной схеме 2 волокна;
• наличие LC-коннекторов с обеих сторон;
• целостность оболочки, хвостовиков и защёлок;
• чистота торцов и отсутствие защитных колпачков только во время проверки;
• оптическая целостность обеих линий и отсутствие явных перегибов.

Производитель конкретной партии не указан, поэтому тип внешней оболочки, точные вносимые потери и формат полировки подтверждаются по маркировке и результатам проверки перед поставкой. Цена зависит от исполнения и наличия. Доставка выполняется транспортной компанией или почтой; условия гарантии и комплектность фиксируются до оплаты.
