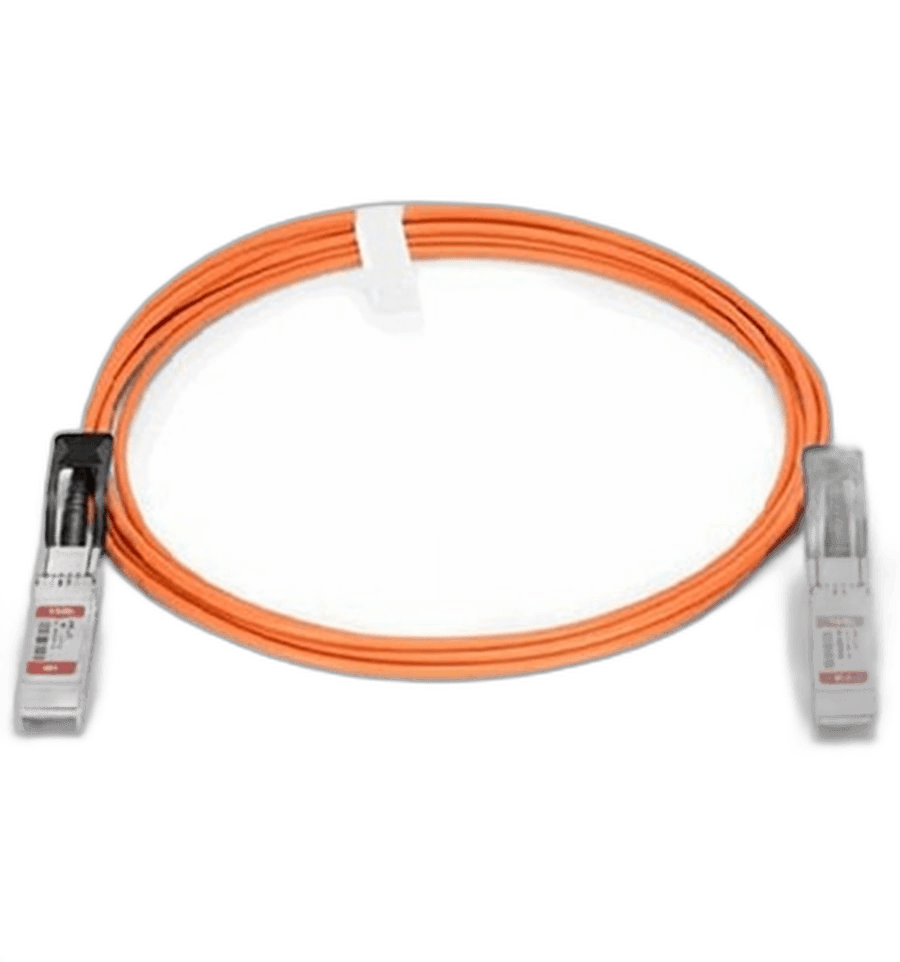

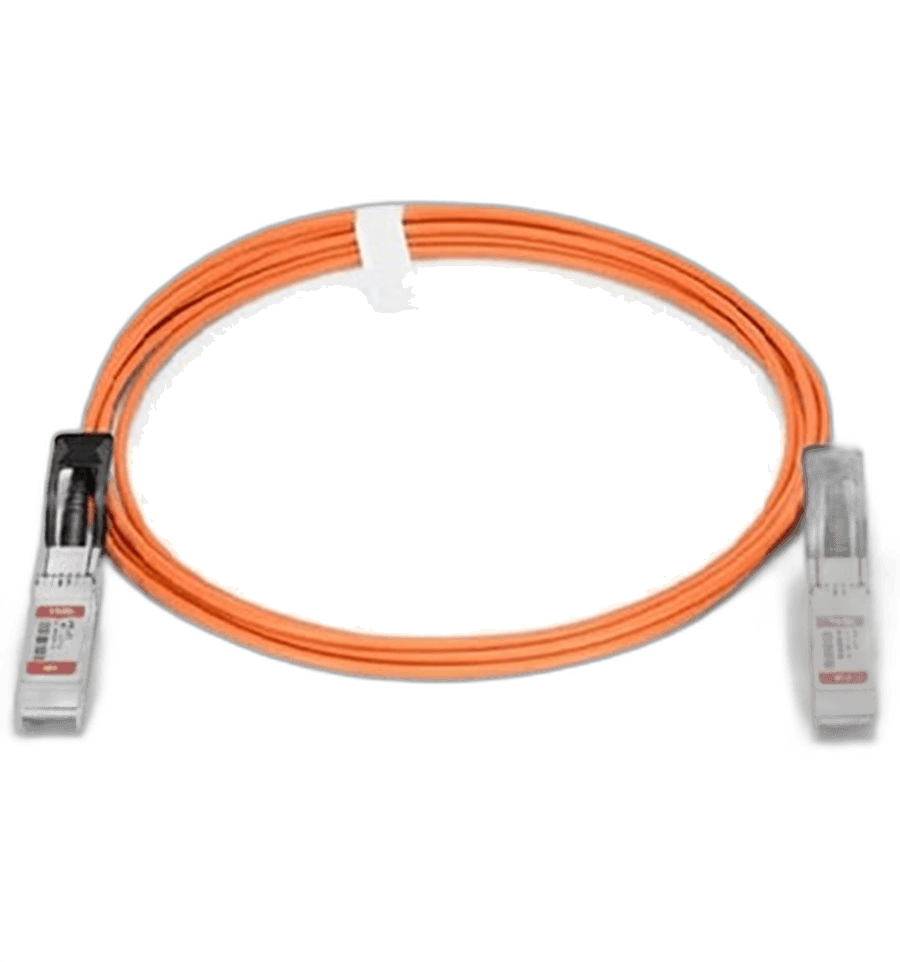

Активный оптический кабель Arista AOC-S-S-10G-5M, 10G, 5 м

Arista AOC-S-S-10G-5M — оптическая сборка SFP+ для аккуратной линии 10G

Arista AOC-S-S-10G-5M соединяет два порта SFP+ по 10 Gigabit Ethernet без отдельных трансиверов и патч-корда. В заводскую пятиметровую сборку входят два активных оконечных модуля и многомодовое оптическое волокно между ними. После установки электроника получает питание непосредственно от сетевых портов, преобразует электрический сигнал в оптический и передаёт его по кабелю. Пользователю не нужно собирать линию из нескольких компонентов и обслуживать открытые LC-соединения.

Длина 5 м рассчитана прежде всего на соединения внутри стойки и между расположенными рядом шкафами. Её хватает, чтобы провести кабель через боковые или вертикальные организаторы, не натягивая его по диагонали между устройствами. Это практичный размер для подключения коммутатора верхнего уровня стойки к серверу, сетевому устройству или соседнему коммутатору. Перед заказом трассу измеряют по реальному маршруту, включая подъём, спуск, повороты и небольшой сервисный запас.

Задачи для пятиметрового AOC

• подключение сервера с адаптером 10G SFP+ к коммутатору Arista;
• аплинк 10GbE между совместимыми коммутаторами в одной стойке;
• переход между соседними стойками по короткому кабельному лотку;
• замена двух модулей 10GBASE-SR и отдельного дуплексного LC-патч-корда;
• организация лёгкой линии там, где длинный медный twinax неудобен для укладки.

Артикул AOC-S-S-10G-5M относится к семейству Arista AOC-S-S-10G-yM. В официальной документации оно описано как SFP+ to SFP+ 10GbE Active Optical Cable, а суффикс 5M задаёт длину именно 5 метров. Кабель создаёт один канал 10GbE и не разделяет порт на несколько интерфейсов. Он не предназначен для QSFP, SFP28 25G или медного 10GBASE-T, даже если рядом используются внешне похожие сетевые компоненты.

Отличия от медного DAC и модульной оптической линии

Пассивный DAC передаёт электрический сигнал по twinax и особенно удобен на совсем коротких дистанциях. AOC использует оптическое волокно, поэтому при длине 5 м он легче, гибче и не восприимчив к электромагнитным помехам. Кабель меньше нагружает плотно расположенные порты и проще прокладывается в заполненных организаторах. При этом готовая сборка сохраняет простоту прямого подключения: с каждой стороны устанавливается один модуль SFP+, а внешнее питание не требуется.

В отличие от пары съёмных трансиверов с LC-патч-кордом, AOC нельзя разобрать или заменить по частям. Это снижает число потенциально загрязняемых оптических соединений, но требует бережного обращения со всей длиной. Кабель нельзя тянуть за модуль, резко перегибать у ввода в корпус, прижимать дверью шкафа или затягивать пластиковыми стяжками до деформации оболочки. Неиспользованный запас укладывают свободной петлёй, сохраняя плавный радиус.

Проверка поддержки перед покупкой

Для семейства AOC-S-S-10G-yM компания Arista указывает минимальную версию EOS 4.14.0. Реальная совместимость зависит также от модели коммутатора и конкретного порта. Если на другом конце стоит серверный адаптер либо устройство стороннего производителя, необходимо проверить, принимает ли его прошивка Arista-coded SFP+ AOC. Физически подходящий разъём ещё не означает, что модуль будет корректно определён и поднимет линию.

При подборе важно сообщать полный part number AOC-S-S-10G-5M. Похожее обозначение CAB-SFP-SFP-5M относится к медному кабелю и имеет другие массу, гибкость и способ передачи. Версии 3M, 7M и 10M принадлежат тому же оптическому семейству, но рассчитаны на другой маршрут. Если пяти метров недостаточно для прокладки с безопасным запасом, лучше сразу выбрать следующую длину, а не создавать натяжение на коннекторах.

Контроль конкретной позиции

• сверяем маркировку модели и длину 5 м;
• осматриваем корпуса SFP+, защёлки и контактные площадки;
• проверяем оболочку кабеля на заломы, порезы и пережатия;
• контролируем определение обоих модулей совместимыми портами;
• проверяем установление линка 10GbE и передачу без ошибок.

Чтобы купить Arista AOC-S-S-10G-5M, передайте менеджеру модели оборудования на обеих сторонах будущей линии. Мы проверим совместимость, состояние доступного экземпляра, условия гарантии и срок поставки. Доставка выполняется транспортной компанией или почтой; заказные позиции могут идти несколько недель, точный срок согласуется заранее.
