SAN-коммутатор Emulex FibreSpy 870, 20 портов 4GFC

Emulex FibreSpy 870 — 20-портовый коммутатор Fibre Channel

Emulex FibreSpy Model 870 — управляемый коммутатор Fibre Channel для внутренней коммутации систем хранения данных. Это не обычный Ethernet-коммутатор доступа: устройство устанавливается между контроллером массива или NAS-узлом и дисковыми полками, формируя switched back-end внутри СХД. Модель разработана для OEM-производителей хранилищ и подходит прежде всего для ремонта, расширения или сохранения совместимости уже работающих комплексов.

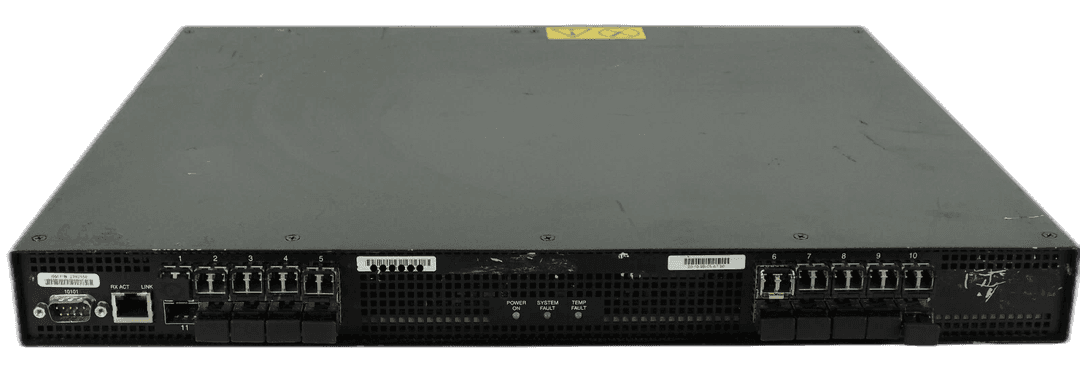

FibreSpy 870 выполнен в корпусе 1U и оснащён 20 портами Fibre Channel. Каждый порт автоматически работает на скорости 1, 2 или 4 Гбит/с, поэтому в одном контуре можно сочетать полки разных поколений. Заявленная суммарная пропускная способность достигает 160 Гбит/с. Коммутатор построен на Emulex FibreSpy SOC 804 и относится к третьему поколению embedded storage switches производителя.

Назначение в архитектуре хранения

Основной сценарий FibreSpy 870 — роль корневого коммутатора между RAID-контроллером и наборами накопителей. Такая схема позволяет отказаться от простого каскадного соединения полок, изолировать проблемные сегменты и построить полностью коммутируемую внутреннюю фабрику. Устройство также применялось в ленточных библиотеках и других системах, где требуется предсказуемая Fibre Channel-коммутация между управляющим узлом и внутренними модулями хранения.

Модель создавалась как совместимая замена Emulex InSpeed Model 370 и сохраняет совместимость с предыдущими InSpeed Embedded Storage Switches и SBOD. При замене важно сверить не только название шасси, но и OEM-артикул, прошивку, распайку подключения, тип трансиверов и требования конкретной СХД. Встречается IBM-вариант с номером 23R2550; применимость этого исполнения необходимо подтверждать по исходному оборудованию.

Возможности FibreSpy Model 870

• 20 портов Fibre Channel для подключения контроллеров и дисковых полок.
• Автоматический выбор скорости 4, 2 или 1 Гбит/с отдельно для каждого порта.
• Кадровая коммутация с агрегированной полосой до 160 Гбит/с.
• Zoning и Trunking для организации внутренней FC-топологии.
• Stealth Intelligent Change Manager и встроенные средства диагностики RAS.
• SCSI Enclosure Services для управления по основному Fibre Channel-соединению.
• Сервисные интерфейсы Ethernet и RS-232, управление через Telnet или HTTP.

Надёжность и обслуживание

Поддержка in-band SES позволяет передавать служебную информацию без отдельной сети управления. Для интегратора СХД это сокращает количество кабелей и упрощает контроль состояния полок. Встроенные функции reliability, availability and serviceability помогают обнаруживать изменения в топологии и диагностировать неисправности внутренних соединений. Корпус допускает установку двух блоков питания, однако их фактическое наличие нужно проверять у конкретного экземпляра.

FibreSpy 870 относится к снятому с производства оборудованию, поэтому его обычно приобретают как запасную часть для существующей системы. Перед установкой рекомендуется сохранить текущую конфигурацию, проверить совместимость прошивки и убедиться, что новый узел видит все контроллеры, полки и пути. Наличие двадцати разъёмов на панели не означает, что в комплект входят все SFP-модули: количество и тип трансиверов согласовываются отдельно.

Купить Emulex FibreSpy 870 в 49 Порт

В 49 Порт можно купить Emulex FibreSpy 870 для восстановления или обслуживания Fibre Channel-инфраструктуры хранения. Перед подтверждением заказа мы сверяем модель, OEM-номер, состояние корпуса, число блоков питания и комплект оптических модулей. Для восстановленного оборудования фиксируем фактическую комплектацию, результаты проверки и гарантийные условия до отгрузки.

Цена Emulex FibreSpy 870 зависит от исполнения, состояния и состава поставки. Если вы сообщите модель СХД, номер заменяемого узла и перечень установленных SFP, менеджер сможет быстрее проверить совместимость и предложить нужную конфигурацию. Доставка выполняется транспортной компанией или почтой; редкие заказные позиции могут поставляться несколько недель.

Что желательно указать в запросе

• производителя и модель системы хранения или ленточной библиотеки;
• OEM-артикул заменяемого коммутатора, например IBM 23R2550;
• необходимое количество блоков питания и SFP-модулей;
• скорости подключённых полок — 1, 2 или 4 Гбит/с;
• нужны ли крепления, кабели и перенос существующей конфигурации.

Эти сведения позволяют подобрать именно внутренний FC-коммутатор, а не внешне похожий блок питания или Ethernet-оборудование.
