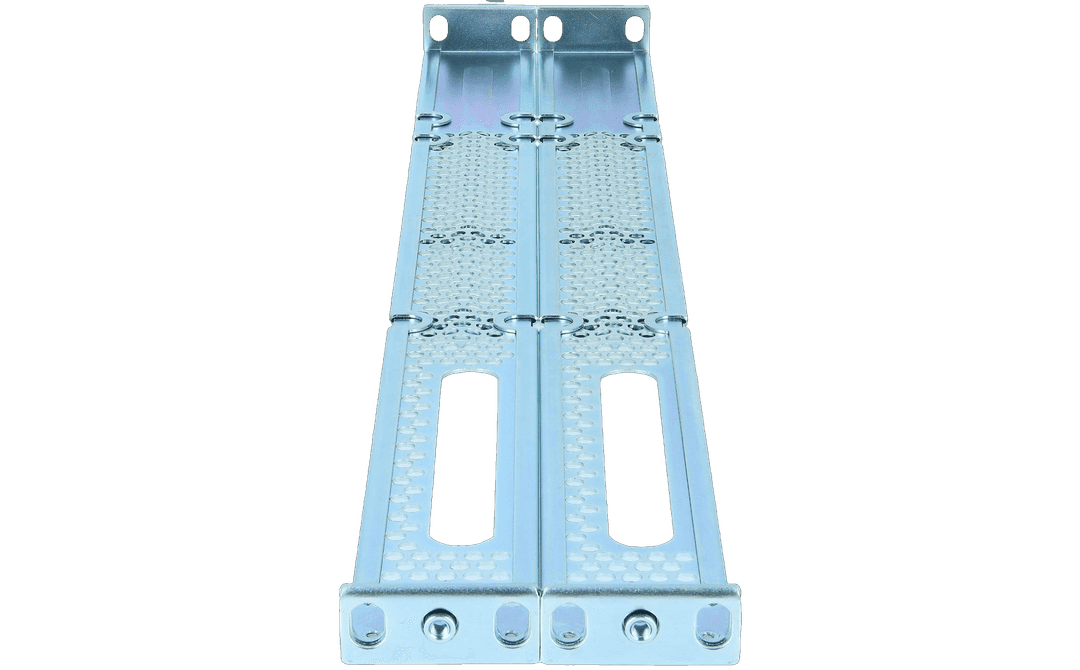

Крепление Juniper EX-4PST-RMK

Juniper EX-4PST-RMK: монтажный комплект для четырехстоечной стойки

Juniper EX-4PST-RMK — регулируемый комплект направляющих и кронштейнов для установки совместимых коммутаторов Juniper в 19-дюймовую четырехстоечную стойку или шкаф. Он поддерживает корпус спереди и сзади, распределяя нагрузку по четырем стойкам. Такой способ монтажа надежнее обычных передних «ушек» при транспортировке шкафа, обслуживании тяжелого оборудования и размещении устройства в глубоком телекоммуникационном шкафу.

В 49 Порт можно купить Juniper EX-4PST-RMK для восстановления утраченного комплекта, подготовки новой стойки или переноса коммутатора из двухстоечного крепления. Это не универсальная полка: отверстия, длина направляющих и крепеж к корпусу рассчитаны на определенные платформы Juniper. До заказа нужно сверить полный артикул коммутатора и расстояние между передними и задними стойками.

Чем четырехстоечный монтаж отличается от двухстоечного

Стандартный EX-RMK удерживает многие коммутаторы за передние стойки. EX-4PST-RMK добавляет заднюю опору: боковые направляющие соединяют корпус с задними монтажными плоскостями. Благодаря этому устройство не висит консольно на лицевых кронштейнах, а его масса передается на четыре точки. Кабели и трансиверы остаются доступными, при этом уменьшается нагрузка на переднюю пару стоек.

Официальные инструкции Juniper предусматривают два положения. Коммутатор можно установить заподлицо с передними стойками либо утопить внутрь шкафа примерно на 2 дюйма, если это разрешено для выбранной платформы. Утопленный монтаж полезен, когда дверце мешают выступающие трансиверы, кабели или ручки. Допустимый диапазон глубины зависит от модели: например, документация EX4000 указывает разные минимальные расстояния между передними и задними стойками для обычного и recessed-положения.

Совместимость EX-4PST-RMK

Juniper использует этот артикул с несколькими семействами, но не со всеми их модификациями. В актуальных аппаратных руководствах комплект указан для ряда EX4000, EX4100, EX4400, EX4650, QFX5120 и QFX5200. Точный перечень зависит от корпуса. Например, для EX4100 он заявлен для 24- и 48-портовых моделей; для QFX5120 — для QFX5120-48T, QFX5120-48Y и QFX5120-48YM; для QFX5200 документация описывает монтаж QFX5200-32C и QFX5200-32C-L.

Наличие серии в этом списке не означает автоматической совместимости любой модели. Компактные 8- и 12-портовые EX, корпуса другой высоты и новые варианты с безынструментальными рельсами могут использовать иной SKU. У Juniper также существует похожий комплект JNP-4PST-RMK-1U-E; это отдельная позиция с другой конструкцией. Подменять один артикул другим без сверки hardware guide нельзя.

• тип стойки: 19 дюймов, четыре стойки;
• варианты установки: заподлицо или с допустимым для модели углублением;
• назначение: поддержка корпуса на передних и задних стойках;
• регулировка по глубине выполняется направляющими;
• совместимость определяется полным SKU коммутатора, а не только названием серии.

Состав комплекта и крепеж

Состав EX-4PST-RMK может описываться в руководствах конкретного оборудования немного по-разному. Для EX4650 Juniper перечисляет пары передних кронштейнов для обычного или утопленного положения, боковые направляющие и задние монтажные элементы, а также винты для соединения деталей с корпусом. В инструкциях встречаются плоские винты 4-40 и M4 × 6 мм.

Винты для фиксации самого комплекта к стойке обычно не предоставляются, поскольку их тип зависит от резьбовых, квадратных или круглых отверстий конкретного шкафа. Поэтому при поставке нужно проверить не только наличие рельсов и кронштейнов, но и весь штатный крепеж к шасси. Неполная пара направляющих не считается рабочим монтажным комплектом.

Что проверить перед заказом

• полное название и аппаратное исполнение коммутатора;
• четырехстоечная конструкция и ширина стойки 19 дюймов;
• расстояние между передними и задними монтажными плоскостями;
• нужно ли положение заподлицо или с углублением;
• наличие обеих направляющих, задних элементов, передних кронштейнов и винтов к корпусу;
• тип винтов или закладных гаек, используемых в самой стойке.

Перед установкой стойку необходимо закрепить, обеспечить зазоры для вентиляции и обслуживания, а также выбрать ориентацию коммутатора с учетом направления воздушного потока. Монтажные элементы не должны перекрывать доступ к заземлению, блокам питания и вентиляторам. Работы выполняют с соблюдением требований ESD и инструкции для конкретного шасси.

Заказ и поставка

Цена EX-4PST-RMK зависит от наличия и комплекта. Перед отгрузкой можно согласовать фото всех деталей и маркировки, чтобы исключить подмену похожим двухстоечным или безынструментальным набором. Доставка выполняется транспортной компанией; срок заказных позиций может составить несколько недель.

Пришлите точный SKU коммутатора и размеры стойки — специалисты 49 Порт сверят их с официальным аппаратным руководством. Если EX-4PST-RMK не подходит, будет предложен корректный Juniper rack-mount kit, а не механически похожий комплект с несовпадающими отверстиями.
