Коммутатор Juniper QFX5100-48T-AFO, 48 портов 10GbE

Juniper QFX5100-48T-AFO для медного 10GbE в ЦОД

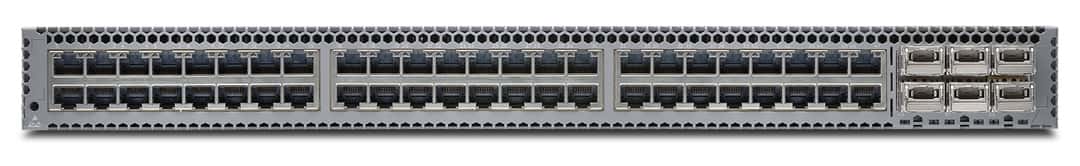

Juniper QFX5100-48T-AFO — коммутатор доступа и leaf-уровня с высокой плотностью медных десятигигабитных подключений. На передней панели расположены 48 портов 100M/1/10GBASE-T RJ-45, поэтому существующая витая пара может использоваться как для обычных гигабитных серверов, так и для оборудования с 10GBASE-T. Шесть портов QSFP+ обеспечивают подключения 40GbE к spine-коммутаторам, ядру либо соседним устройствам.

Исполнение AFO означает Air Flow Out: холодный воздух поступает со стороны портов, проходит через корпус и выходит со стороны блоков питания и вентиляторов. Для стойки с классической схемой «холодный коридор перед портами, горячий сзади» это принципиальная характеристика. Версия AFI внешне похожа, но имеет обратный поток, поэтому заменять одну модификацию другой без проверки охлаждения нельзя.

Порты и коммутационная производительность

Каждый из 48 медных интерфейсов автоматически согласует скорость 100 Мбит/с, 1 Гбит/с или 10 Гбит/с. Это удобно при поэтапной модернизации: старые контроллеры и серверы продолжают работать на привычной скорости, а новые узлы переходят на 10GbE без замены всего коммутатора. PoE на этих портах не поддерживается — модель рассчитана на серверное и инфраструктурное оборудование с собственным питанием.

• Порты доступа: 48 × 100M/1/10GBASE-T RJ-45.
• Высокоскоростные порты: 6 × 40GbE QSFP+.
• Коммутационная емкость: 1,44 Тбит/с.
• Скорость обработки: до 1,08 млрд пакетов в секунду.
• Форм-фактор: фиксированное шасси 1U.
• Операционная система: Junos OS.

QSFP+ можно применять как цельный канал 40GbE либо, при поддерживаемой конфигурации и подходящем breakout-кабеле, разделять на линии 10GbE. Точная схема зависит от версии Junos, назначения порта и совместимого кабеля. Перед заказом следует определить количество прямых 40G-соединений, breakout-подключений и требуемые длины, чтобы сразу включить правильные трансиверы или DAC в комплект.

Сценарии применения QFX5100-48T

Коммутатор используют в стойках с серверами, системами хранения, гипервизорами и сетевыми устройствами, оснащенными медными портами. Большая таблица коммутации и производительная матрица подходят для трафика east-west между вычислительными узлами. Junos поддерживает функции L2/L3, VLAN, агрегирование каналов, маршрутизацию и механизмы, необходимые для построения fabric-сетей; доступность конкретной функции нужно сверять с выпуском ПО и лицензиями.

Медный 10GBASE-T удобен совместимостью с RJ-45, но предъявляет повышенные требования к кабельной системе и тепловому режиму. Для десятигигабитного соединения необходимо учитывать категорию кабеля, его длину, качество оконцовки и возможности сетевой карты. Если значительная часть подключений будет оптической, стоит сравнить эту модель с QFX5100-48S, где порты доступа выполнены в формате SFP+.

Питание, охлаждение и монтаж

QFX5100-48T-AFO комплектуется блоками питания переменного тока и вентиляторами направления AIR OUT. В шасси предусмотрено резервирование: при двух исправных источниках и корректной схеме подключения отказ одного блока не останавливает коммутатор. Все установленные вентиляторы и блоки питания должны иметь одинаковое направление воздушного потока; смешение AFO и AFI вызывает нарушение охлаждения и системные предупреждения.

Корпус имеет размеры примерно 44,1 × 4,37 × 54,5 см. Максимальное энергопотребление для этой модификации достигает 335 Вт. При проектировании нужно учитывать глубину шкафа, пространство для силовых кабелей и достаточный зазор со стороны FRU. Воздухозабор со стороны портов нельзя перекрывать плотным пучком патч-кордов.

Что проверить в поставке

1. Сверьте полный парт-номер QFX5100-48T-AFO и наклейки AIR OUT на FRU.
2. Проверьте количество, мощность и направление блоков питания и вентиляторов.
3. Укажите необходимые QSFP+, breakout-кабели, DAC и медные патч-корды.
4. Согласуйте версию Junos, лицензии и требуемые функции fabric или Virtual Chassis.
5. Подтвердите наличие стоечных креплений и гарантийный срок.

Перед отгрузкой восстановленное устройство можно проверить по загрузке, состоянию всех портов, диагностике вентиляторов и источников питания. Для 10GBASE-T полезен тест линка на требуемой скорости, а для QSFP+ — проверка с согласованным типом модуля. Это помогает исключить ситуацию, когда шасси исправно, но не подходит по airflow или комплекту интерфейсов.

Цена и заказ Juniper QFX5100-48T-AFO

Цена Juniper QFX5100-48T-AFO зависит от состояния, количества блоков питания, набора вентиляторов, версии ПО и комплекта оптики. Чтобы купить Juniper QFX5100-48T-AFO, укажите число устройств, схему uplink и требования к кабелям. Мы проверим доступные экземпляры и зафиксируем состав поставки.

Доставка выполняется транспортной компанией или почтой; заказные позиции могут идти несколько недель. Перед оплатой согласуются срок, гарантия, крепления, трансиверы и соответствие всех FRU направлению AFO. При необходимости подберем совместимые кабели и альтернативную модель QFX под требуемый тип портов.
