Комплект креплений для Arista 1U, аналог ASY-00921-03 (ASY-00921-03-UHW)

Аналог креплений Arista ASY-00921-03 для установки 1U-коммутатора

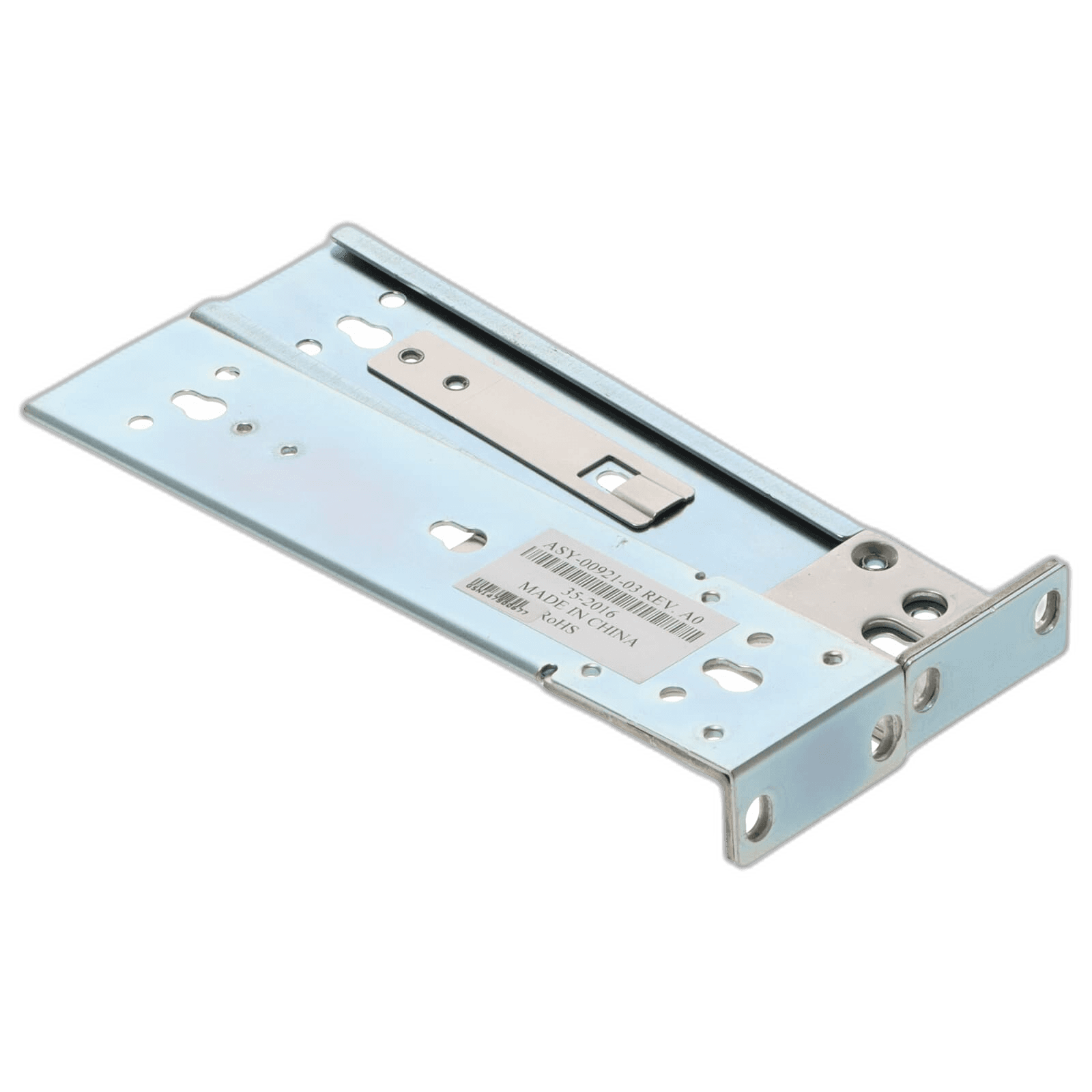

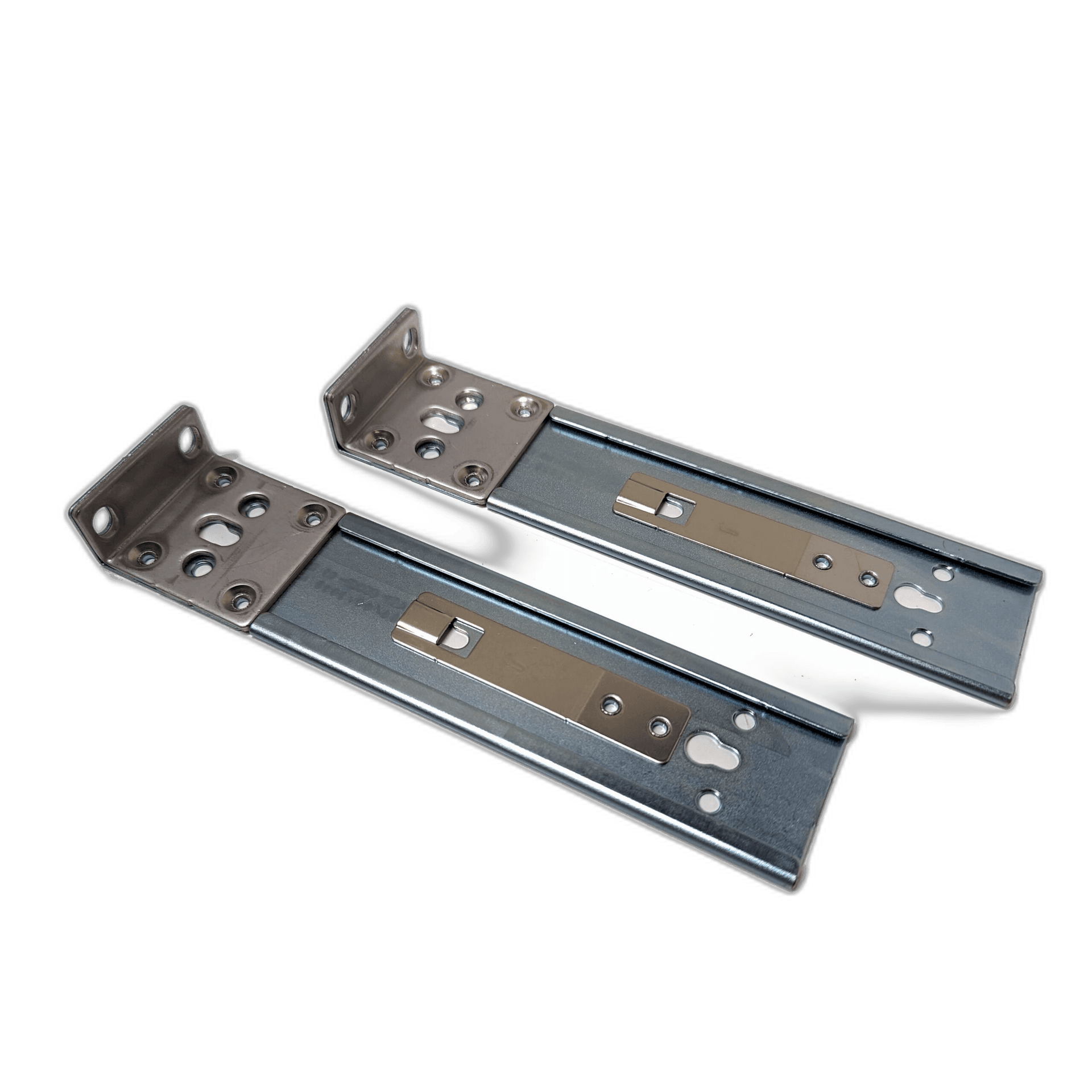

ASY-00921-03-UHW — комплект из двух металлических стоечных кронштейнов, изготовленный как совместимая замена Arista ASY-00921-03. Детали крепятся к боковым стенкам корпуса и образуют передние «уши», за которые коммутатор фиксируется на вертикальных направляющих стандартной 19-дюймовой стойки. Это не универсальная полка и не телескопические рельсы: комплект предназначен именно для двухточечного крепления совместимого оборудования высотой 1U.

Базовое назначение оригинальной детали подтверждается официальным руководством Arista для серии 7280R3: ASY-00921 указана как пара two-post brackets в составе монтажного набора KIT-7001. В карточке предлагается не оригинальная деталь Arista, а аналог с обозначением ASY-00921-03-UHW. Поэтому перед заказом мы сопоставляем не только похожее название, но и реальную геометрию: положение отверстий на боковине устройства, высоту корпуса, ориентацию левого и правого кронштейна.

Что входит в комплект и как он используется

• левый и правый кронштейны для переднего крепления корпуса;
• формат установки — 19-дюймовая телекоммуникационная стойка или шкаф;
• высота совместимого корпуса — 1U;
• схема монтажа — двухстоечная фиксация либо передняя фиксация как часть штатной системы установки;
• питание, интерфейсы и программное обеспечение для креплений не применяются.

Крепежные винты к корпусу и стойке не следует считать включенными автоматически: их наличие зависит от конкретной складской позиции. Менеджер зафиксирует состав поставки до оплаты. Если требуется не пара передних кронштейнов, а полный четырехстоечный комплект с направляющими, нужно указать это отдельно — ASY-00921-03-UHW не заменяет передние и задние элементы четырехстоечной рельсовой системы.

Совместимость: что проверить до заказа

У оригинальной ASY-00921-03 встречается применение с 1U-коммутаторами Arista семейств 7020, 7050, 7060 и рядом других платформ. Однако одна принадлежность к бренду Arista не гарантирует совпадение: у корпусов разной высоты и глубины используются другие кронштейны, а внешне похожие элементы из наборов KIT-7001 и KIT-7101 могут иметь несовместимую механику. Особенно важно не путать эту пару с ASY-00920, применяемой для другого форм-фактора, и с деталями четырехстоечных комплектов.

Для точной проверки достаточно прислать полное название коммутатора с суффиксом, фотографию шильдика и боковой стенки в зоне крепежных отверстий. Если штатный кронштейн сохранился, полезна фотография его маркировки. Мы сверим число отверстий, шаг, направление загиба, сторону установки и необходимый состав крепежа. Такая проверка надежнее подбора только по словам «Arista 1U».

Состояние и приемка монтажных деталей

Кронштейны не содержат электроники, но их исправность определяется геометрией. Перед отгрузкой проверяем, не деформированы ли плоскости и углы, не сорваны ли резьбовые точки, не расширены ли отверстия и свободно ли работает фиксирующий элемент. Допустимые косметические следы на восстановленной продавцом позиции не должны мешать установке. По запросу менеджер уточнит состояние покрытия и предоставит актуальные фотографии именно отгружаемой пары.

При получении не рекомендуется затягивать винты с перекосом или использовать крепеж неподходящей длины. Сначала кронштейны без усилия совмещают с корпусом, затем равномерно фиксируют с обеих сторон и только после этого устанавливают устройство в стойку. Массу оборудования нельзя переносить на один кронштейн во время монтажа; для тяжелого или глубокого корпуса требуются предусмотренные производителем задние опоры либо рельсы.

Заказ ASY-00921-03-UHW в 49 Порт

При запросе цены укажите модель Arista, высоту корпуса, тип стойки и нужную комплектность. Мы подтвердим наличие пары, проверим механическую совместимость по доступным данным и согласуем доставку. Для замены потерянных «ушей» это позволяет получить конкретную деталь без покупки полного монтажного набора, но окончательное решение принимается только после сверки оборудования: суффикс UHW обозначает совместимый аналог и не должен восприниматься как официальная ревизия Arista.
