Комплект крепления KIT-2POST-1U-NT-UHW, аналог для Arista 1U

Аналог KIT-2POST-1U-NT для монтажа коммутатора Arista 1U

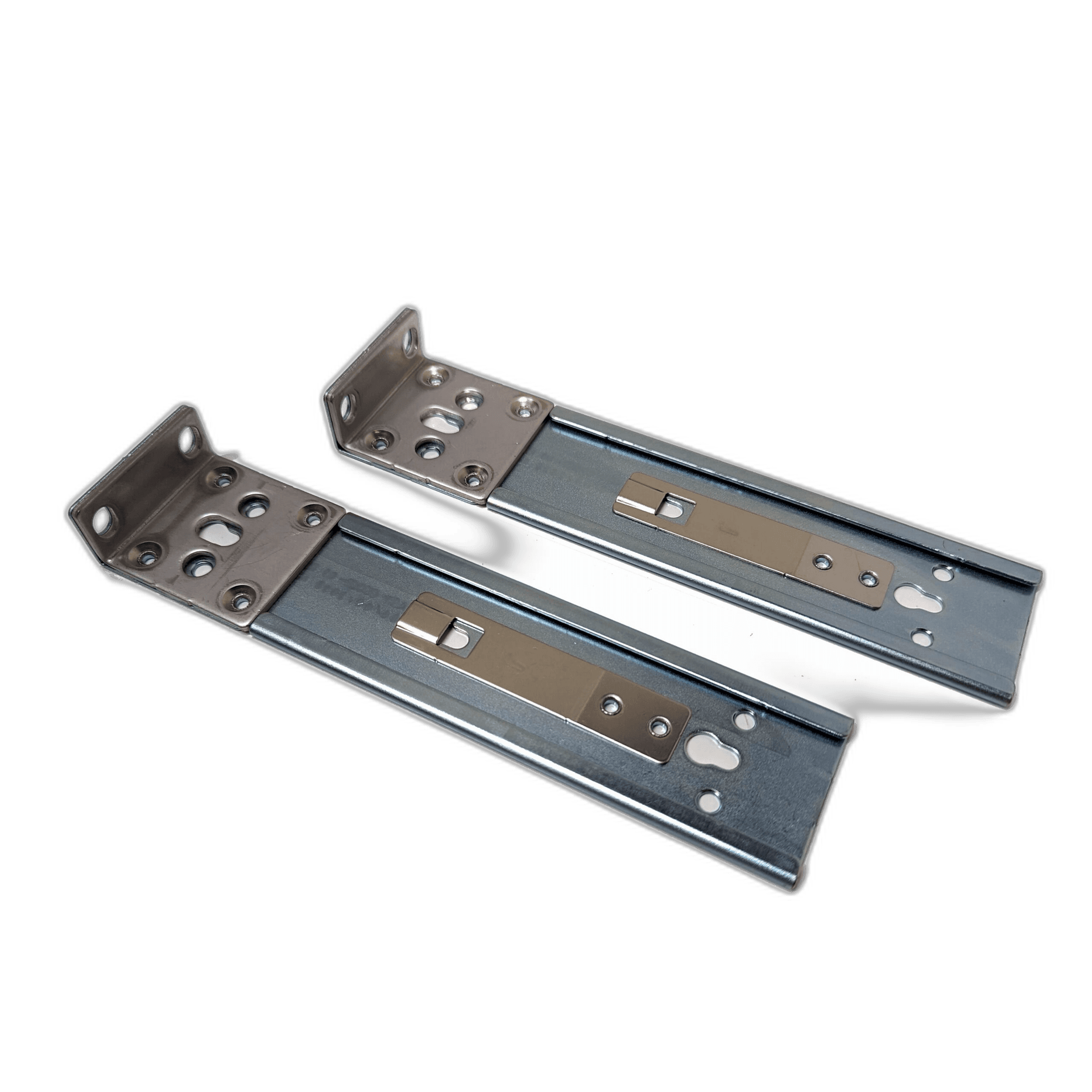

KIT-2POST-1U-NT-UHW — совместимый комплект боковых кронштейнов для установки определенных коммутаторов Arista высотой 1U в двухстоечную 19-дюймовую стойку. Он заменяет штатный комплект Arista KIT-2POST-1U-NT в тех случаях, когда оригинальные монтажные детали утеряны, повреждены или не вошли в поставку восстановленного оборудования.

Обозначение с окончанием -UHW относится к совместимому аналогу и не является официальным SKU Arista. Оригинальный комплект проходит под номером KIT-2POST-1U-NT, в канале HPE ему соответствует JH863A, а на отдельных кронштейнах встречается assembly number ASY-00921-03. Совпадение общего размера 1U недостаточно: перед заказом необходимо проверить расположение монтажных штифтов на конкретном корпусе.

Для какого монтажа предназначен комплект

• Тип стойки: открытая или шкафная конструкция с двумя вертикальными стойками.
• Высота оборудования: 1U.
• Ширина стойки: стандартное 19-дюймовое исполнение.
• Крепление к корпусу: за штатные боковые штифты совместимого коммутатора.
• Состав: левый и правый кронштейны; крепеж к стойке согласуется отдельно.
• Питание и интерфейсы: отсутствуют, это механическая принадлежность.

Arista описывает двухстоечный монтаж как установку пары трехточечных кронштейнов на боковые штифты шасси с последующим креплением фланцев к стойке. Отверстия имеют ключевую форму: кронштейн надевается на штифты, сдвигается до рабочего положения и фиксируется защелкой. Все точки должны войти в посадочные отверстия без перекоса.

Совместимые семейства

В официальных перечнях KIT-2POST-1U-NT указан для ряда 1U tool-less систем Arista, включая 7050QX-32S, модели 7050SX/7050TX, часть серии 7060X и отдельные 7280. Этот перечень нельзя автоматически распространять на любой коммутатор с логотипом Arista: внутри одного семейства встречаются корпуса разной глубины, массы и поколения креплений.

Наиболее надежная проверка выполняется по точному DCS-номеру коммутатора через Arista Accessory Kit Lookup. Дополнительно сравнивают assembly number снятого кронштейна, расстояние между штифтами и форму фиксатора. Номера ASY-00921-03 и ASY-00920 могут использоваться как перекрестные ориентиры, но не заменяют проверку корпуса.

Чем двухстоечный комплект отличается от четырехстоечного

KIT-2POST-1U-NT удерживает шасси за фланцы на двух передних либо центральных стойках и не содержит телескопических направляющих. Комплект KIT-4POST-NT предназначен для четырехстоечной установки и имеет другую механику. Эти изделия нельзя считать взаимозаменяемыми только потому, что они рассчитаны на оборудование 1U.

Arista рекомендует четырехстоечное крепление для тяжелых и глубоких устройств, а при двухстоечном монтаже ряда моделей — центральное положение. Неправильное фронтальное крепление длинного корпуса создает изгибающую нагрузку на кронштейны и стойку. До установки нужно оценить массу и глубину коммутатора, требования его руководства и допустимую нагрузку самой стойки.

Как проверить совместимость до покупки

• снять полный артикул DCS с шильдика коммутатора;
• найти рекомендованный kit model в официальном справочнике Arista;
• сравнить число, форму и шаг боковых монтажных штифтов;
• уточнить требуемое положение корпуса — переднее, центральное или заднее;
• проверить, нужны ли винты и закладные гайки для конкретной стойки;
• убедиться, что для данного веса разрешен двухстоечный монтаж.

Если штатное крепление сохранилось частично, полезно прислать фотографию боковой стенки корпуса и оставшейся детали с маркировкой. Это помогает исключить похожие, но несовместимые наборы KIT-7001, KIT-2POST, KIT-4POST-NT и крепления других поколений.

Монтаж и проверка комплекта

Перед установкой осматривают геометрию обеих деталей, ключевые отверстия, защелки и фланцы. Погнутый кронштейн нельзя выправлять непосредственно на корпусе: это может повредить штифты коммутатора. Левая и правая детали устанавливаются симметрично и на одной высоте, после чего шасси поднимают в стойку вдвоем и закрепляют подходящими винтами.

После монтажа проверяют отсутствие перекоса, надежность фиксации всех штифтов и свободное прохождение воздушного потока. Кронштейны не должны закрывать вентиляцию, блоки питания, вентиляторы или кабельные разъемы. Для обслуживания необходимо предусмотреть безопасное извлечение устройства без нагрузки на соседнее оборудование.

Заказ совместимого крепления

Перед отгрузкой аналога KIT-2POST-1U-NT-UHW проверяются парность деталей, геометрия, состояние защелок и соответствие посадочных отверстий заявленному образцу. Комплект поставки фиксируется отдельно, поскольку винты, закладные гайки и дополнительные элементы стойки могут не входить в набор.

Купить аналог KIT-2POST-1U-NT можно для восстановления штатного монтажа совместимого Arista 1U. Сообщите точную модель коммутатора и пришлите фото боковых штифтов — менеджер сверит крепление, подтвердит состав, наличие, срок доставки и условия гарантии.
