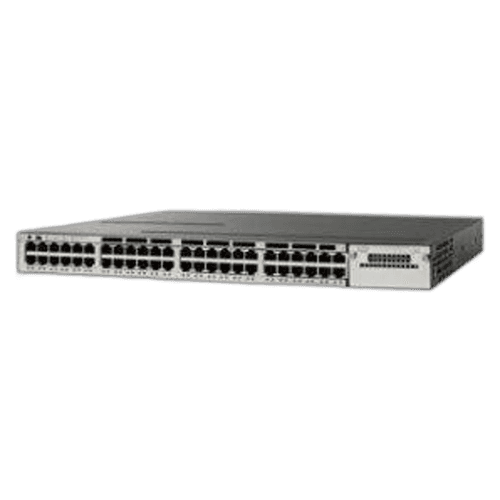

Коммутатор Cisco WS-C3750X-48T, 48 портов

Cisco WS-C3750X-48T: 48-портовый коммутатор без PoE

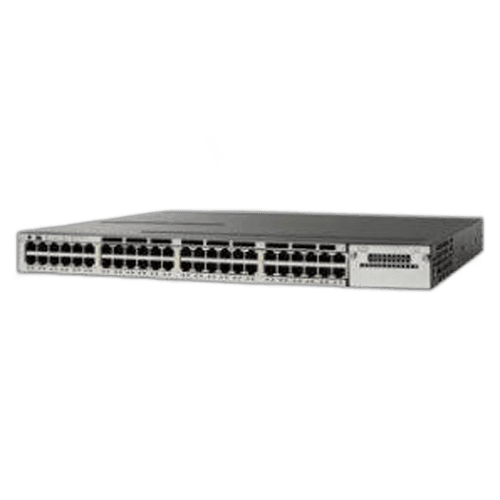

Cisco Catalyst WS-C3750X-48T — стековый коммутатор доступа с 48 медными портами Gigabit Ethernet. Буква T обозначает data-исполнение без питания PoE: устройство подключает компьютеры, серверы, принтеры и другое оборудование, которому не требуется электропитание по сетевому кабелю. Для IP-телефонов, камер или точек доступа следует выбирать модификации 48P, 48PF либо 48U, а не рассчитывать на включение PoE лицензией.

Карточка объединяет аппаратно одинаковые варианты WS-C3750X-48T-L, WS-C3750X-48T-S и WS-C3750X-48T-E. Последняя буква определяет программный набор: LAN Base, IP Base или IP Services. При заказе необходимо назвать точный суффикс либо требуемые функции маршрутизации, поскольку совпадение корпуса и портов не означает одинаковые лицензии.

Порты и сменный uplink-модуль

На передней панели размещены 48 интерфейсов 10/100/1000BASE-T. Uplink-порты находятся на отдельном горячезаменяемом сетевом модуле, который не входит в базовую конфигурацию шасси. Это дает возможность подобрать магистраль под действующую сеть, но требует проверки фактической комплектации восстановленного устройства.

• C3KX-NM-1G — четыре порта Gigabit Ethernet SFP;
• C3KX-NM-10G — до двух 10GbE SFP+ либо до четырех 1GbE SFP;
• C3KX-NM-10GT — два медных порта 1/10GBASE-T;
• C3KX-SM-10G — сервисный модуль с двумя 1/10GbE SFP+ и функциями NetFlow/MACsec.

Скорость пересылки 48-портовой модели с двумя 10GbE uplink достигает 101,2 млн пакетов в секунду, коммутационная матрица серии — 160 Гбит/с. Поддерживаются jumbo frame до 9216 байт. Конкретные трансиверы, DAC и оптические линии нужно сверять с выбранным модулем и версией Cisco IOS.

Чем отличаются L, S и E

LAN Base (-L) предназначен преимущественно для L2-доступа и поддерживает до 255 VLAN. IP Base (-S) добавляет базовую маршрутизацию, routed access, OSPF в предусмотренном для этого набора объеме, StackPower и MACsec. IP Services (-E) открывает расширенные функции IPv4/IPv6, включая EIGRP, OSPF, BGP, PIM и дополнительные возможности маршрутизации.

Уровень функций определяется активированной лицензией Cisco IOS, а не только надписью в коммерческом названии. LAN Base допускается объединять в стек с другими 3750-X LAN Base; смешанный стек LAN Base с IP Base или IP Services официально не поддерживается. Перед заменой участника действующего стека нужно сверить feature set и образ ПО.

StackWise Plus и StackPower

StackWise Plus объединяет до девяти Catalyst 3750-X в один логический коммутатор с общей точкой управления. Полоса стекового кольца составляет 64 Гбит/с. Локальный трафик между портами одного участника не обязан проходить через кольцо, что сохраняет стековую полосу для межкоммутаторного обмена. Стековые кабели являются отдельными компонентами и должны соответствовать расстоянию между устройствами.

StackPower объединяет источники питания максимум четырех коммутаторов в общий пул. Система может работать в режиме совместного использования мощности или резервирования. Для модели 48T функция не связана с PoE: она обеспечивает питание самих участников стека. Нужны специальные StackPower-кабели; их нельзя заменить обычными StackWise-соединениями.

Питание и аппаратные параметры

Штатный блок питания для 48-портовой data-модели — C3KX-PWR-350WAC. Шасси имеет два отсека и поддерживает резервирование; обычно коммутатор поставлялся с одним БП, а второй приобретался отдельно. Возможна установка 440-ваттного DC-источника и сочетание AC/DC, однако фактический комплект следует проверять до отгрузки.

WS-C3750X-48T занимает 1U, его размеры составляют около 445 × 44,5 × 460 мм, масса — 7,4 кг. Встроено 256 МБ DRAM и 64 МБ flash. Cisco указывает MTBF 171 846 часов. Для корректного монтажа дополнительно требуются направляющие или крепеж, силовые и стековые кабели.

Заказ Cisco WS-C3750X-48T

В 49 Порт можно купить Cisco WS-C3750X-48T в состоянии REF / восстановленное продавцом для расширения доступа, восстановления стека или создания резерва. Перед отгрузкой проверяются загрузка IOS, 48 медных портов, uplink-модуль, вентиляторы, блоки питания и стековые интерфейсы. В предложении фиксируются точный суффикс L/S/E, версия ПО и комплект кабелей.

Цена WS-C3750X-48T зависит от лицензии, uplink-модуля, числа БП и дополнительных компонентов. Сообщите желаемый feature set, тип магистрали и параметры существующего стека. Доставка выполняется транспортной компанией или почтой; срок заказной поставки может составлять несколько недель.
