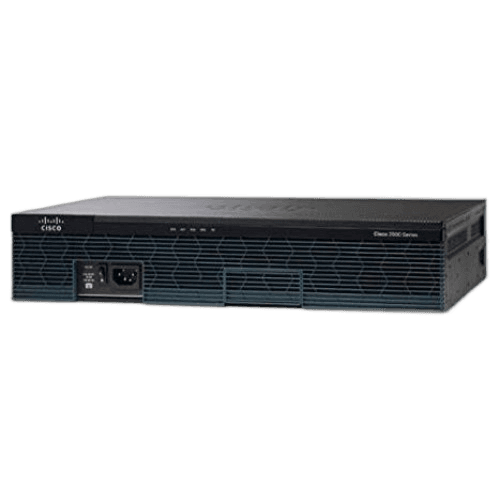

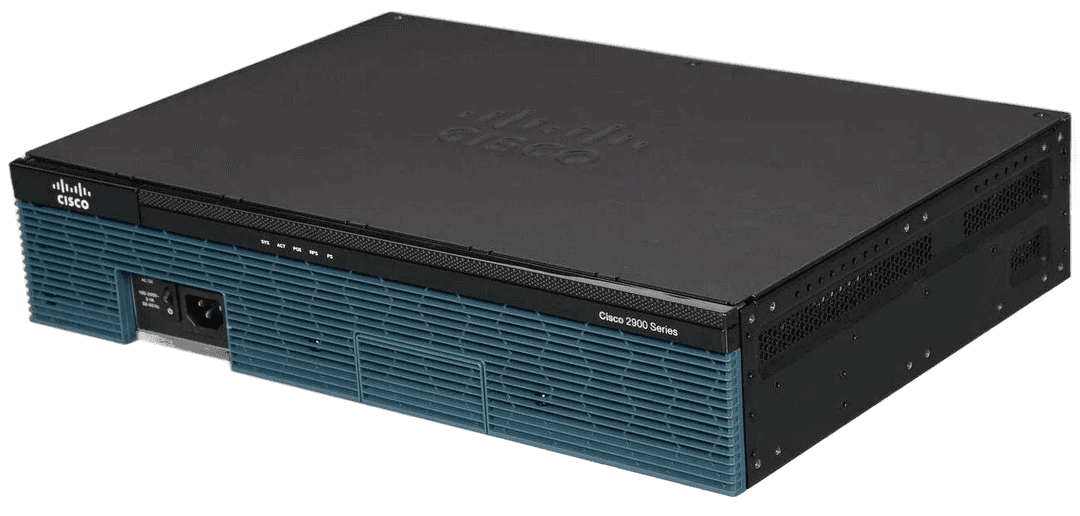

Маршрутизатор Cisco 2911

Cisco 2911 ISR G2 — платформа для связи и сервисов филиала

Cisco CISCO2911/K9 — модульный маршрутизатор поколения ISR G2, рассчитанный на филиалы, территориальные офисы и площадки с несколькими каналами связи. В отличие от младшего Cisco 2901, модель имеет три встроенных Gigabit Ethernet, отдельный слот Service Module и более просторный корпус 2U. На одной платформе можно объединить IP-маршрутизацию, защищенные туннели, голосовой шлюз, резервирование WAN и локальные сервисы.

Заводская конфигурация CISCO2911/K9 включала IP Base, 512 МБ DRAM и CompactFlash 256 МБ. Четыре EHWIC, два слота PVDM3, внутренний ISM и один Service Module позволяют собрать разные аппаратные варианты. Поэтому название шасси не раскрывает комплект целиком: интерфейсные карты, DSP, лицензии, память и блок питания нужно сверять по инвентаризации конкретного экземпляра.

Три Ethernet-порта и модульные WAN-интерфейсы

Встроенные GE0/0, GE0/1 и GE0/2 работают через медные RJ-45 с auto-MDIX. У Cisco 2911 нет штатного SFP-порта, поэтому оптика или специализированные каналы добавляются совместимыми модулями. Четыре EHWIC принимают карты serial, T1/E1, xDSL, Ethernet, беспроводного доступа и телефонии из перечня ISR G2.

• 3 × 10/100/1000BASE-T для WAN и LAN-сегментов;
• 4 × EHWIC для интерфейсных карт;
• 1 × Service Module для сервисного оборудования;
• 1 × ISM для внутреннего приложения;
• 2 × PVDM3 для голосовой обработки;
• два USB, консоль RJ-45 и mini-USB, отдельный AUX.

Service Module — существенное отличие 2911 от 2901: он позволял размещать поддерживаемые сервисные модули внутри маршрутизатора, не занимая внешний сервер. Однако совместимость зависит от типа модуля и версии IOS. Покупка пустого шасси не включает такие компоненты автоматически.

Маршрутизация и устойчивость каналов

При соответствующей лицензии платформа поддерживает IPv4/IPv6, OSPF, EIGRP, BGP, IS-IS, multicast, MPLS, GRE, IPsec и L2/L3 VPN. QoS, NBAR, Policy-Based Routing, CBWFQ и WRED позволяют разделять трафик приложений и голоса. IP SLA вместе с объектным отслеживанием помогает контролировать доступность операторов и переключать резервный маршрут.

Аппаратное ускорение криптографии предназначено для VPN без полного переноса нагрузки на основной процессор. Фактическая пропускная способность зависит от набора сервисов, размера пакета, шифрования и конфигурации. Для современного канала нельзя ориентироваться только на скорость трех гигабитных портов: ISR G2 проектировался под филиальные нагрузки своего поколения.

Лицензии IOS и голосовые функции

Универсальный образ Cisco IOS содержит несколько технологических пакетов, но доступ к функциям определяется лицензиями. Для серии 2900 использовались Data, Security и Unified Communications. Перед внедрением проверяются выводы show version, show license и show inventory; они подтверждают образ, статус пакетов, серийные номера и установленные модули.

С PVDM3, voice-картами и UC-лицензией Cisco 2911 может работать как голосовой шлюз, CUBE, Cisco Unified SRST или Communications Manager Express. Производитель заявлял для этой модели до 50 сеансов SRST и до 50 пользователей CCME. Реальная емкость определяется кодеками, числом DSP, сигнализацией и активированным ПО.

Питание и установка в стойку

Корпус занимает 2U, но имеет сравнительно небольшую глубину: 88,9 × 438,2 × 304,8 мм. Масса с обычным AC-блоком без модулей составляет около 8,2 кг, полностью укомплектованного устройства — до 9,5 кг. Поддерживались AC, AC-PoE и DC-PoE варианты питания; конкретный БП должен соответствовать требуемым модулям и EtherSwitch-картам.

С обычным AC-блоком потребление зависит от наполнения и находится примерно в диапазоне 65–220 Вт; с AC-PoE — 70–330 Вт. Вход AC автоматически выбирает напряжение 100–240 В. Для эксплуатации требуется свободный воздушный поток, корректное заземление и стойка, рассчитанная на массу маршрутизатора вместе с кабелями.

Возраст платформы и безопасная эксплуатация

Cisco 2911 снят с продажи и используется прежде всего для поддержки существующих сетей, совместимости с EHWIC/PVDM3 или замены вышедшего из строя ISR G2. Перед вводом в работу следует удалить чужую конфигурацию, проверить допустимый релиз IOS и закрыть управление от недоверенных сегментов. Для нового проекта с высокой скоростью VPN лучше сравнить платформу с актуальными ISR.

Что проверяем перед отгрузкой

• PID CISCO2911/K9, серийный номер и аппаратную версию;
• загрузку IOS, DRAM, CompactFlash и лицензионные пакеты;
• работу трех GE, EHWIC, SM, ISM, PVDM3 и консольных портов;
• тип блока питания, вентиляторы и отсутствие ошибок POST;
• модули, крепления и кабели, входящие в согласованный комплект.

Купить Cisco 2911 можно для филиальной маршрутизации, голосового шлюза или ремонта сети ISR G2. Сообщите нужные интерфейсы, VPN- и UC-функции — мы проверим комплектацию и лицензии до поставки. На выбранную позицию предоставляется гарантия; доставка выполняется транспортной компанией или почтой.
