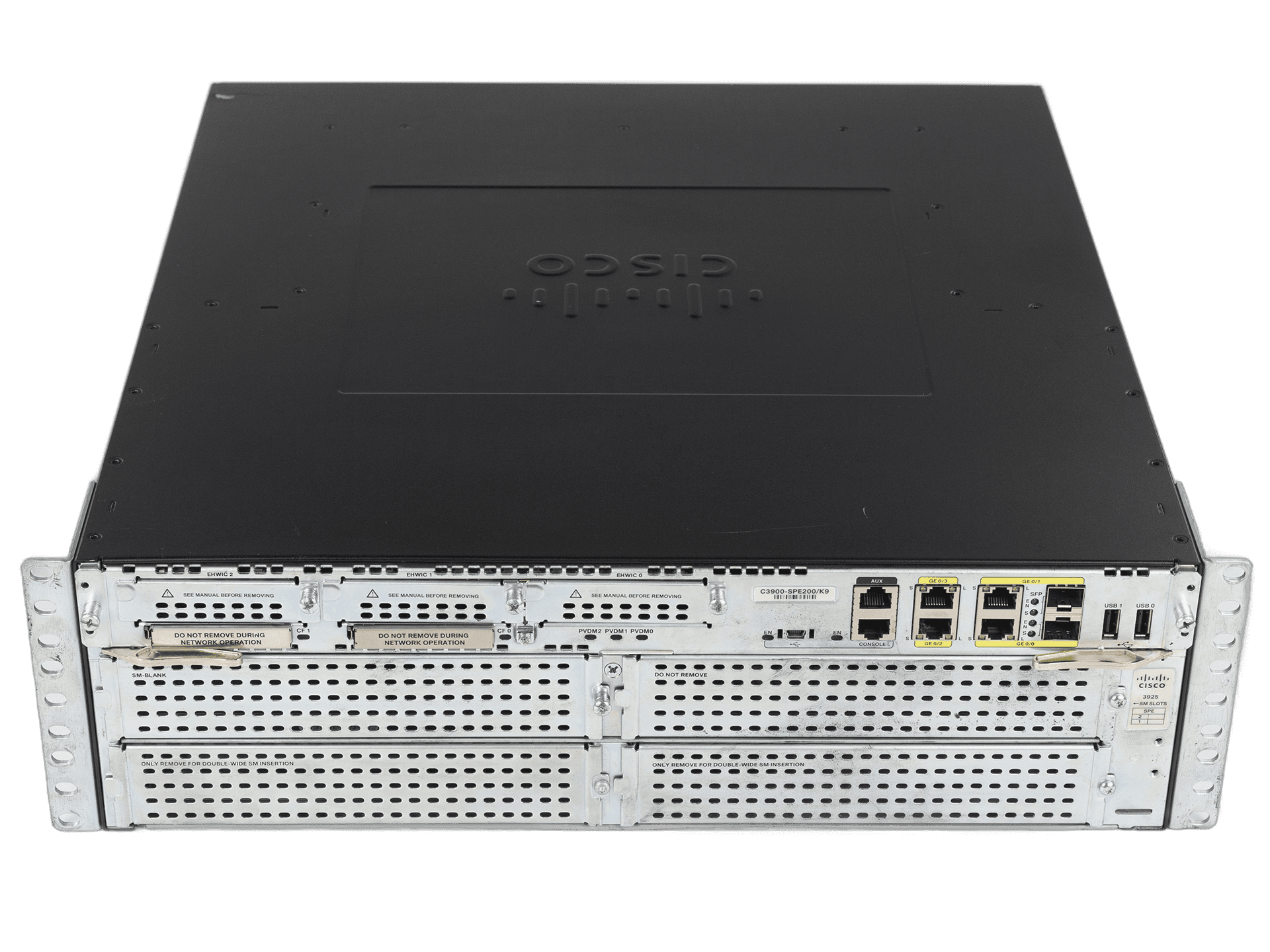

Маршрутизатор Cisco 3925-CHASSIS

Cisco CISCO3925-CHASSIS: модульное шасси маршрутизатора ISR G2

Cisco CISCO3925-CHASSIS — аппаратная платформа маршрутизатора Cisco 3925 из семейства Integrated Services Routers Generation 2. Она рассчитана на корпоративные узлы и крупные филиалы, где в одном корпусе требуется объединить маршрутизацию, защищенные соединения, голосовые интерфейсы и сервисные модули. Формат 3U дает больше места для расширения, чем у младших ISR 2900, а съемный Services Performance Engine позволяет обслуживать системную плату и внутренние компоненты.

Обозначение CHASSIS важно читать буквально: карточка относится к шасси, а не к заранее определенному комплекту с конкретной лицензией, WAN-картами и голосовыми DSP. Фактическая поставка может включать SPE100, блок питания, память и CompactFlash, но их наличие и параметры необходимо закрепить в заказе. Интерфейсные EHWIC, сервисные модули, PVDM3 и программные лицензии не следует считать установленными без отдельного подтверждения.

Базовые интерфейсы Cisco 3925

Штатная платформа с SPE100 предоставляет три логических порта Gigabit Ethernet. Для двух из них предусмотрены альтернативные позиции SFP: конфигурация работает либо с тремя медными RJ-45 GE, либо с одним RJ-45 и двумя SFP. SFP и соседний медный интерфейс одной пары нельзя использовать одновременно. Дополнительно доступны два USB Type A, консоль RJ-45, консоль mini-USB и вспомогательный AUX-порт.

• Gigabit Ethernet: три логических интерфейса 10/100/1000 Мбит/с.
• SFP: две совмещенные позиции для замены соответствующих RJ-45-интерфейсов.
• Консоль: RJ-45 и mini-USB Type B.
• USB: два порта Type A для поддерживаемых накопителей и токенов.
• AUX: отдельный RJ-45 для внеполосного управления.

Возможности расширения

Cisco 3925 поддерживает четыре одноширинных EHWIC либо две двухширинные карты. Эти позиции применяются для WAN, serial, voice и других интерфейсов; совместимость зависит от типа карты и версии Cisco IOS. Два отсека Service Module принимают два одноширинных модуля либо сочетание одного одноширинного и одного двухширинного. Для старых сетевых модулей требуется соответствующий адаптер.

Внутри предусмотрены один слот ISM и четыре позиции PVDM3. Голосовые функции появляются только при наличии подходящих DSP и лицензий. Установка PVDM2 возможна через адаптер, однако Cisco запрещает смешивать PVDM2 и PVDM3 в одной системе. Такая архитектура позволяет собрать маршрутизатор под конкретную задачу, но делает проверку комплектации обязательной.

Services Performance Engine и память

Штатным процессорным модулем Cisco 3925 является SPE100. Для этого корпуса Cisco также допускает SPE200, однако это отдельный вариант модернизации; его нельзя автоматически приписывать любой позиции CISCO3925-CHASSIS. На шильдиках корпуса и SPE указаны разные PID и серийные номера, поэтому при приемке следует проверить оба.

Платформа использует ECC-память VLP RDIMM. Базовая конфигурация Cisco состоит из двух модулей по 512 МБ, всего 1 ГБ; максимальный поддерживаемый объем — 2 ГБ, по 1 ГБ в каждом из двух слотов. Оба модуля должны иметь одинаковую плотность. Для хранения образа IOS предусмотрены две внешние позиции CompactFlash; официальное ограничение составляет до двух карт по 4 ГБ.

Корпус, питание и условия установки

Шасси занимает 3U и имеет размеры 133,4 × 438,2 × 476,2 мм. Масса с обычным AC-блоком питания без дополнительных модулей составляет около 17,69 кг, полностью оснащенная система может весить до 27,21 кг. Маршрутизатор устанавливается в стойку с соблюдением направления вентиляции и свободного пространства для забора и выброса воздуха.

Для серии доступны AC, AC с поддержкой PoE и DC-варианты питания, а также внутренняя резервируемая схема с двумя блоками. Тип и количество БП зависят от конкретной комплектации. Наличие двух разъемов само по себе не подтверждает установку резервного источника. Если планируется питание PoE-модулей, нужно отдельно сверить тип БП и требуемый бюджет мощности.

Что проверить перед покупкой шасси

• PID и серийные номера корпуса и установленного SPE;
• наличие SPE100 или другого согласованного процессорного модуля;
• объем ECC DRAM и емкость обеих CompactFlash;
• тип, количество и исправность блоков питания;
• установленные EHWIC, SM, ISM и PVDM3 либо наличие заглушек;
• версию Cisco IOS, лицензионные пакеты и право их передачи;
• комплект стоечных креплений, кабелей питания и консольного кабеля;
• работу вентиляторов, портов, слотов и загрузку без аппаратных ошибок.

Купить Cisco CISCO3925-CHASSIS

В 49 Порт можно купить шасси Cisco CISCO3925-CHASSIS с согласованной аппаратной комплектацией. Перед отгрузкой проверим запуск платформы, память, накопители, встроенные интерфейсы и установленные модули, зафиксируем состояние и состав поставки. Сообщим актуальную цену, срок подготовки и гарантию. Для точного предложения пришлите требования к WAN-интерфейсам, VPN, голосовым сервисам и резервированию питания; заказ отправим транспортной компанией или почтой.
