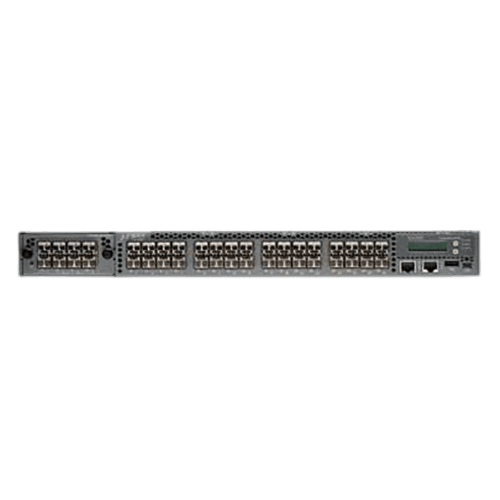

Коммутатор Juniper EX4550-32F-AFO, 32 порта

Juniper EX4550-32F-AFO для оптической агрегации 1/10GbE

Juniper EX4550-32F-AFO — стоечный коммутатор высотой 1U с 32 фиксированными портами SFP/SFP+, рассчитанными на подключения 1 и 10 Гбит/с. Модель подходит для агрегации каналов доступа, подключения серверов и систем хранения, а также для построения компактного 10GbE-узла в ЦОД или корпоративной сети. Суффикс AFO обозначает конкретное направление охлаждения: воздух поступает со стороны портов и выводится со стороны блоков питания.

Базовые 32 интерфейса можно дополнить через два слота расширения, расположенные спереди и сзади корпуса. Такая конструкция позволяет наращивать плотность оптических или медных 10GbE-подключений, добавлять 40GbE QSFP+ либо выделенные порты Virtual Chassis. Конкретный состав модулей выбирают под существующую топологию, а не только по требуемому количеству разъёмов.

Где EX4550-32F-AFO особенно уместен

• Агрегация доступа: сбор нескольких гигабитных и десятигигабитных линий на одном устройстве;
• серверные стойки: подключение серверов, гипервизоров, NAS и iSCSI-узлов по оптике или DAC;
• модернизация сети: постепенный переход с 1GbE на 10GbE без одновременной замены всей кабельной инфраструктуры;
• единое управление: объединение совместимых коммутаторов в Virtual Chassis;
• конвергентная сеть: транзит FCoE с поддержкой механизмов Data Center Bridging.

По данным Juniper, коммутационная ёмкость платформы составляет 480 Гбит/с, а полнодуплексная производительность — до 960 Гбит/с и 714 млн пакетов в секунду. Порты работают на линейной скорости, поэтому EX4550 можно использовать там, где важны предсказуемая задержка и высокая плотность 10GbE-соединений.

Расширение и Virtual Chassis

Два модульных отсека поддерживают несколько вариантов расширения: по восемь дополнительных SFP/SFP+ или 10GBASE-T, по два 40GbE QSFP+ либо модуль Virtual Chassis с двумя соединениями по 64 Гбит/с. С двумя восьмипортовыми модулями плотность достигает 48 портов 10GbE в одном корпусе. Оптика, DAC-кабели и сами модули расширения не входят в базовую конфигурацию автоматически — их наличие фиксируется отдельно.

Технология Virtual Chassis позволяет объединить до десяти совместимых устройств в один логический коммутатор с общей точкой управления. EX4550 может работать в смешанном стеке с поддерживаемыми моделями EX4200 и EX4500. Перед включением в действующий Virtual Chassis необходимо сверить версии Junos OS, типы соединительных модулей и схему резервирования.

Что означает исполнение AFO

В версии AFO (Airflow Out) холодный воздух забирается через портовую сторону, проходит через шасси и выходит на стороне блоков питания. Это исполнение используют в стойках, где передняя панель коммутатора обращена к холодному коридору. Для обратного направления существует отдельная модификация AFI; считать её полной заменой AFO без проверки схемы охлаждения нельзя.

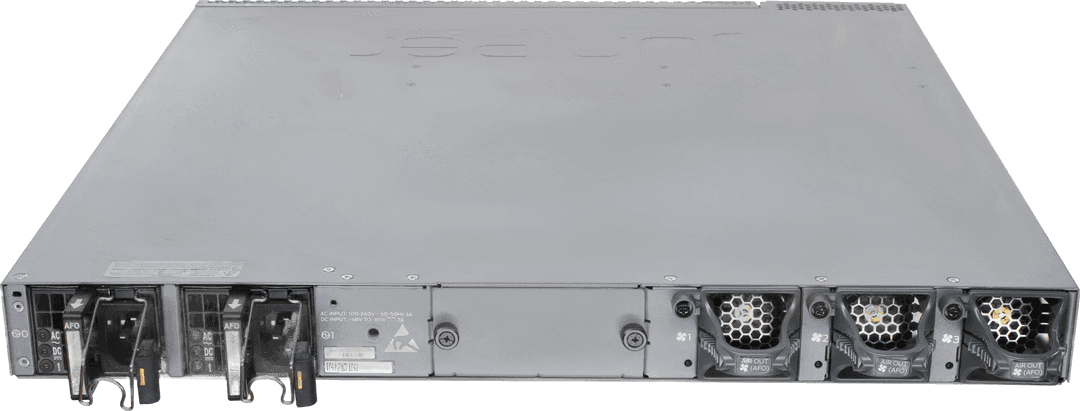

Вентиляторы и источники питания должны иметь одинаковое направление воздушного потока. При подборе восстановленного оборудования мы проверяем маркировку установленных FRU и можем предоставить фотографию задней панели конкретного экземпляра. Такой контроль важнее внешнего сходства: лицевая часть AFO и AFI практически одинакова.

Надёжность, питание и эксплуатация

Платформа поддерживает резервные блоки питания с распределением нагрузки и сменные вентиляторы с регулируемой скоростью. Для EX4550-32F без модулей расширения Juniper указывает потребление около 175 Вт при передаче на полной скорости; с одним восьмипортовым модулем — около 195 Вт, с двумя — около 215 Вт. Комплект EX4550-32F-AFO по каталогу производителя включает один AC-блок питания 650 Вт, поэтому второй PSU следует оговаривать отдельно.

Коммутатор работает под управлением Junos OS и поддерживает функции L2/L3, VLAN, LAG, динамическую маршрутизацию, QoS, jumbo frame до 9000 байт, sFlow и средства централизованного управления. Набор доступных функций может зависеть от версии программного обеспечения и лицензий. При замене действующего узла желательно сообщить используемый релиз Junos и перечень необходимых протоколов.

Купить Juniper EX4550-32F-AFO с проверкой комплектации

Перед отгрузкой мы проверяем запуск устройства, состояние портов, работу вентиляторов и блоков питания, отсутствие аварийных сообщений и соответствие компонентов направлению AFO. По запросу согласуем наличие креплений, модулей расширения, второго PSU, трансиверов и кабелей. Для точного предложения достаточно указать количество коммутаторов, требуемые интерфейсы и желаемую комплектацию.

Цена Juniper EX4550-32F-AFO зависит от состояния конкретного экземпляра и набора установленных модулей. На согласованное оборудование предоставляется гарантия. Доставка выполняется транспортной компанией или почтой по России; если нужная конфигурация поставляется под заказ, срок может составлять несколько недель.
