Комплект крепежа SNR-C9148-RMB-Z для Cisco MDS 9148

Стоечный комплект SNR-C9148-RMB-Z для Cisco MDS 9148

SNR-C9148-RMB-Z — не коммутатор и не оригинальная запчасть Cisco, а совместимый комплект российского бренда SNR для установки Fibre Channel-коммутатора Cisco MDS 9148 в телекоммуникационную стойку. В карточке показаны именно монтажные детали: две длинные опорные направляющие, два коротких передних кронштейна и крепёж. Оцинкованная поверхность защищает сталь от коррозии при эксплуатации в сухом серверном помещении и хорошо переносит повторный монтаж.

Такой комплект нужен, когда штатные рельсы и «уши» были утрачены при демонтаже либо коммутатор поступил без монтажных принадлежностей. Артикул SNR-C9148-RMB-Z следует проверять целиком: внешне рельсы для разных поколений MDS похожи, но длина, профиль направляющих и расположение отверстий на боковинах шасси могут не совпадать.

Подтверждённая совместимость

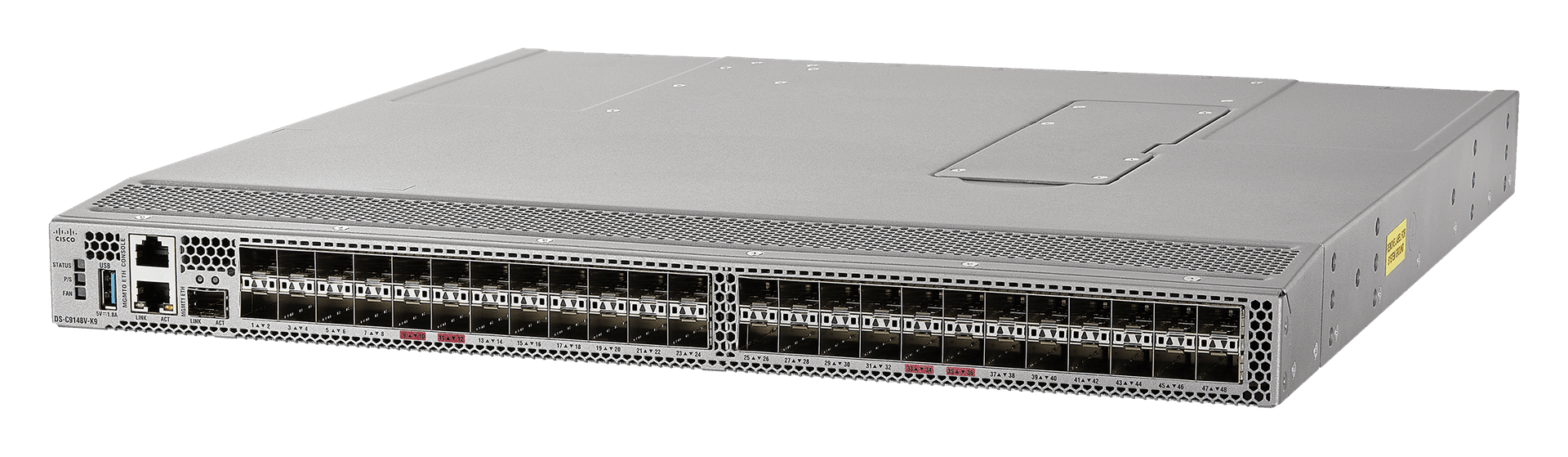

Производитель указывает для комплекта модель Cisco MDS C9148, то есть первое поколение MDS 9148 с обозначениями семейства DS-C9148. Это компактный SAN-коммутатор высотой 1RU. Суффиксы в названиях самих коммутаторов могут обозначать число активированных Fibre Channel-портов, но механическая проверка всё равно выполняется по полной заводской наклейке на корпусе.

SNR-C9148-RMB-Z нельзя автоматически считать совместимым с MDS 9148S, 9148T или 9148V. Эти устройства относятся к следующим поколениям и имеют собственные монтажные комплекты. Совпадение числа «9148» и высоты 1RU не гарантирует одинаковую геометрию. Перед заказом достаточно прислать фотографию шильдика коммутатора и боковой стенки в зоне крепёжных отверстий — менеджер сопоставит их с комплектом.

Что входит в комплект

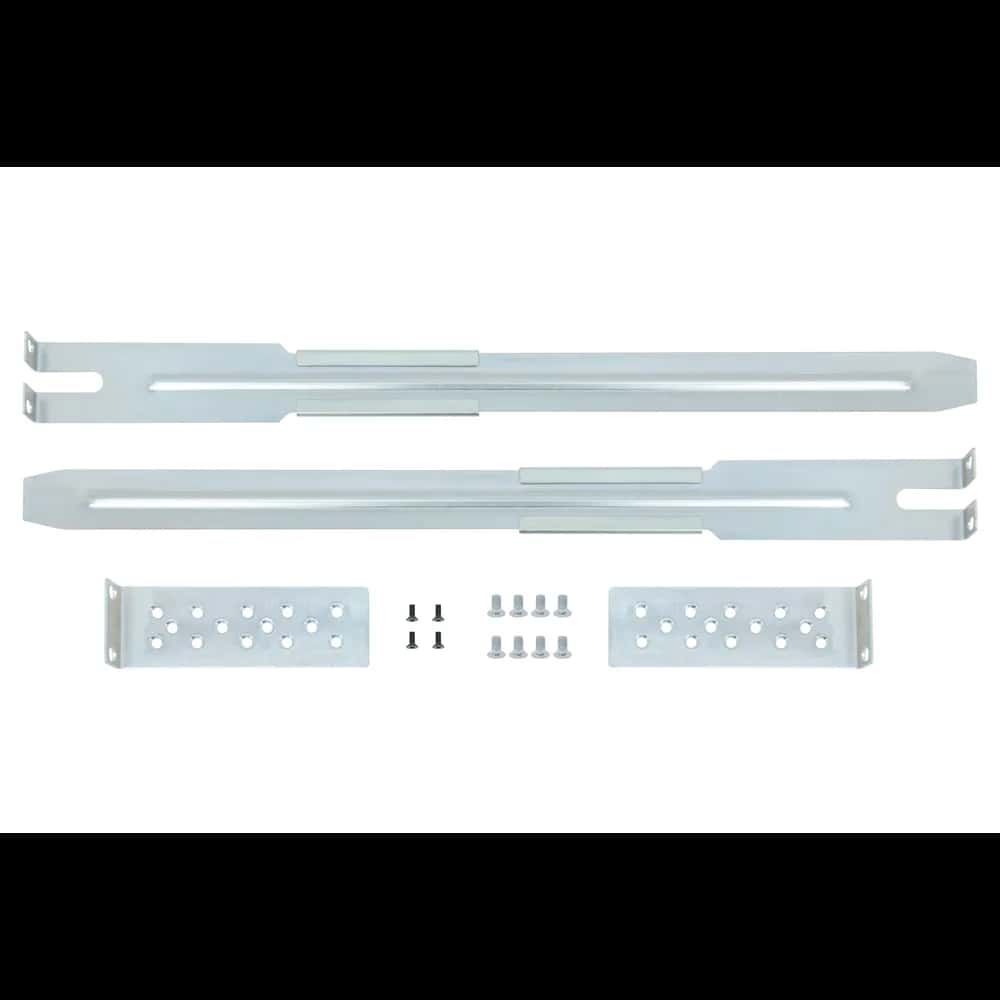

По данным карточки производителя, поставка содержит крепления и 12 винтов. На эталонной фотографии видны две длинные направляющие, два коротких перфорированных кронштейна и две группы винтов. Длинные детали поддерживают корпус по глубине, а передние кронштейны фиксируют его на вертикальных профилях стойки. Конкретное распределение винтов между шасси и стойкой сверяют при приёмке: резьба в корпусе и тип отверстий в стойке требуют подходящего крепежа.

В карточку не входят сам Cisco MDS 9148, оптические модули, кабельные организаторы, клеточные гайки и дополнительная монтажная полка. Если часть винтов отсутствует либо отличается от показанного набора, комплектность согласуется до оплаты. Для восстановленного продавцом экземпляра мы отдельно проверяем, что направляющие образуют парные левую и правую стороны, не имеют критических изгибов и свободно соединяются по профилю.

Установка в стойку

До монтажа стойку фиксируют на месте, выбирают одинаковую высоту на всех вертикальных профилях и освобождают соседнее пространство. Коммутатор отключают от питания и оптических линий. Кронштейны прикладывают к штатным отверстиям шасси без рассверливания корпуса, а направляющие устанавливают строго горизонтально. Все винты сначала наживляют вручную и только после выравнивания затягивают окончательно — так меньше риск перекоса тонкого 1RU-корпуса.

В руководстве Cisco для серии MDS 9100 отдельно подчёркнуты устойчивость стойки, одинаковая высота опор и сохранение пространства для вентиляции и обслуживания. При задней ориентации оборудования также учитывают радиус изгиба Fibre Channel-патч-кордов. Направляющие не должны зажимать кабели, перекрывать вентиляторы или мешать извлечению блоков питания. Тяжёлое оборудование над коммутатором устанавливают только после проверки общей нагрузки на стойку.

Проверка перед заказом

• точная модель на шильдике — Cisco MDS 9148 без суффиксов S, T или V;
• 19-дюймовая стойка и расстояние между передними и задними профилями;
• совпадение отверстий на корпусе с короткими кронштейнами;
• наличие двух направляющих, двух передних креплений и 12 винтов;
• отсутствие изгибов, трещин, сорванной резьбы и сильной коррозии;
• достаточный зазор для оптических кабелей, вентиляции и обслуживания.

На складе числятся две единицы в состоянии «восстановленное продавцом». Перед отправкой комплект раскладывается и фотографируется, детали сверяются попарно, а крепёж упаковывается отдельно, чтобы не потеряться и не поцарапать оцинкованные элементы. По запросу менеджер подтвердит фактический состав конкретного экземпляра и приложит дополнительные снимки.

Когда этот комплект полезен

Чтобы получить предложение, укажите модель коммутатора, глубину стойки, тип её вертикальных профилей и нужное количество комплектов. Мы сверим артикул, состояние деталей и крепёж, после чего согласуем цену, гарантию и способ доставки. Если на шильдике указана другая версия MDS 9148, сначала подберём соответствующий комплект и не будем выдавать визуально похожие рельсы за совместимые.
