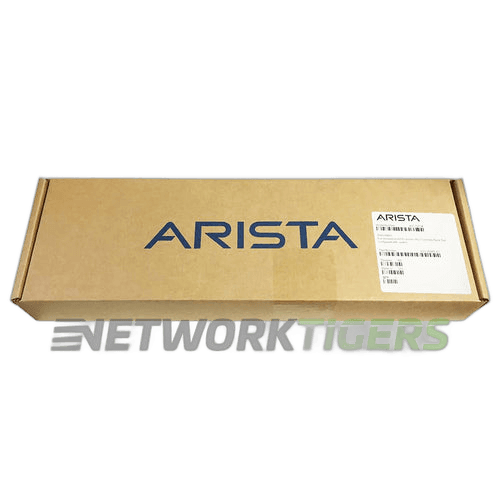

Крепление Arista KIT-7001

Arista KIT-7001 для монтажа 1RU-коммутатора

Arista KIT-7001 - фирменный комплект направляющих и аксессуаров для установки совместимых коммутаторов Arista высотой 1RU. Основной сценарий - четырехстоечная 19-дюймовая стойка глубиной от 22 до 32 дюймов. В набор также входят детали для двухстоечного крепления; при таком варианте Arista рекомендует центральное расположение шасси.

Комплект нельзя выбирать только по высоте устройства. У Arista существуют несколько поколений внешне похожих направляющих, а отверстия, фиксаторы и адаптеры рассчитаны на определенные корпуса. Перед покупкой нужно проверить точную модель коммутатора через официальный Accessory Kit Lookup. Совпадение форм-фактора 1U еще не подтверждает механическую совместимость.

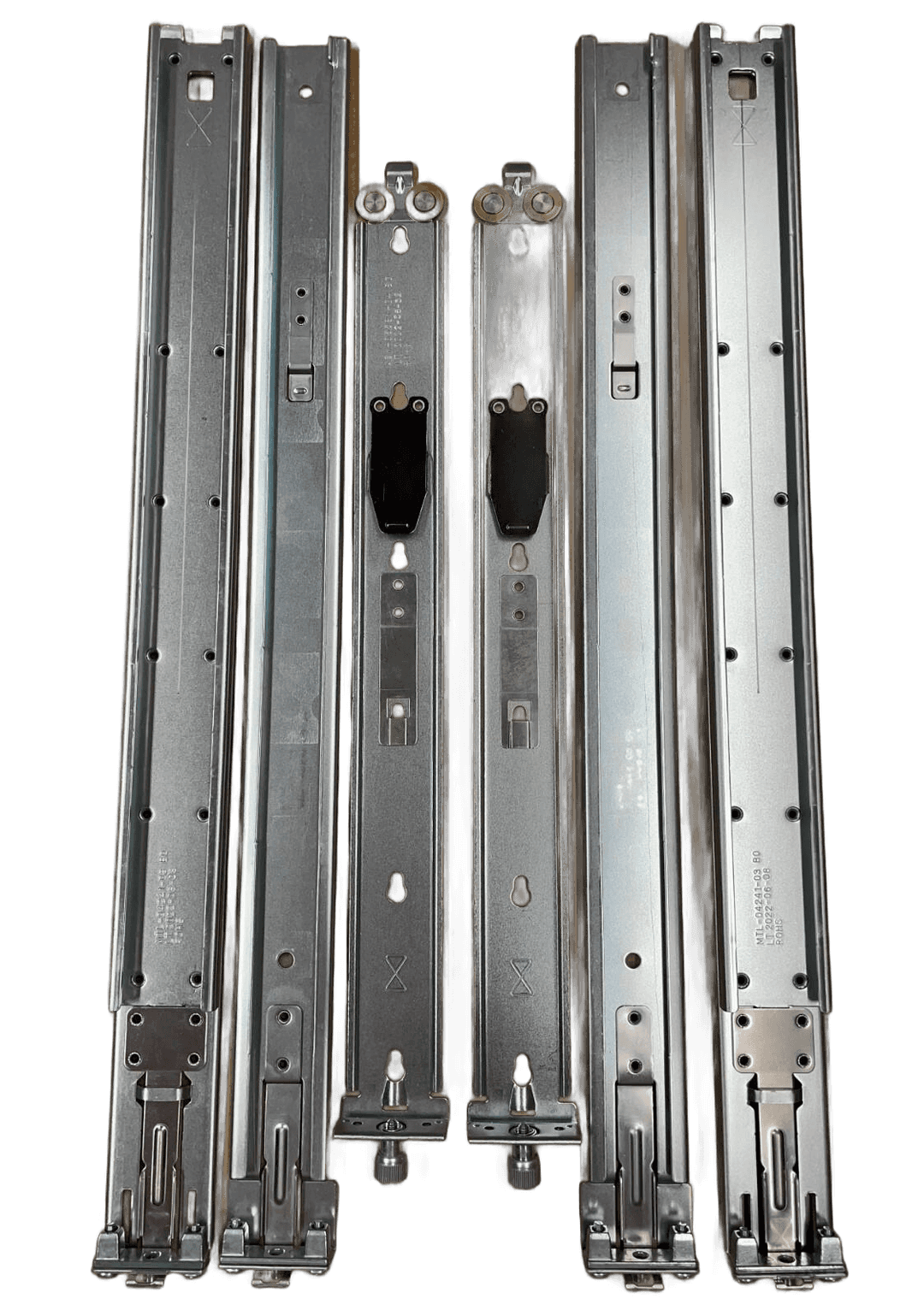

Состав полного KIT-7001

• 2 кронштейна для двухстоечного монтажа ASY-00921;
• 2 передних направляющих ASY-00905-0X с направляющим блоком;
• 2 задних выдвижных направляющих ASY-00916-0X;
• 2 rack ear ASY-01098-05 с невыпадающим барашковым винтом;
• 2 кабеля питания C13-C14, 13 А, 250 В, длиной 2 м;
• патч-кабель RJ-45 длиной 2 м;
• кабель-консоль RJ-45 с адаптером DB9 длиной 2 м;
• идентификационная бирка.

На вторичном рынке под названием KIT-7001 нередко продают только металлические элементы. Это может быть подходящим вариантом, если нужны именно направляющие, но такая поставка не равна полному заводскому accessory kit. В предложении необходимо отдельно перечислить количество передних и задних частей, rack ear, двухстоечных кронштейнов и кабелей.

Диапазон глубины стойки

Штатные четырехстоечные направляющие рассчитаны на расстояние между передними и задними вертикальными профилями приблизительно 22–32 дюйма, то есть 56–81 см. Измерять нужно рабочую глубину между монтажными плоскостями, а не внешнюю глубину шкафа. Если расстояние больше, стандартные рельсы не обеспечат корректную фиксацию.

Для стоек глубиной 32–42 дюйма Arista предусматривает удлиненный вариант KIT-7001-4POST-L. Это отдельный артикул, а не дополнительная секция, которую можно без проверки соединить с любыми деталями KIT-7001. Для тяжелых и глубоких шасси применяется поколение KIT-7101 с deep chassis adapter. Подмена одного семейства другим может привести к перекосу корпуса или невозможности защелкнуть направляющие.

Совместимость с коммутаторами Arista

KIT-7001 встречается в документации разных серий Arista 7000, однако не все модели этих серий используют одинаковый монтаж. Производитель прямо предупреждает: компоненты KIT-7001/7002 нельзя смешивать с KIT-7101/7102. Металлические детали могут выглядеть похоже, но различаются геометрией и совместимостью с удлинителями.

Для проверки нужны полный PID коммутатора, высота корпуса, его глубина и тип штатного accessory kit. Если на направляющих сохранились assembly part number, их следует сопоставить с перечнем производителя. Для устройства с нестандартно глубоким шасси либо более новой tool-free системой лучше подобрать рекомендованный комплект, а не дорабатывать крепеж вручную.

Монтаж и проверка состояния

Перед установкой осматривают направляющие на изгиб, трещины, поврежденные защелки и сорванную резьбу. Передняя и задняя части должны свободно перемещаться и фиксироваться без чрезмерного усилия. Парные элементы устанавливают симметрично; смешивать левую и правую сторону из разных ревизий нельзя.

Сначала направляющие закрепляют в стойке и проверяют одинаковую высоту по четырем профилям. Затем к шасси устанавливают rack ear и аккуратно заводят устройство в рельсы. Тяжелый коммутатор безопаснее монтировать вдвоем. Силовые и консольные кабели прокладывают после механической фиксации, чтобы они не удерживали вес оборудования и не мешали вентиляции.

Для двухстоечной стойки используются соответствующие кронштейны, причем Arista рекомендует центральный монтаж. Передний консольный монтаж глубокого шасси создает большой рычаг и должен применяться только тогда, когда он прямо разрешен руководством конкретной модели.

Купить Arista KIT-7001 в 49 Порт

Заказать монтажный комплект Arista KIT-7001 можно для восстановления утраченного крепежа или установки совместимого 1RU-коммутатора в стойку. Перед предложением мы сверим модель оборудования, глубину между стойками и требуемый вариант монтажа, а также перечислим фактически входящие элементы.

Для подбора сообщите полный артикул коммутатора и рабочую глубину стойки. Цена зависит от комплектности и состояния направляющих. Согласованный состав фиксируется до отгрузки, чтобы вместо полного набора покупатель не получил только одну пару несовместимых рельсов.
