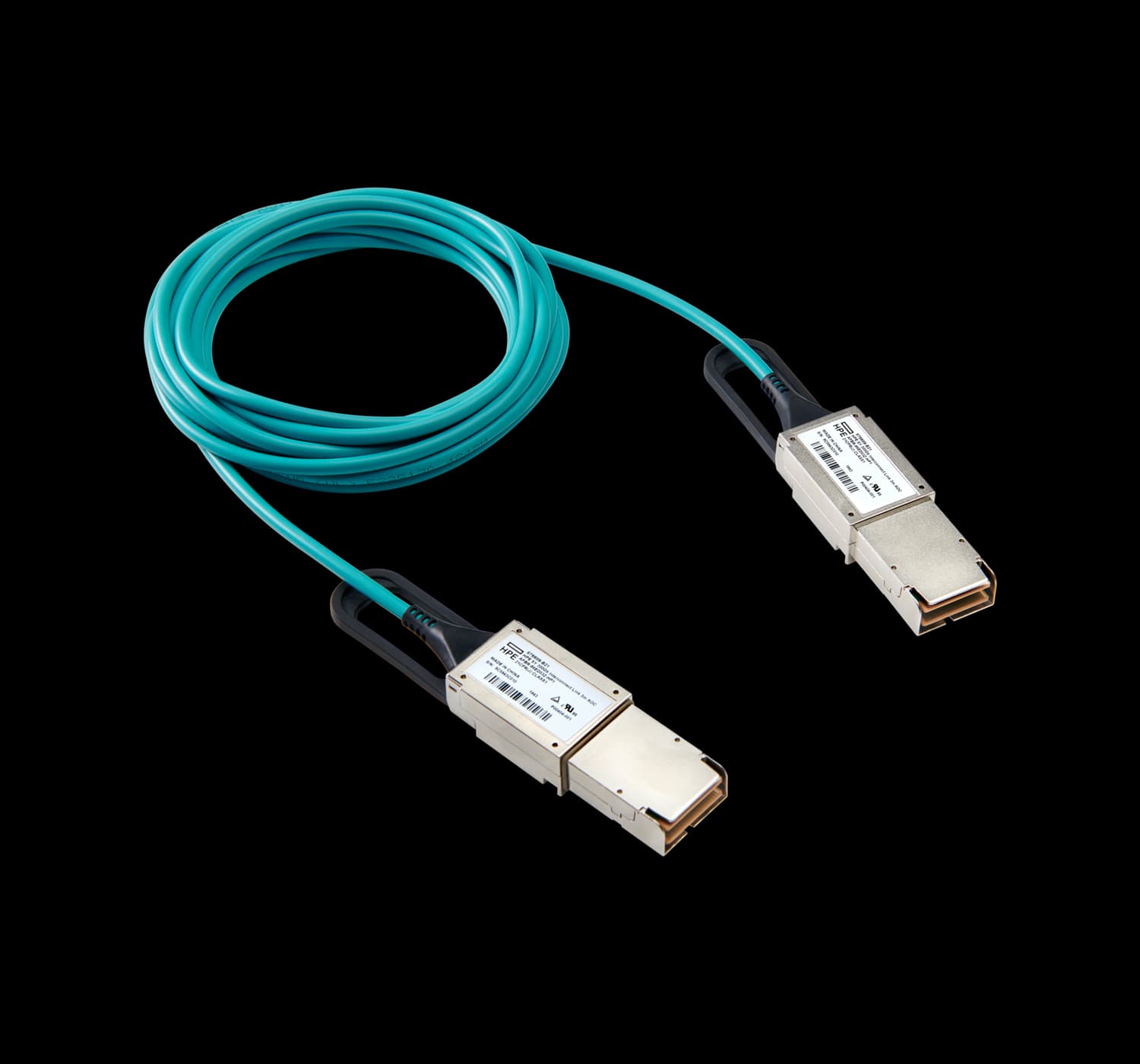

Кабель HPE Synergy Interconnect Link 804107-B21, AOC 10 м

HPE Synergy 804107-B21 — Interconnect Link AOC длиной 10 метров

HPE Synergy Interconnect Link 10m Active Optical Cable с номером 804107-B21 соединяет primary- и satellite-модули в компонуемой фабрике HPE Synergy. Кабель позволяет вынести спутниковый interconnect в соседний Synergy 12000 Frame и передавать трафик между рамами без установки полного набора управляющих модулей в каждой из них. Это специализированный компонент Synergy, а не универсальный Ethernet-патч-корд.

Оба конца оснащены фирменными разъемами CXP, внутри которых находятся оптические передатчики и приемники. Активная конструкция преобразует электрические сигналы в оптические непосредственно в коннекторах. Благодаря этому 10-метровая линия легче медного многолинейного DAC и допускает удобную прокладку между рамами при соблюдении радиуса изгиба.

Назначение в primary/satellite-архитектуре

В HPE Synergy primary-модуль выполняет коммутацию и управление фабрикой, а satellite-модуль расширяет его порты во второй раме. Interconnect Link переносит агрегированный трафик между этими компонентами. Для семейства 10Gb/20Gb Interconnect Link и совместимого Virtual Connect SE 40Gb F8 официальное руководство относит 804107-B21 к 120G Interconnect Link AOC.

• Option Part Number: 804107-B21;
• Spare Part Number: 804109-001;
• тип: active optical cable, CXP–CXP;
• длина: 10 м;
• агрегированное соединение: 120G Interconnect Link;
• среда применения: HPE Synergy Composable Fabric.

Кабель не подключает сервер напрямую к обычному коммутатору и не заменяет QSFP+, SFP+ или стандартный MPO-транк. Его распиновка, электроника и идентификация предназначены для поддерживаемых Interconnect Link Modules.

Совместимость необходимо проверять по всей фабрике

HPE указывает 804107-B21 для HPE Synergy 10Gb и 20Gb Interconnect Link Modules, а также для схем с Virtual Connect SE 40Gb F8 Module. Поддержка зависит от точных артикулов primary- и satellite-модулей, версии HPE OneView и firmware всей interconnect-группы. Наличие физически похожего CXP-разъема не является достаточным подтверждением.

В актуальной документации позиция 10 m AOC отмечена как obsolete. Это означает, что кабель следует выбирать для ремонта или расширения существующей совместимой фабрики. Новые 300G Interconnect Link AOC имеют другие номера и архитектуру; например, семейство 87669x-B21 нельзя считать прямой заменой 804107-B21 без проверки модулей.

Прокладка активного оптического кабеля

AOC поставляется как неразъемная сборка: оптическое волокно и оба активных коннектора не предназначены для полевой замены. Кабель нельзя укорачивать, сращивать или подключать через обычный оптический кросс. При прокладке нужно защищать крупные CXP-коннекторы от ударов и не тянуть сборку за тонкую оптическую часть.

Для 120G AOC длиной 3, 5, 10 и 15 м руководство HPE приводит минимальный радиус изгиба 60 мм. Трасса должна иметь запас длины, исключать перегиб у interconnect-модуля и не перекрывать вентиляцию. Кабель следует фиксировать мягкими липучками, а не жесткими пластиковыми стяжками, способными деформировать оболочку.

Перед подключением рекомендуется обесточивать или переводить компоненты в состояние, указанное в HPE Synergy Cabling Guide. После установки проверяются обнаружение satellite-модуля, состояние interconnect link в HPE OneView, отсутствие degraded-событий и согласованность firmware.

Почему AOC удобен между рамами

По сравнению с медным CXP DAC активная оптика снижает массу пучка и усилие на разъемах, а также позволяет увеличить дистанцию до 10 м. Это полезно при размещении рам не рядом друг с другом или при прокладке через верхние кабельные лотки. AOC менее восприимчив к электромагнитным помехам, но требует более бережного обращения с волоконной частью.

Кабель получает питание от совместимых interconnect-портов; отдельный блок питания не нужен. Он не имеет пользовательских настроек и не задает сетевые политики — все управление выполняется primary-модулем и HPE OneView.

Что проверяем перед отгрузкой

• маркировку 804107-B21 или spare 804109-001 и длину 10 м;
• целостность оболочки без заломов, сдавливания и следов ремонта;
• оба CXP-коннектора, фиксаторы, контакты и активные корпуса;
• обнаружение кабеля в совместимой тестовой конфигурации Synergy;
• соответствие primary/satellite-модулей и версии firmware заказчика.

Купить HPE Synergy Interconnect Link 10m AOC 804107-B21 можно для восстановления или расширения существующей Synergy-фабрики. Сообщите номера interconnect-модулей и конфигурацию рам — мы проверим совместимость до поставки. На протестированную позицию предоставляется гарантия; доставка выполняется транспортной компанией или почтой.
