Модульный коммутатор HPE FlexFabric 5940 2-slot JH397A

HPE FlexFabric 5940 2-slot JH397A: модульный коммутатор центра обработки данных

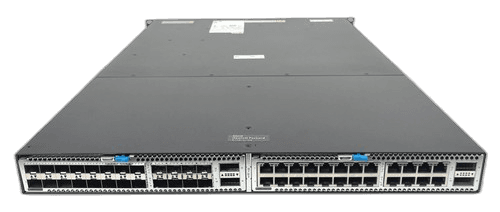

HPE FlexFabric 5940 2-slot Switch JH397A — модульная платформа 1U для серверного доступа, агрегации и построения leaf/spine-сетей. В шасси предусмотрены два слота расширения и два встроенных порта QSFP+ 40GbE. Состав рабочих интерфейсов определяется установленными модулями: можно получить до 48 портов 1/10GbE, до 18 портов 40GbE либо смешанную конфигурацию под конкретную схему подключения.

Эта позиция не является готовым фиксированным 48-портовым коммутатором. HPE поставляла JH397A без обязательных модулей доступа, блоков питания и вентиляторов, поэтому комплектность конкретного экземпляра необходимо проверять до заказа. Преимущество такого исполнения — возможность выбрать медные 10GBASE-T, оптические SFP+, Converged-порты или QSFP+/QSFP28 без замены самого шасси.

Встроенные порты и слоты расширения

На базовой плате находятся два 40GbE QSFP+ и два слота под интерфейсные модули. Например, модуль JH180A добавляет 24 SFP+ и два QSFP+, а JH409A — два QSFP+ 40GbE и два QSFP28 100GbE. В зависимости от комбинации шасси поддерживает до 48 медных 10GBASE-T, 48 SFP+ или 48 Converged-портов, а максимальное число 40GbE достигает 18.

• 2 × встроенных QSFP+ 40GbE;
• 2 универсальных слота интерфейсных модулей;
• до 48 × 1/10GbE в медном или оптическом исполнении;
• до 18 × 40GbE при соответствующем наборе модулей;
• консоль RJ45, отдельный management RJ45, USB 2.0 и Mini USB.

Трансиверы и кабели DAC/AOC выбираются отдельно. Перед поставкой мы сверяем part number каждого модуля и его совместимость с версией Comware. Одинаковое внешне шасси может иметь совершенно разную плотность и скорость портов, поэтому в коммерческом предложении фиксируется полный состав.

Производительность и масштаб таблиц

Для двухслотовой модели HPE указывает коммутационную способность до 1,44 Тбит/с и производительность до 1071 Mpps. Задержка на 10GbE при пакетах 64 байта составляет менее 1 мкс. Таблица MAC рассчитана на 288 000 записей, таблица маршрутов — до 128 000 IPv4 или 64 000 IPv6, что позволяет использовать платформу не только на серверном краю, но и на уровне агрегации.

Коммутатор работает под управлением Comware 7. Поддерживаются VLAN, LACP, MSTP, ACL, QoS, IPv4/IPv6, OSPF, BGP, IS-IS, VRRP, MPLS, VXLAN, EVPN и OpenFlow в рамках совместимого релиза ПО. Все аппаратные порты активны без отдельной лицензии на включение, однако точный набор программных функций и рекомендованную версию Comware следует сверять с установленными модулями.

IRF и отказоустойчивая фабрика

Технология Intelligent Resilient Fabric объединяет до девяти коммутаторов 5940 в единое логическое устройство с общей конфигурацией. IRF упрощает резервирование uplink и позволяет распределить серверные подключения между физическими участниками. HPE заявляет сходимость менее 50 мс, а ISSU дает возможность обновлять поддерживаемые компоненты программного обеспечения с минимальным влиянием на трафик.

Для реальной отказоустойчивости важен не только IRF, но и правильная комплектация питания и охлаждения. Шасси имеет два слота БП и работает минимум с одним совместимым источником; установка второго одинакового блока обеспечивает резервирование. Два вентилятора обязательны для штатной эксплуатации и должны иметь одинаковое направление воздушного потока.

Питание и направление воздуха

JH397A поддерживает AC- и DC-блоки питания в зависимости от выбранного SKU. В QuickSpecs указаны совместимые 650-ваттные источники JC680A/JC681A, а для отдельных конфигураций доступны другие БП серии. Смешивать разные модели в паре нельзя. Вентиляторы также выбираются в исполнении front-to-back либо back-to-front; два разнонаправленных модуля в одном шасси не допускаются.

По данным HPE, максимальная потребляемая мощность полностью оснащенной системы достигает 508 Вт, в простое — около 105 Вт. Шасси имеет глубину 660 мм, поэтому перед монтажом необходимо проверить полезную глубину стойки и запас пространства для кабелей и горячей замены компонентов.

Физические параметры и эксплуатация

Размеры JH397A составляют 440 × 44,2 × 660 мм, полная масса — до 16 кг. Рабочий диапазон температуры — от 0 до 45 °C, влажность — 10–90% без конденсации. Уровень шума зависит от скорости вентиляторов и может достигать 74,4 дБ, поэтому устройство предназначено для серверного помещения, а не открытого офиса.

Что проверяем перед отгрузкой

• точный SKU шасси JH397A и состав интерфейсных модулей;
• работу встроенных QSFP+ и всех установленных портов;
• наличие двух однонаправленных вентиляторов и совместимых БП;
• версию Comware, загрузку, IRF и очищенную конфигурацию;
• комплект креплений, трансиверы, DAC/AOC и кабели питания.

Купить HPE FlexFabric 5940 2-slot JH397A можно в согласованной модульной комплектации. Цена зависит прежде всего от интерфейсных плат, числа блоков питания, вентиляторов и оптики. Пришлите требуемое количество портов и скорости: мы соберем подходящую конфигурацию, проверим airflow и подготовим оборудование к установке.
