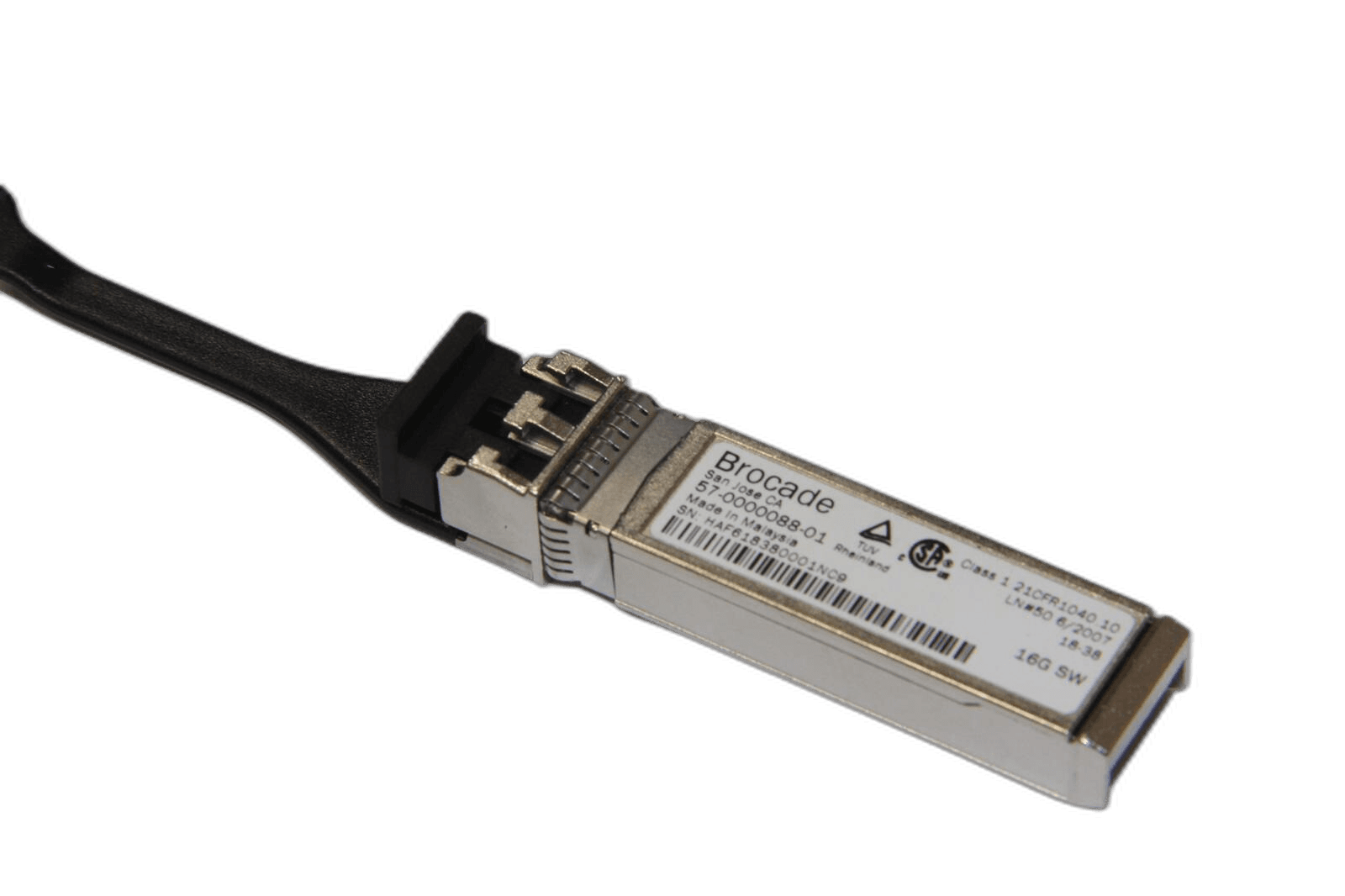

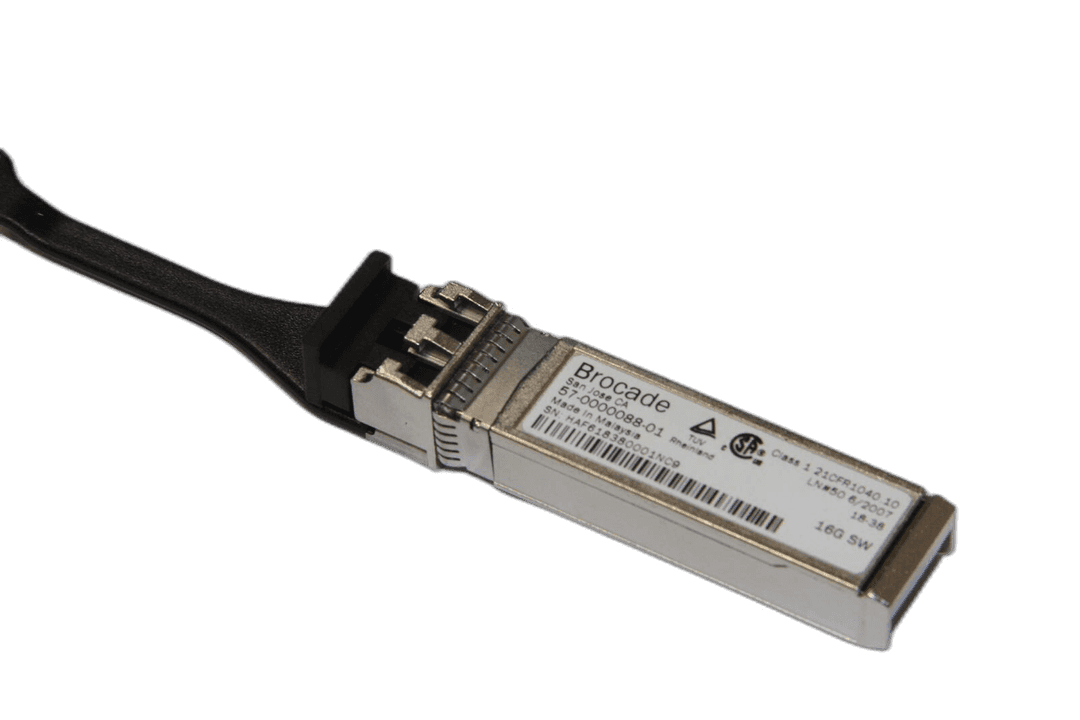

Трансивер Brocade 57-0000088-01, 16G FC SWL SFP+

Brocade 57-0000088-01: оптический модуль 16G Fibre Channel для SAN

Brocade 57-0000088-01 — коротковолновый трансивер SFP+ для соединения серверов, систем хранения и коммутаторов в сетях Fibre Channel. Модуль работает на длине волны 850 нм, использует многомодовое волокно и разъем Duplex LC. Это не обычный Ethernet-трансивер 10GbE: модель рассчитана на FC-фабрики и поддерживает скорости 4,25, 8,5 и 14,025 Гбит/с, соответствующие режимам 4GFC, 8GFC и 16GFC.

Артикул 57-0000088-01 относится к фирменной оптике Brocade и также встречается под заказным номером XBR-000192 для упаковки из одного модуля. Если требуется купить Brocade 57-0000088-01 для действующей SAN-инфраструктуры, мы поможем сверить парт-номер, поколение коммутатора, тип волокна и допустимую длину линии до оформления заказа.

Назначение и совместимость

Модуль предназначен для коротких оптических соединений внутри серверной или дата-центра. Его устанавливают между Fibre Channel-коммутаторами, директорами, HBA-адаптерами серверов и портами дисковых массивов. По официальной матрице Brocade эта оптика применяется с оборудованием поколений Gen 5, включая семейства DCX 8510, 6520, 6510 и 6505. Совместимость с конкретным шасси и версией Fabric OS следует проверить до установки.

• Протокол: Fibre Channel 4G/8G/16G.
• Оптическая среда: многомодовое волокно MMF.
• Длина волны: 850 нм, коротковолновая оптика SWL.
• Интерфейс: два волокна через Duplex LC.
• Дальность: до 100 м на OM3 и до 125 м на OM4 при 16GFC; итоговый предел зависит от кабеля, соединений и бюджета линии.

Почему важен точный парт-номер

У Brocade есть внешне похожие SFP+ с разной скоростью и дальностью. Например, 57-0000089-01 является длинноволновой моделью для одномодовой линии и не считается прямой заменой 57-0000088-01. Совпадение форм-фактора тоже не гарантирует работу: прошивка оборудования может проверять кодировку оптики, а параметры Fibre Channel отличаются от Ethernet. Для подбора достаточно сообщить модель коммутатора или массива, номер порта, требуемую скорость, длину трассы и класс проложенного волокна.

57-0000088-01 поддерживает цифровую диагностику DOM/DDM. Оборудование может считывать температуру, напряжение питания, ток лазера, уровни передаваемого и принимаемого сигнала. Эти показатели помогают оценить запас оптического бюджета и быстрее найти загрязненный коннектор, поврежденный патч-корд или повышенное затухание. Горячая установка допускается конструкцией SFP+, но операции необходимо выполнять по регламенту производителя оборудования.

Проверка перед отгрузкой

Восстановленный продавцом трансивер проверяется по маркировке и базовой работоспособности. Для оптического модуля особенно важны чистота LC-разъемов и стабильность диагностических показателей. По запросу менеджер уточнит состояние конкретного экземпляра, доступное количество и условия гарантии. В комплект входит один трансивер; оптический патч-корд приобретается отдельно, если он не согласован в заказе.

Рабочий температурный диапазон модели составляет от 0 до 70 °C, питание подается от порта напряжением 3,3 В. Типичное потребление находится в пределах 1 Вт. Модуль соответствует форм-фактору SFP+ и физическому интерфейсу FC-PI-5. Для стабильной линии рекомендуется использовать качественный кабель OM3 или OM4, соблюдать радиус изгиба и очищать торцы коннекторов перед подключением.

Как купить Brocade 57-0000088-01

Чтобы узнать актуальную цену Brocade 57-0000088-01, наличие и срок поставки, отправьте заявку с нужным количеством. Мы проверим, подходит ли модуль к указанному оборудованию, и зафиксируем согласованную комплектацию. Заказ можно получить самовывозом либо с доставкой транспортной компанией или почтой; срок зависит от наличия и региона, а заказные позиции могут поставляться в течение нескольких недель.

Перед заказом желательно указать: модель коммутатора, HBA или системы хранения, версию Fabric OS при наличии, скорость порта, длину линии и тип волокна. Эти данные позволяют исключить ошибку между 16G FC SWL, длинноволновыми модулями и внешне похожей Ethernet-оптикой.
