Переходной кабель Noname IEC C14–Schuko, 0,6 м

Переходной кабель IEC C14–Schuko длиной 0,6 м

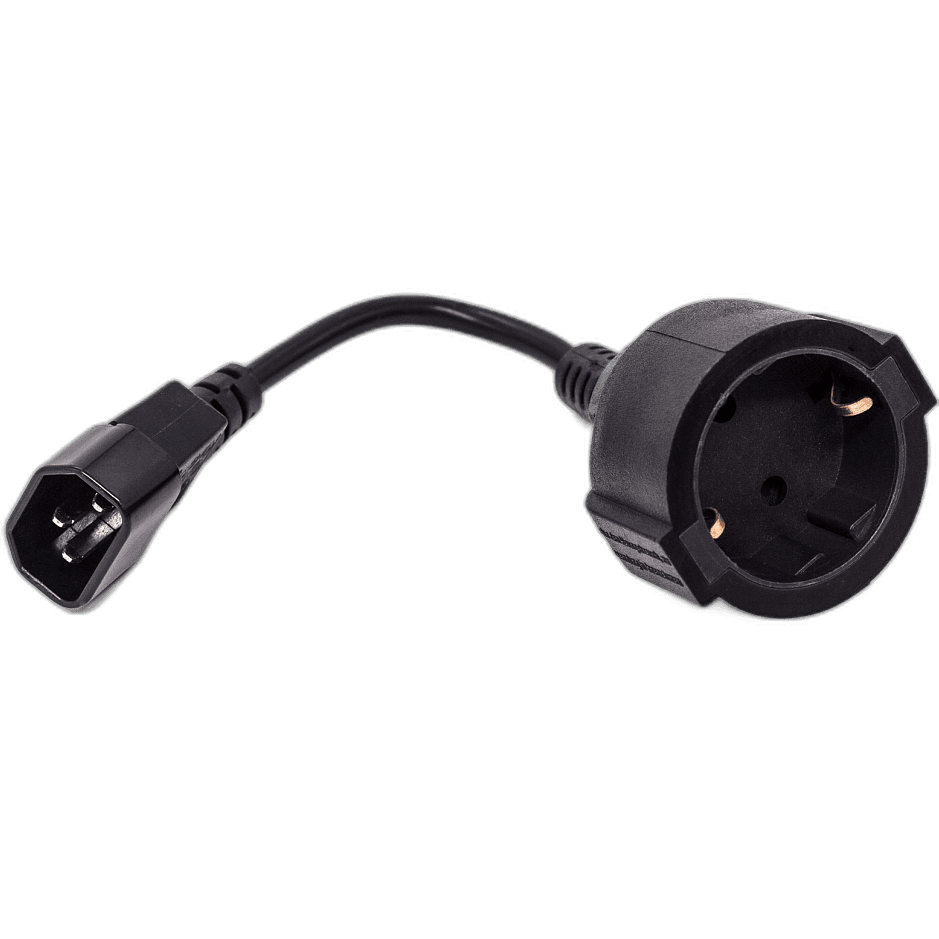

Noname SCHUKO-C14 0.6M позволяет подключить устройство с обычной европейской вилкой к источнику питания, у которого предусмотрена кабельная розетка IEC 60320 C13. На входной стороне переходника расположен штекер C14, на выходной — переносная розетка Schuko с защитными контактами. Короткая длина 0,6 м удобна рядом с ИБП или блоком распределения питания и не создаёт лишнюю бухту в стойке.

Название модели перечисляет Schuko и C14, но направление питания важно понимать по конструкции: C14 подключается к питающему выходу C13, а в Schuko вставляется вилка нагрузки. Это не кабель для подачи питания в C14-вход сервера и не удлинитель от настенной розетки. Если источник имеет выход C19, C20, C14 или другой формат, данный переходник напрямую не подходит.

Зачем нужен такой переходник

Некоторые сетевые устройства, сервисные ноутбуки, зарядные блоки, мониторы и вспомогательная техника поставляются с европейской вилкой, тогда как стоечный ИБП или PDU предоставляет только C13. Переходник даёт одно совместимое гнездо Schuko без замены заводского кабеля нагрузки. Он полезен для временного подключения при обслуживании и для постоянной линии, если это допускают изготовители источника и потребителя.

• подключение европейской вилки к выходу C13 на PDU;
• использование Schuko-оборудования от совместимого ИБП;
• короткая коммутация внутри стойки;
• питание сервисного устройства от распределителя с C13;
• замена более длинного переходника в тесном шкафу.

Ограничение задаёт слабейший компонент

Розетка Schuko внешне допускает подключение разных потребителей, но это не означает, что цепь получает номинал обычной настенной розетки. Ток ограничивают выход C13 источника, контакт C14 переходника, сечение его проводников и маркировка всех компонентов. Нельзя ориентироваться только на возможности вилки подключаемого устройства или на общие предельные значения стандартов.

Перед применением сверяют паспорт PDU/ИБП, нагрузку потребителя и маркировку переходника. Суммарная мощность всех выходов распределителя также не должна превышаться. Кабель нельзя использовать для мощного нагревателя, бытовой техники или другого потребителя, если его ток не подтверждён как допустимый для конкретного C13-выхода и данного переходника.

Заземление и механическая совместимость

Обе стороны показанного изделия имеют защитный контакт, поэтому цепь рассчитана на оборудование класса I. Наличие металлических контактов ещё не доказывает исправность PE-проводника: перед эксплуатацией проверяют целостность заземления и правильность подключения источника. Использование переходника в незаземлённой инфраструктуре не превращает её в безопасную.

IEC 60320-1 содержит общие требования к приборным соединителям, IEC 60320-3 определяет стандартные интерфейсы, а IEC 60884-1 относится к вилкам и переносным розеткам общего назначения. Эти документы помогают идентифицировать типы соединений; конкретные ток и напряжение берутся с маркировки изделия.

Проверка перед заказом и установкой

• штекер IEC C14 со стороны источника;
• розетку Schuko CEE 7/3 со стороны нагрузки;
• длину 0,6 м;
• номиналы C14, кабеля и розетки по маркировке;
• нагрузочную способность выбранного выхода C13;
• непрерывность заземления, отсутствие нагрева и повреждений.

После подключения кабель не должен висеть на C13-розетке или мешать закрытию двери стойки. Розетку Schuko фиксируют так, чтобы масса вилки и блока питания не расшатывала контакт. При нагреве, запахе, искрении или потемнении корпуса питание немедленно отключают.

Чтобы купить переходник IEC C14–Schuko 0,6 м, сообщите модели PDU или ИБП и подключаемой нагрузки. 49 Порт сверит исполнение доступной партии, состояние контактов и маркировку, затем согласует цену и доставку транспортной компанией либо почтой.
