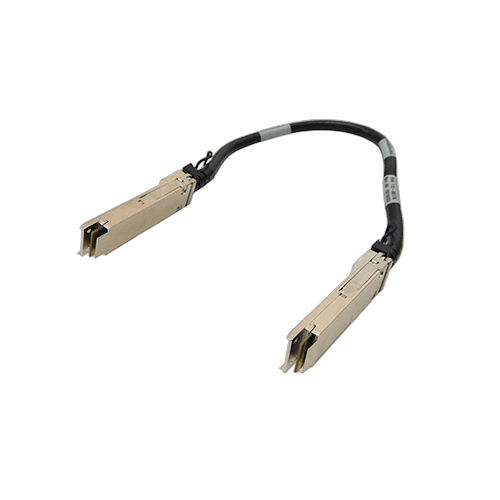

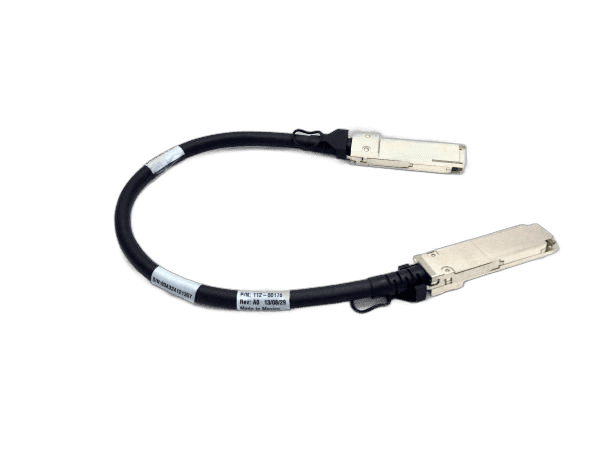

Кабель NetApp X6557-R6 SAS QSFP–QSFP, 0,5 м

NetApp X6557-R6 — короткий SAS-кабель QSFP–QSFP для дисковых полок

NetApp X6557-R6, также маркируемый номером 112-00176, представляет собой медный внешний SAS-кабель длиной 0,5 м. На обоих концах установлены разъёмы форм-фактора QSFP, но назначение этой сборки — не Ethernet. Она используется в системах хранения NetApp для соединения контроллера с дисковой полкой, последовательного подключения полок и построения предусмотренных схем высокой доступности.

Полуметровая длина рассчитана на близко расположенные порты в одной стойке. Короткий кабель помогает избежать лишних петель и упрощает аккуратную укладку за оборудованием, однако подходит только тогда, когда маршрут действительно укладывается в 0,5 м без натяжения. Перед заказом следует измерить путь с учётом выхода коннекторов, поворотов и кабельного организатора.

Для каких соединений предназначен X6557-R6

• контроллер NetApp — совместимая дисковая полка;
• полка — полка в SAS-стеке;
• соединения HA, предусмотренные схемой конкретной системы;
• замена штатного кабеля NetApp 112-00176;
• короткая внутрирэковая трасса с портами SAS QSFP.

Официальные материалы NetApp описывают X6557-R6 как «Cable, SAS Cntlr-Shelf/Shelf-Shelf/HA, 0.5m». В базе знаний NetApp он указан как медный QSFP–QSFP кабель для 3 Gb SAS и модулей IOM3/IOM6 соответствующих поколений. Это важное ограничение: внешнее сходство с кабелем QSFP для 40GbE не означает одинаковую распиновку или протокол.

Совместимость с полками и IOM

При подборе проверяют модель контроллера, тип дисковой полки, установленный модуль IOM и топологию стека. NetApp отдельно регламентирует, какие поколения модулей разрешено объединять. Неправильное сочетание IOM или кабеля может привести к отсутствию пути к дискам либо нарушить резервирование. Поэтому одного совпадения корпуса разъёма недостаточно.

В маркировке встречаются варианты X6557-R6 и X6557-R6-C; номер сборки 112-00176 помогает дополнительно идентифицировать деталь. При замене желательно предоставить фотографию этикетки старого кабеля и схему подключения. Менеджер сможет сверить не только длину, но и точное назначение позиции в конфигурации NetApp.

Монтаж короткого SAS-кабеля

QSFP-коннекторы устанавливают до полной фиксации, не прикладывая боковую нагрузку к порту. Кабель нельзя резко перегибать у металлического корпуса, затягивать жёсткими стяжками или прокладывать под натяжением. Полуметровая версия не должна использоваться как «почти подходящая», если разъёмы едва дотягиваются: в таком случае выбирают предусмотренный NetApp кабель большей длины.

После подключения проверяют обнаружение всех полок, состояние SAS-путей и отсутствие ошибок в ONTAP. Для отказоустойчивой схемы важно убедиться, что кабель установлен именно в требуемую ветвь и не нарушает порядок портов. Маркировка концов облегчает дальнейшее обслуживание.

Проверка перед отгрузкой

• сверяем X6557-R6 / 112-00176 и длину 0,5 м;
• осматриваем оба SAS QSFP, защёлки и контакты;
• проверяем оболочку и вводы без заломов и повреждений;
• уточняем модели контроллера, полки и IOM;
• проверяем соответствие требуемой схеме controller-shelf, shelf-shelf или HA.

Чтобы купить NetApp X6557-R6, сообщите модели контроллера и полок, типы IOM и место кабеля в схеме. Мы сверим маркировку, состояние доступного экземпляра, гарантию и срок поставки. Доставка выполняется транспортной компанией или почтой.
