Силовой кабель HPE IEC C20–C19, 2 м

Силовой кабель HPE IEC C20–C19 длиной 2 метра

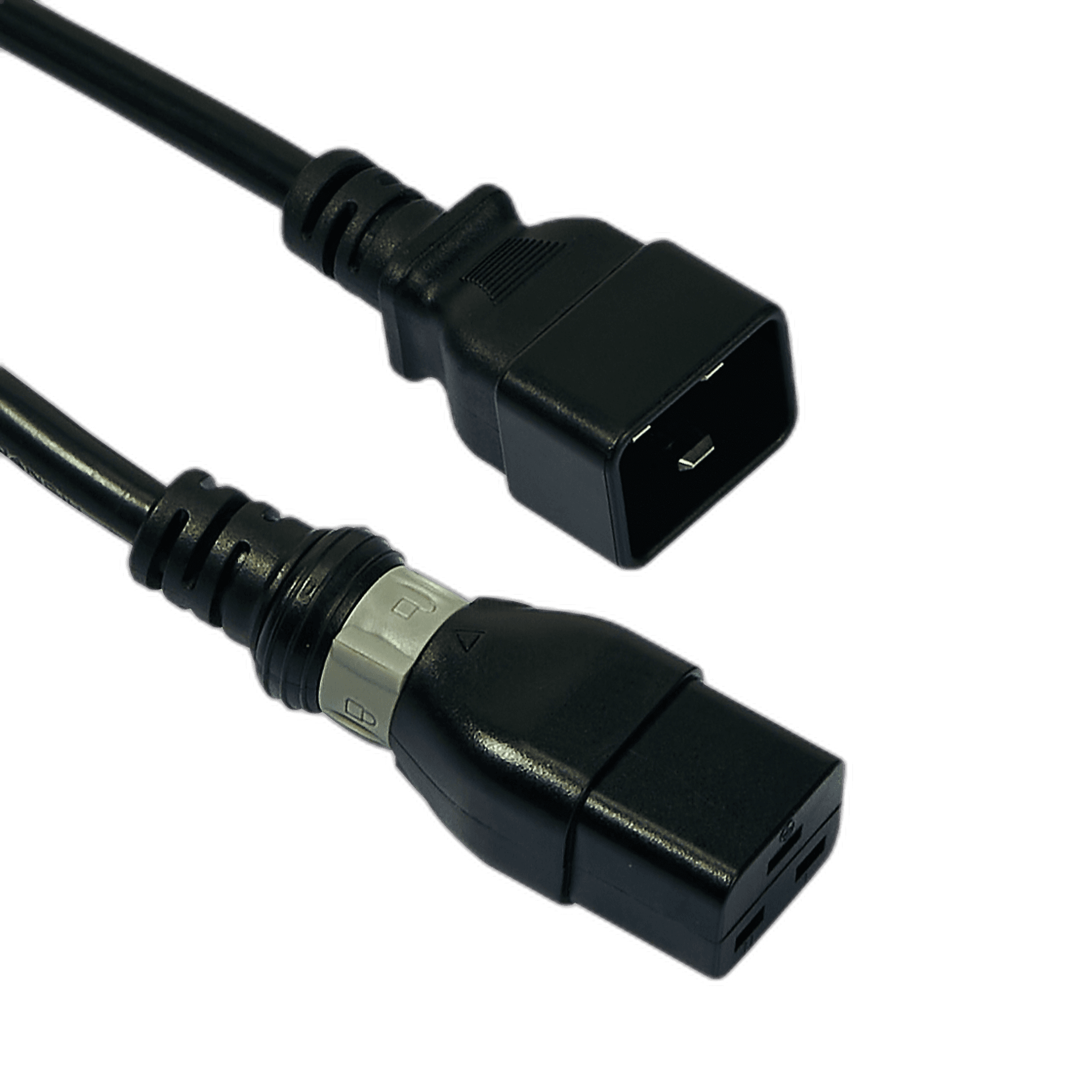

Кабель HPE C20–C19, 2 м предназначен для подачи питания от совместимого распределительного устройства PDU или другого источника с выходом IEC C19 к оборудованию, использующему вход IEC C20. На одном конце сборки находится вилка C20, на другом — розетка C19. Такой формат применяется в серверных стойках для техники с более высокой допустимой нагрузкой, чем у распространённой пары C14–C13.

Двухметровая длина удобна для подключения устройства к вертикальному или горизонтальному PDU внутри одного шкафа. Запаса обычно хватает для аккуратной прокладки по боковой направляющей без натяжения у входа блока питания. Кабель не является сетевым интерфейсом и не передаёт данные: его задача — только электропитание совместимого оборудования.

Где применяется соединение C20–C19

• подключение серверов и систем хранения к стоечному PDU;
• питание шасси, коммутаторов и другой техники с входом IEC C20;
• организация короткой силовой линии внутри серверного шкафа;
• замена повреждённого кабеля с той же парой разъёмов и допустимой нагрузкой;
• раздельная укладка силовых и сигнальных трасс в стойке.

Направление в названии иногда записывают как C19–C20, поскольку оно описывает те же два сопрягаемых разъёма. При выборе важнее проверить фактические стороны: штекер C20 вставляется в розетку источника питания C19, а кабельная розетка C19 подключается к входу оборудования C20. По фотографии или одному слову «серверный кабель» определить совместимость нельзя.

Номинальная нагрузка и точная маркировка

HPE выпускает несколько двухметровых кабелей C19–C20. Например, актуальная позиция R9R66A официально описана как серый мировой кабель 250 В, 16 А и 2 м. Однако эти значения нельзя автоматически переносить на любой внешне похожий экземпляр. Перед продажей номинальный ток, напряжение, сечение проводников и температурный класс сверяются по маркировке конкретного кабеля.

Подключаемая нагрузка не должна превышать наименьший допустимый номинал любого элемента цепи: PDU, его розетки, кабеля, входа оборудования и защиты линии. Наличие разъёмов C20 и C19 само по себе не разрешает эксплуатацию на 16 А. Если маркировка стёрта или не читается, кабель нельзя использовать как изделие с подтверждённым повышенным током без дополнительной проверки.

Как выбрать длину и уложить кабель

Маршрут измеряют от нужной розетки PDU до входа блока питания вдоль будущей трассы. Следует оставить небольшой запас для извлечения оборудования и снять механическую нагрузку с разъёмов, но не создавать большую петлю, перекрывающую вентиляцию. Силовой кабель прокладывают отдельно от чувствительных сигнальных линий, фиксируя многоразовыми лентами без пережатия оболочки.

Нельзя использовать кабель с оплавлением, трещинами, деформированными контактами или ослабленной посадкой. Разъём должен входить полностью и удерживаться без перекоса. Если оборудование имеет два блока питания, каждый подключают по схеме резервирования к предусмотренному источнику; один кабель не заменяет корректную архитектуру A/B-питания.

Проверка перед отгрузкой

• сверяем типы IEC C20 и IEC C19 и длину 2 м;
• читаем доступную маркировку напряжения, тока и производителя;
• осматриваем корпуса, контакты, вводы и всю оболочку;
• проверяем отсутствие перегрева, заломов и ремонта изоляции;
• уточняем совместимость с PDU и входом конкретного оборудования.

Чтобы купить силовой кабель HPE C20–C19 2 м, сообщите модель PDU, оборудования и требуемую нагрузку. Мы сверим разъёмы и маркировку доступной позиции, уточним состояние, гарантию и комплект поставки. Доставка выполняется транспортной компанией или почтой; срок заказной поставки согласуется до оплаты.
