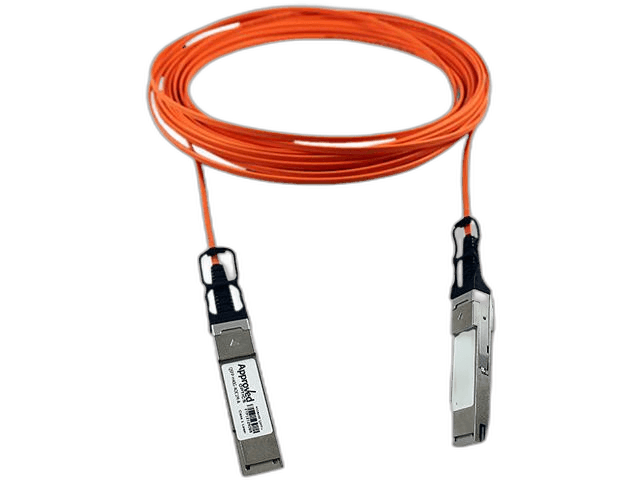

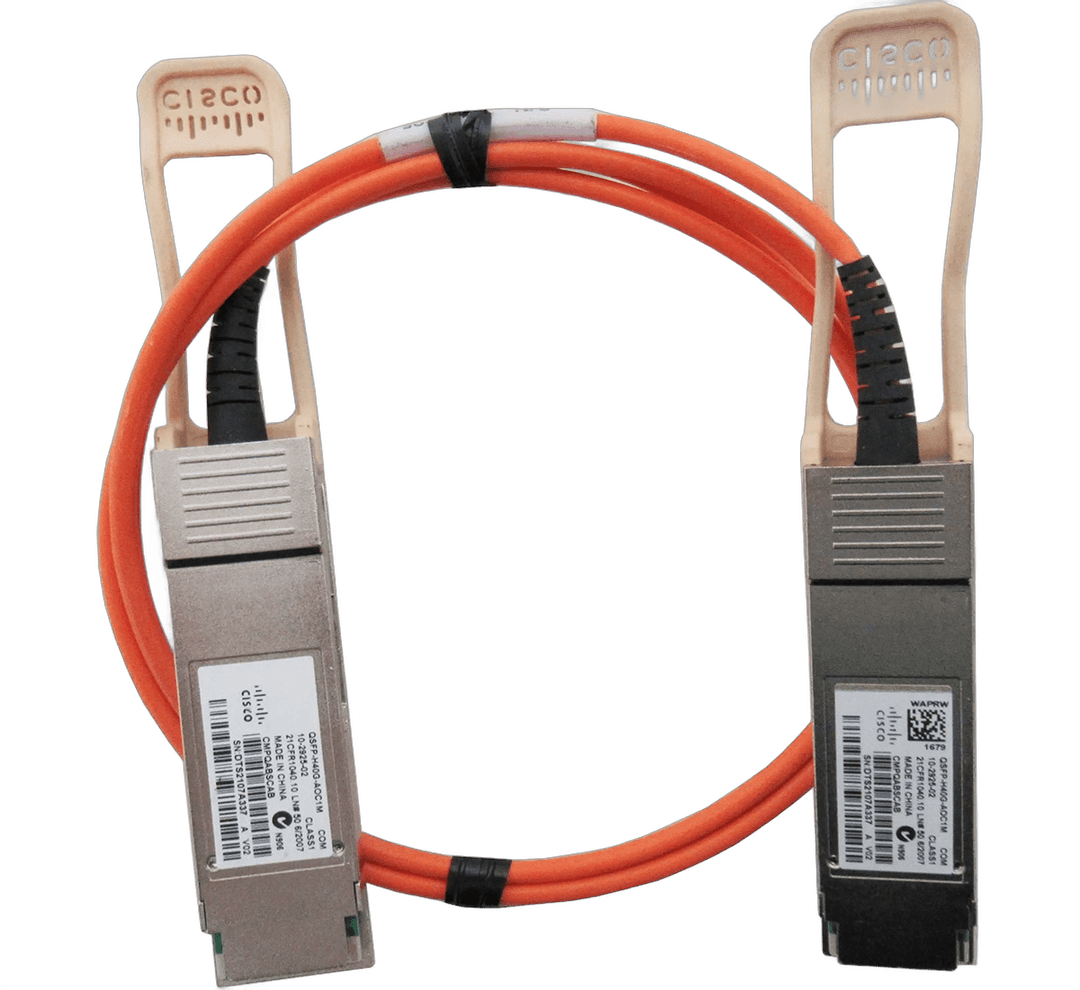

Активный оптический кабель Cisco QSFP-H40G-AOC1M, 40 Гбит/с, 1 м

Cisco QSFP-H40G-AOC1M — активный оптический кабель 40G длиной 1 метр

Cisco QSFP-H40G-AOC1M — готовая активная оптическая сборка для прямого соединения двух портов QSFP+ на скорости 40 Гбит/с. Внутри кабеля уже находятся оптическое волокно и электрооптические преобразователи, а на обоих концах установлены несъёмные модули QSFP+. Длина сборки составляет 1 метр, поэтому она рассчитана прежде всего на короткие соединения внутри одной стойки: между коммутаторами, сервером и коммутатором либо сетевыми устройствами в соседних юнитах.

Это именно AOC (Active Optical Cable), а не медный DAC. Кабель получает питание от QSFP+ портов и не требует отдельного блока питания. Одновременно это не разветвитель: QSFP-H40G-AOC1M соединяет один 40G-порт с другим 40G-портом и не создаёт четыре независимых интерфейса SFP+ 10G. Для схемы 40G-to-4×10G у Cisco предусмотрено другое семейство — QSFP-4X10G-AOC.

Где применяется QSFP-H40G-AOC1M

Однометровая сборка удобна в высокоплотных стойках ЦОД, где оборудование расположено близко и длинный запас кабеля только усложняет укладку. Фиксированные заводские окончания исключают подбор отдельных трансиверов, типа волокна и патч-корда: для ввода линии в работу достаточно подключить оба конца к поддерживаемым QSFP+ портам.

• Скорость линии: 40 Gigabit Ethernet.
• Окончания: два интегрированных модуля QSFP+.
• Длина: 1 м.
• Среда передачи: активная оптическая кабельная сборка.
• Топология: точка-точка, QSFP+ к QSFP+.
• Типичная зона монтажа: одна стойка или близко расположенное оборудование.

Чем AOC отличается от DAC и отдельной оптики

У пассивного QSFP-H40G-CU сигнал передаётся по меди, а электроника в окончаниях минимальна. QSFP-H40G-AOC1M использует оптическую передачу и активные окончания. От схемы с двумя отдельными QSFP-трансиверами и патч-кордом AOC отличается неразъёмной конструкцией: оптические коннекторы внутри линии недоступны пользователю, поэтому не требуется подбирать MPO-кабель или чистить открытые торцы. Обратная сторона такого решения — нельзя заменить один конец либо увеличить длину существующей сборки.

Надпись direct-attach в документации Cisco означает готовое прямое соединение, а не обязательно медный кабель. Поэтому при закупке важно сверять полный part number: QSFP-H40G-AOC1M обозначает активную оптику 1 м, тогда как QSFP-H40G-CU1M — пассивный медный DAC той же длины.

Совместимость с оборудованием Cisco

Форм-фактор QSFP+ сам по себе не гарантирует работу на любой платформе. Cisco публикует отдельную матрицу, в которой совместимость зависит от модели коммутатора, сетевого модуля и минимального выпуска IOS XE или NX-OS. QSFP-H40G-AOC1M встречается в перечнях поддерживаемых кабелей для ряда платформ Nexus, Catalyst и UCS, но перед заказом необходимо проверить конкретное сочетание устройства и ПО.

Порт должен поддерживать штатный режим 40GE. Кабель не следует покупать для обычного SFP+ 10G-порта, QSFP28 100G без подтверждённого режима 40G или для задачи breakout 4×10G. Если соединяются устройства разных семейств либо не-Cisco оборудование, обе стороны проверяются отдельно: механическая установка модуля ещё не подтверждает распознавание и поднятие линка.

Что проверяем перед поставкой

Для восстановленного кабеля важны не только внешний вид и целостность оболочки. Перед отгрузкой проверяются защёлки обоих QSFP+ окончаний, отсутствие критических перегибов, распознавание сборки оборудованием и установление 40G-соединения. В предложении фиксируются состояние, количество, гарантия и фактическая комплектация. Защитные колпачки и упаковка могут отличаться в зависимости от партии.

Из-за встроенного волокна AOC нельзя резко перегибать, растягивать за модуль или укладывать с малым радиусом. При монтаже кабель направляют без натяжения, а извлекают только за штатный механизм QSFP+. Один метр следует оценивать по реальному пути через кабельные организаторы, а не по прямому расстоянию между портами.

Купить Cisco QSFP-H40G-AOC1M в 49 Порт

Чтобы купить Cisco QSFP-H40G-AOC1M, сообщите модели устройств на обоих концах линии, версии ПО и необходимое количество. Мы проверим совместимость по официальной матрице Cisco, подтвердим состояние и актуальную цену конкретной партии. Это помогает не перепутать 40G AOC с внешне похожим DAC или кабелем QSFP+–4×SFP+.

Доставка выполняется транспортной компанией или почтой по России. Срок зависит от наличия; заказные позиции могут поступать в течение нескольких недель. Перед оплатой менеджер закрепит в предложении точный SKU QSFP-H40G-AOC1M, длину 1 м, состояние REF / восстановленное продавцом, комплектность и условия гарантии.
