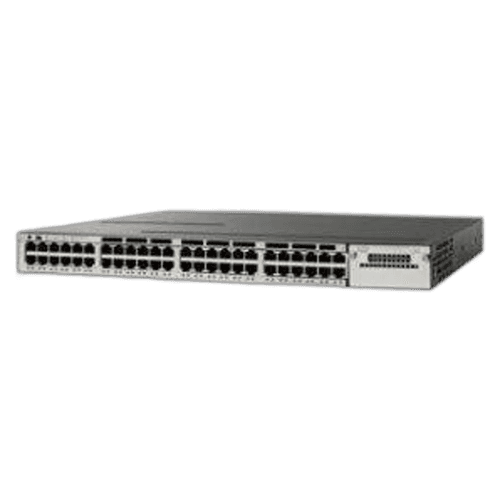

Коммутатор Cisco WS-C3750X-48PF, 48 Gigabit Ethernet PoE+

Cisco WS-C3750X-48PF: 48 подключений с питанием PoE+

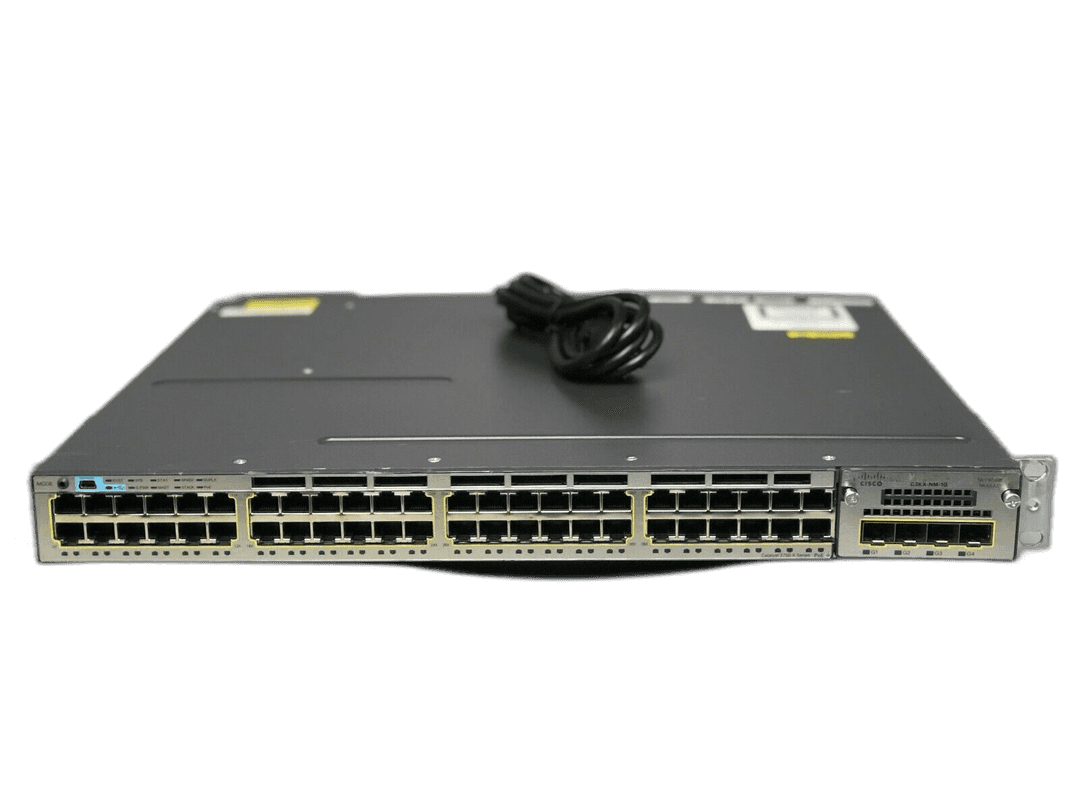

WS-C3750X-48PF рассчитан на плотный узел корпоративного доступа: в одном корпусе высотой 1U размещены 48 портов RJ-45 Gigabit Ethernet с поддержкой PoE+. Это позволяет свести телефоны, точки доступа и другие совместимые устройства в один коммутатор, сохранив управление через Cisco IOS. При подборе этой модели важны не только свободные порты, но и нагрузка, которую придется питать из стойки.

Чем 48PF отличается от 48P

В таблице конфигураций Cisco для 48PF указан штатный источник 1100 Вт и доступный бюджет PoE 800 Вт. У 48P базовое сочетание другое: БП 715 Вт и 435 Вт для PoE. Поэтому наличие буквы F имеет практический смысл при сравнении поставок. При этом оборудование из существующего парка может иметь измененную комплектацию: решающим остается перечень установленных БП в конкретном предложении.

800 Вт нельзя приравнивать к 48 одновременным нагрузкам по 30 Вт. Для такого режима суммарно потребовалось бы 1440 Вт. Например, 40 клиентов с расчетной нагрузкой 15 Вт дают 600 Вт, а 30 клиентов по 30 Вт требуют 900 Вт. Эти примеры помогают оценить порядок мощности, но окончательный расчет должен учитывать классы PoE, резерв, кабельные линии и реальное потребление устройств.

Второе место под источник питания позволяет подобрать конфигурацию с резервированием или дополнительной мощностью. Однако наличие двух БП еще не гарантирует сохранение всей PoE-нагрузки при отказе одного: это зависит от выбранного режима и оставшегося бюджета. При замене узла попросите проверить не только включение коммутатора, но и работу питания клиентов в требуемом аварийном сценарии.

Три варианта программных возможностей

• WS-C3750X-48PF-L: LAN Base для задач коммутации второго уровня.
• WS-C3750X-48PF-S: IP Base для базовой маршрутизации на доступе.
• WS-C3750X-48PF-E: IP Services с расширенными функциями третьего уровня.

Выбирайте предложение по точному суффиксу и нужным функциям, а не по самому низкому числу в списке цен. У одинакового корпуса могут отличаться лицензия, uplink-модуль и количество источников. Если в выбранном варианте указана цена по запросу, менеджер должен подтвердить ее отдельно; стоимость другой комплектации не переносится автоматически. Для стека учитывайте, что LAN Base не смешивается с IP Base и IP Services.

Соединение с ядром и другими коммутаторами

Все 48 медных портов поддерживают 10/100/1000 Мбит/с. Слот сменного сетевого модуля предназначен для дополнительных подключений: наличие 10G определяется установленным модулем, а не обозначением 48PF. Встречаются поставки с C3KX-NM-1G и C3KX-NM-10G, поэтому до заказа нужно зафиксировать скорость магистрали и требуемые трансиверы.

Через StackWise Plus совместимые коммутаторы объединяются в стек с кольцом до 64 Гбит/с. StackPower использует другие кабели и распределяет питание между участниками. Для LAN Base функция StackPower доступна начиная с IOS 15.0(2)SE. Ни стековые кабели, ни оптика, ни дополнительный источник не считаются включенными только потому, что платформа их поддерживает.

Проверка перед поставкой

48PF полезен для обслуживания существующих инсталляций Catalyst и как подготовленный резерв узла с большим числом PoE-клиентов. Это не multigigabit-коммутатор и не универсальный источник питания для любых современных точек доступа. Серия завершила жизненный цикл у производителя; гарантию продавца и возможность официального обслуживания Cisco следует оценивать раздельно.

В заявке в 49 Порт перечислите количество и модели питаемых устройств, нужный суффикс, uplink и требования к резервированию. Для состояния «восстановленное продавцом» согласуйте проверку всех портов, PoE под нагрузкой, сетевого модуля, БП и вентиляции. Цена, срок гарантии и комплект фиксируются для выбранной позиции. Доставка рассчитывается по адресу после подтверждения наличия и подготовки устройства; паспорт Cisco и руководство по конструкции доступны во вкладке «Документация».
