Маршрутизатор Juniper MX204

Juniper MX204: компактный узел операторской сети

Juniper MX204 — пограничный маршрутизатор серии MX на Junos OS и чипсете Trio. Он рассчитан на операторские и корпоративные узлы с соединениями 10, 40 и 100GbE, когда функции маршрутизации нужно разместить в корпусе высотой 1U. Заявленная производителем ёмкость системы составляет 400 Гбит/с. При выборе важны не только скорости разъёмов: допустимое сочетание активных портов, программные права и питание проверяются для будущей схемы подключения.

• Четыре многоскоростных порта QSFP28/QSFP+ и восемь портов SFP+; все разъёмы нельзя произвольно включить на максимальной скорости одновременно.
• Фиксированная аппаратная конфигурация и один встроенный Routing Engine: дополнительные линейные карты в корпус не устанавливаются.
• Исполнения с питанием AC или DC; для резервирования используются два совместимых блока одного типа.
• Возможности Junos и лицензии конкретного экземпляра необходимо сопоставить с задачей до покупки.

В 49 Порт эта позиция предлагается как б/у оборудование с поставкой под запрос. Цена и срок подтверждаются менеджером; точный состав комплекта и права на программные функции согласуются в предложении. Фотографии экземпляра и сведения о его проверке следует запросить до оплаты. Характеристики платформы ниже не означают, что вся перечисленная оптика, крепления и лицензии входят в поставку.

Порты и ограничения конфигурации

Сетевые интерфейсы разделены на две группы. PIC0 объединяет четыре многоскоростных разъёма: каждый поддерживает 100GbE, 40GbE либо разветвление на четыре линии 10GbE через совместимый breakout-кабель. PIC1 содержит восемь отдельных разъёмов 10GbE SFP+. Отдельные служебные подключения на панели не следует учитывать как дополнительные порты передачи пользовательского трафика.

Почему нельзя складывать скорости всех разъёмов

Надпись «4×100G и 8×10G» описывает физические интерфейсы, а не готовую конфигурацию на 480 Гбит/с. В таблице Juniper сочетание четырёх активных 100G-портов предусматривает отключение PIC1. При смешанных скоростях применяется портовый режим и проверяется конкретная раскладка: даже сумма ниже 400 Гбит/с сама по себе не доказывает допустимость подключения.

Например, документация допускает три порта 100G на PIC0, отключённый четвёртый порт этой группы и восемь портов 10G на PIC1. Такой вариант полезно рассматривать, если нужны три высокоскоростных направления и отдельные 10G-подключения. Это пример поддерживаемой комбинации, а не обещание её активации в поставляемом устройстве. Окончательную схему сверяют с руководством и версией Junos.

Что учитывать при переходе с 10G на 100G

Junos различает настройку скорости всей группы PIC и отдельных портов. Эти способы не смешивают в одной конфигурации. Изменение режима может потребовать перезапуска PIC, поэтому расширение действующего узла нужно планировать с окном обслуживания. Установка подходящего трансивера не заменяет проверку режима порта. Перед миграцией полезно составить таблицу: номер разъёма, скорость, соседнее устройство и требуемый тип соединения.

В каких проектах полезен MX204

Граница сети и подключения к операторам

Маршрутизатор можно рассматривать для узла, на котором сходятся внешние каналы и внутренняя сеть организации. Компактный корпус удобен при ограниченном месте в стойке, а сочетание высокоскоростных интерфейсов позволяет проектировать несколько направлений связи. Для сценария с BGP в заявку стоит включить число соседей, нужные таблицы IPv4/IPv6 и политику резервирования. Поддержку функций и право их использования проверяют по установленному ПО и лицензии.

Агрегация нескольких 10G-направлений

Отдельные SFP+ удобны для подключения существующих узлов на 10G без перевода всех линий на новую скорость. Магистральные интерфейсы выбирают из допустимых комбинаций PIC0. Для такого проекта сначала фиксируют количество реально используемых 10G-линий, затем подбирают uplink. Это снижает риск заказать оборудование по максимальному числу 100G-портов и обнаружить, что нужные нижестоящие подключения одновременно недоступны.

Узел услуг с разными требованиями заказчиков

Семейство MX используется для Ethernet- и VPN-сервисов, но одинаковое шасси не означает одинаковый программный комплект. Для проекта с разделением клиентских сетей нужно определить число изолированных контекстов, маршрутизируемых направлений и набор сервисов. При абонентском доступе отдельно рассматриваются лицензии subscriber services. Маршрутизатор для транспортной сети и готовый BRAS-комплект нельзя считать одной комплектацией только по названию MX204.

Junos OS, лицензии и обозначения модели

Обозначения MX204, MX204-IR, MX204-R и MX204-HW-BASE встречаются в документации разных программных и коммерческих схем. В этой карточке указан MX204; принадлежность конкретного предложения к другому суффиксу не предполагается автоматически. При замене существующего устройства нужны полный артикул, сведения о Junos и подтверждение программных прав. Совпадение внешнего вида корпуса для такой проверки недостаточно.

В актуальной схеме Flex для компактных MX используются уровни Advanced и Premium. В таблице лицензирования MX204 привязан к семейству S-MX-4C; доступны срочные и бессрочные варианты. Программная лицензия и сервисная поддержка — отдельные условия: бессрочное право использования не означает бессрочные обновления или включённый контракт обслуживания. Перечень функций также сверяют с аппаратной моделью, а для прежних выпусков ПО — с соответствующей версией правил.

Для б/у устройства отдельно выясняют возможность использования и переоформления программных прав. Наличие команды в Junos не заменяет подтверждение лицензии. В заявке перечисляют нужные функции, их масштаб и срок использования.

Оптика, кабели и совместимость соседних устройств

Трансивер подбирают для точного порта MX204 и нужного режима, затем проверяют в Juniper Hardware Compatibility Tool. Совпадение форм-фактора — только первый шаг. На обоих концах линии должны согласовываться скорость, оптический стандарт, тип волокна, разъёмы и допустимая длина соединения. Для конкретного модуля учитывают ограничения поддержки и минимальный выпуск ПО, если он указан производителем.

Breakout — отдельная конфигурация линии: один многополосный порт используется для нескольких независимых подключений. Нужны подходящий кабель, поддерживаемый режим и соответствующие порты на противоположной стороне. Случайный QSFP-кабель из существующего запаса не следует включать в спецификацию без проверки его артикула. При заказе удобно приложить маркировку уже установленных модулей и описание линии между площадками.

Питание, охлаждение и монтаж

У MX204 существуют исполнения с переменным и постоянным током. Для AC Juniper указывает питание системы от сети 100–240 В, 50–60 Гц; для DC — рабочий диапазон от −40 до −72 В. Смешивать AC- и DC-блоки в одном шасси нельзя. В предложении должны быть указаны тип и артикулы установленных БП: наличие двух посадочных мест не подтверждает, что оба модуля поставляются вместе с устройством.

Архитектура питания предусматривает резервирование 1+1 при исправных совместимых блоках. Чтобы резервирование имело практический смысл, проектировщик согласует подключение к линиям питания и поведение узла при отказе одного источника. Обозначение 650 Вт относится к максимальной выходной мощности отдельного БП и не должно автоматически превращаться в постоянное потребление всего маршрутизатора.

Охлаждение организовано спереди назад, с выводом воздуха за корпус. В задней части находятся три сменных вентиляторных модуля; направление потока учитывают при размещении в холодном и горячем коридорах. Кабели и соседнее оборудование не должны перекрывать вентиляцию. Отказавший модуль требуется заменять по руководству: способность оставшихся вентиляторов увеличить скорость не означает разрешение постоянно эксплуатировать неполный комплект.

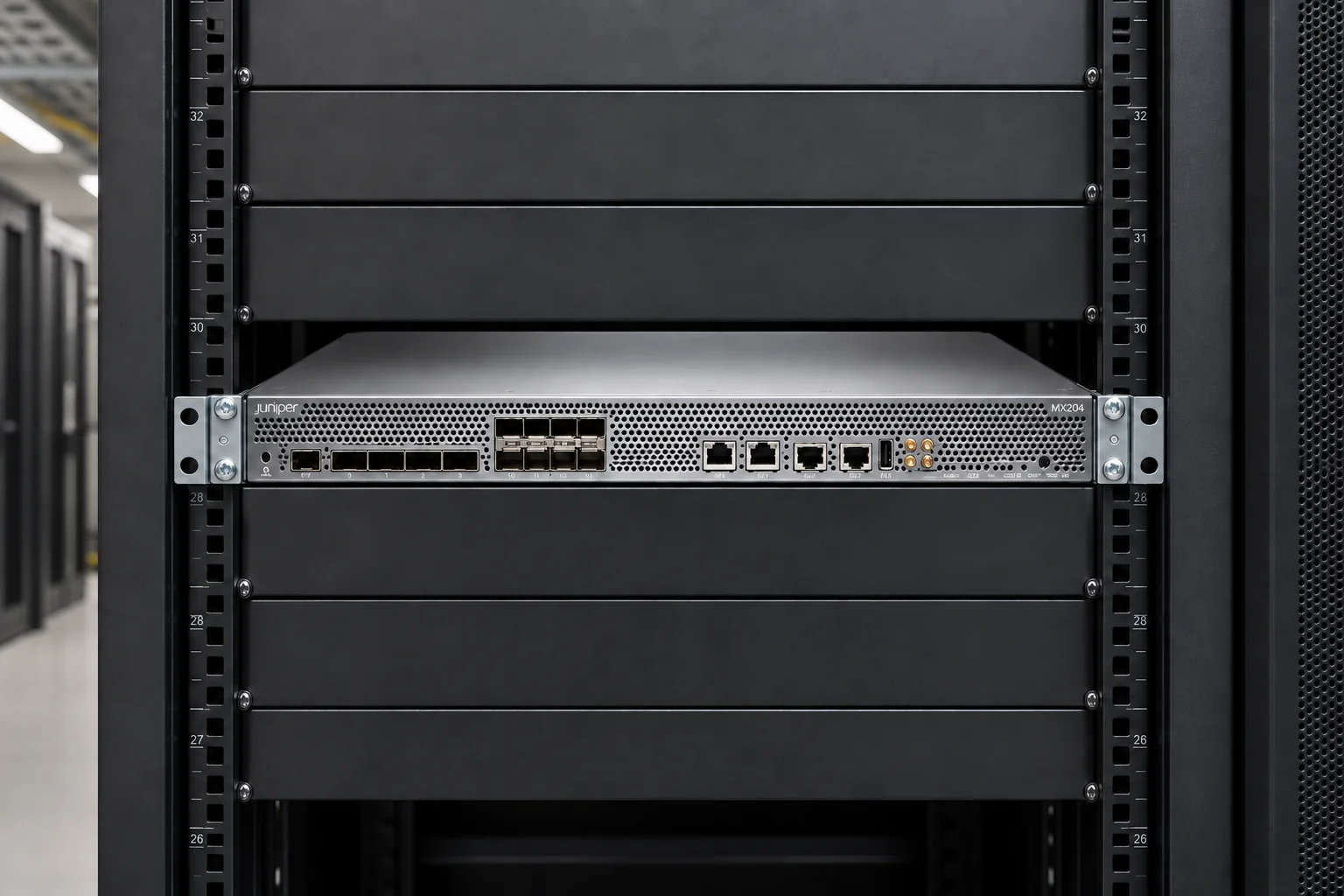

Высота 1U описывает место по вертикали, но не глубину шкафа. При планировании установки учитывают корпус, выступающие компоненты, задние подключения и пространство для обслуживания. Руководство предусматривает стандартную 19-дюймовую стойку; для закрытого шкафа приведена глубина от 760 мм. Крепления и доступ к заземлению проверяют до доставки, особенно если маршрутизатор заменяет существенно более короткое устройство.

Жизненный цикл и выбор для длительной эксплуатации

Перед включением MX204 в новый проект важно учитывать опубликованные этапы жизненного цикла. По таблице Juniper, проверенной 13 сентября 2026 года, для артикулов MX204, MX204-IR и MX204-R указан срок окончания поддержки 15 июня 2032 года. Для MX204-HW-BASE и перечисленных в том же уведомлении аппаратных вариантов действует другая строка: последний заказ 15 июня 2027 года, окончание поддержки 30 июня 2032 года. Эти даты нельзя переносить с одного SKU на другой.

Календарная дата производителя сама по себе не подтверждает наличие действующего сервисного договора у конкретного б/у экземпляра. В проекте стоит отдельно оценить запас оборудования, доступ к нужному ПО и план замены узла. Если требуется рост за пределы интерфейсов MX204, резервный управляющий модуль внутри одного корпуса или другой набор скоростей, следует сравнивать иную платформу. Товары из общего раздела маршрутизаторов не являются готовыми взаимозаменяемыми аналогами.

Что согласовать перед заказом

Для расчёта предложения укажите количество MX204, схему портов, тип питания и необходимые принадлежности. При покупке запасного устройства приложите полный артикул установленного маршрутизатора и функции, которые нужно сохранить.

До оплаты согласуйте фотографии передней и задней панелей конкретного устройства, состав БП и вентиляторов, комплект креплений, состояние разъёмов и перечень проверок. Для этой позиции сведения о выполненном тестировании пока не подтверждены, поэтому готовый протокол проверки не обещается. Коммерческое предложение должно отдельно фиксировать цену, учёт НДС, гарантию, срок отгрузки и доставку. Разделы доставки и оплаты описывают общие условия магазина; окончательные параметры относятся к согласованному комплекту.

Документация для подбора и внедрения

MX204 Hardware Guide — аппаратное руководство, PDF на английском помогает проверить монтаж, питание и обслуживание. Port Speed on MX Series Routers, раздел MX204 содержит допустимые сочетания портов. Руководство по лицензиям MX используют вместе с требованиями проекта и сведениями о конкретном устройстве.

Вопросы о Juniper MX204

Можно ли заранее назвать комплект без серийных данных?

Можно описать возможности платформы, но не подтвердить состояние, установленные БП, лицензии и принадлежности экземпляра. Эти сведения запрашивают для выбранного предложения; суффикс и фото шильдика помогают отличить нужный вариант.

Как узнать актуальную цену?

Добавьте Juniper MX204 в заявку и укажите нужное количество, тип питания и комплектацию. Менеджер уточнит доступность и подготовит предложение с ценой и сроком поставки.
