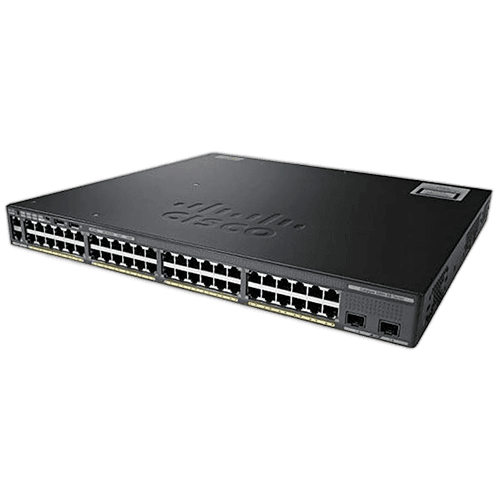

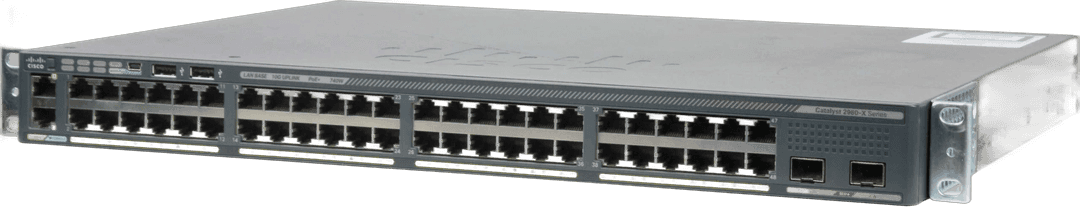

Коммутатор Cisco WS-C2960X-48FPD-L, 48 портов PoE+

Cisco WS-C2960X-48FPD-L с полным бюджетом PoE

Cisco WS-C2960X-48FPD-L — коммутатор доступа Catalyst 2960-X для площадок, где требуется подключить до 48 гигабитных устройств и подать питание на каждый порт. Доступный бюджет 740 Вт рассчитан на 48 потребителей PoE класса 3 по 15,4 Вт либо на 24 устройства PoE+ по 30 Вт. Два uplink-интерфейса SFP+ позволяют вывести трафик к распределению или ядру на скорости 10 Гбит/с.

Такое исполнение выбирают для крупных систем IP-телефонии, видеонаблюдения, беспроводных сетей и автоматизации зданий. В отличие от модификации 48LPD-L с бюджетом 370 Вт, версия FPD-L дает вдвое больше мощности. Поэтому при высокой плотности камер и точек доступа не приходится оставлять половину портов без питания либо ставить дополнительный коммутатор только ради PoE.

Как распределяется мощность PoE+

Все 48 интерфейсов 10/100/1000BASE-T поддерживают IEEE 802.3af и 802.3at. Коммутатор определяет класс подключенного устройства и выделяет требуемую мощность, однако суммарная нагрузка не должна превышать 740 Вт. Если конечные устройства потребляют меньше паспортного максимума, комбинация PoE и PoE+ может быть произвольной. Для проекта важно считать не только среднее потребление, но и пусковую нагрузку, резерв на замену моделей и возможное расширение.

• Порты доступа: 48 × Gigabit Ethernet RJ-45 с PoE/PoE+.
• Доступная мощность: 740 Вт.
• Максимум PoE: 48 портов по 15,4 Вт.
• Максимум PoE+: 24 порта по 30 Вт.
• Uplink: 2 × SFP+ с поддержкой 1/10GbE.
• Программный набор: Cisco IOS LAN Base.

Для точек доступа с несколькими радиомодулями, поворотных камер и видеотелефонов следует проверять фактический класс питания. Некоторые устройства запускаются на пониженной функциональности, если получают меньше требуемой мощности. До покупки полезно составить таблицу портов с моделью каждого потребителя и его максимальным ваттажом.

Производительность и стек

Коммутационная полоса LAN Base составляет 216 Гбит/с в полнодуплексном исчислении, а скорость обработки для WS-C2960X-48FPD-L достигает 130,9 млн пакетов в секунду. Два SFP+ можно использовать для резервных восходящих линий, EtherChannel или раздельного подключения к узлам распределения. Тип SFP/SFP+, волокна или DAC необходимо согласовать со встречным оборудованием.

Для объединения нескольких устройств поддерживается опциональный модуль FlexStack-Plus или FlexStack-Extended. Само наличие поддержки не означает, что стековый модуль и кабели установлены в конкретном экземпляре. Их нужно включить в комплект отдельно. Стек упрощает управление группой коммутаторов и позволяет распределить пользовательские подключения, но его пропускную способность и схему отказоустойчивости следует проектировать заранее.

LAN Base предоставляет VLAN, STP, EtherChannel, 802.1X, QoS, DHCP Snooping и другие средства уровня доступа. Коммутатор поддерживает до 1023 активных VLAN, jumbo-кадры до 9216 байт, располагает 512 МБ DRAM и 128 МБ flash. Для сложной динамической маршрутизации и функций ядра нужна платформа соответствующего класса; 2960-X предназначен прежде всего для надежного подключения конечных устройств.

Отличие 2960-X от 2960-XR

В WS-C2960X-48FPD-L установлен один фиксированный источник питания. Это не модель 2960-XR, у которой применяются сменные модульные блоки и предусмотрена установка второго источника. При планировании резерва питания для 2960-X нужно учитывать архитектуру объекта и возможности внешнего резервирования. Подмена близким парт-номером без согласования может изменить не только питание, но и программный набор.

Корпус занимает 1U, имеет размеры около 45 × 445 × 368 мм и массу приблизительно 5,8 кг. Входное питание — 100–240 В AC, ток до 9 А при низком напряжении. Для стойки с большим количеством PoE-коммутаторов необходимо рассчитать нагрузку на PDU, тепловыделение и резерв источника бесперебойного питания.

Проверка перед поставкой

1. Подтвердите полный парт-номер WS-C2960X-48FPD-L.
2. Рассчитайте PoE-бюджет по конкретным камерам, телефонам и точкам доступа.
3. Укажите необходимые SFP+, DAC и длину оптических линий.
4. Согласуйте FlexStack-модуль, стековые кабели и крепления.
5. Проверьте требуемую версию IOS и используемые функции LAN Base.

Восстановленный коммутатор перед отгрузкой можно проверить по загрузке, журналу диагностики, работе вентиляторов, uplink и портов доступа. PoE-проверка должна включать выдачу питания под нагрузкой, а не только появление Ethernet-линка.

Цена Cisco WS-C2960X-48FPD-L

Цена Cisco WS-C2960X-48FPD-L зависит от состояния, версии IOS, наличия стекового модуля, креплений и комплекта оптики. Чтобы купить Cisco WS-C2960X-48FPD-L, укажите количество устройств, перечень PoE-нагрузок и схему uplink. Мы проверим доступные экземпляры, согласуем гарантию и зафиксируем комплект.

Доставка выполняется транспортной компанией или почтой; заказные позиции могут идти несколько недель. При необходимости вместе с коммутатором подберем совместимые SFP+, кабели и компоненты FlexStack. До оплаты сообщаются актуальная стоимость, срок и результаты согласованной проверки.
