Коммутатор Huawei S6730-H24X6C

Huawei S6730-H24X6C: 24 линии 10GE и шесть направлений к ядру

Huawei CloudEngine S6730-H24X6C — управляемый коммутатор агрегации с 24 оптическими портами SFP+ и шестью восходящими QSFP28. Его выбирают для узла, где требуется подключить до двух десятков линий 10GE с резервом, организовать маршрутизацию между сегментами и связать их с высокоскоростной магистралью. Карточка относится к исходной серии S6730-H: суффикса V2 в названии этой модели нет.

• 24 порта 10GE SFP+; трансиверы подбираются под конкретные линии.
• 6 портов QSFP28 с возможностью 40/100GE; разрешённая скорость зависит от варианта и лицензирования.
• Коммутационная способность устройства 1,68 Тбит/с, пересылка 490 млн пакетов/с по спецификации Huawei.
• Формат 1U, два слота питания и четыре сменных вентилятора.
• Huawei VRP, функции L2/L3 и iStack через сервисные интерфейсы.

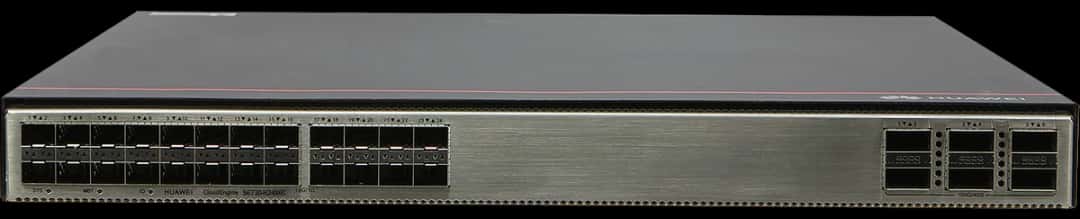

Предложение 49 Порт — оборудование б/у, цена по запросу, гарантия 12 месяцев. Возможность поставки и срок нужно подтвердить у менеджера. Состав комплекта пока не указан: блоки питания, оптика, крепления и лицензии согласуются до заказа. Фотография производителя показывает модель и расположение портов, а не состояние конкретного экземпляра.

Когда достаточно 24 портов

Главное отличие H24X6C от H48X6C — количество подключаемых линий доступа: 24 против 48 при одинаковых шести uplink QSFP28. Для небольшой площадки это позволяет выбрать нужную плотность подключений без перехода на 48-портовую модель. При этом H24 не занимает меньше места в стойке: обе версии имеют высоту 1U и одинаковые паспортные размеры корпуса. Выбор между ними определяется портами и нагрузкой, а не экономией монтажной глубины.

До подбора составьте перечень соединений, которые должны работать одновременно. Например, 18 подключений к коммутаторам доступа оставляют шесть из 24 SFP+ для развития или иных задач. Если часть этих интерфейсов потребуется стеку, свободных портов будет меньше. Такой подсчёт полезнее общего требования «нужен коммутатор на 24 порта»: он показывает, хватит ли выбранной модели после резервирования и ближайшего расширения.

Узел агрегации филиала

В здании с несколькими этажами H24X6C может собирать оптические uplink от коммутаторов доступа и передавать трафик выше, к ядру сети. Такой сценарий подходит офисному корпусу, учебной площадке или подразделению. Пользовательские компьютеры и телефоны при этом подключаются к нижестоящим устройствам. Порты SFP+ этой модели не являются группой медных RJ-45 с питанием PoE для рабочих мест.

Небольшая серверная группа

Другой сценарий — объединение серверов с сетевыми интерфейсами 10GE. Здесь надо учитывать не только число серверов, но и число подключений каждого: резервная схема с двумя сетевыми адаптерами использует больше портов. Направления к остальной инфраструктуре распределяют между QSFP28 с учётом трафика и резервирования. Если проект требует 25GE на каждом сервере, у H24X6C нет соответствующего блока портов доступа; нужен другой вариант оборудования.

Оптика, кабели и режим 100GE

Что подключается к SFP+

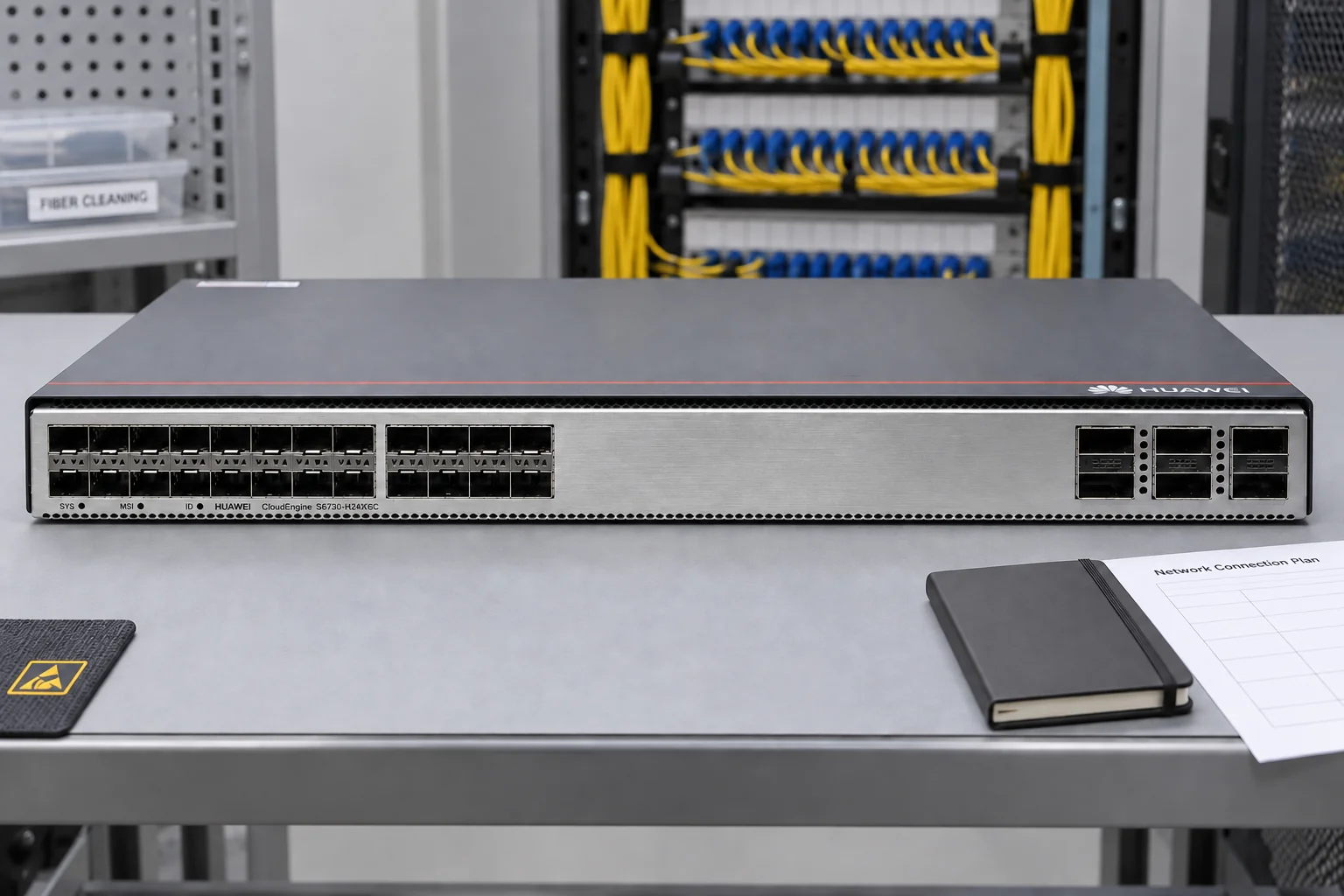

Разъём задаёт форм-фактор, но не дальность линии. Для оптического соединения согласуют скорость, тип волокна, длину волны, допустимое расстояние и интерфейс на противоположном конце. При использовании одномодового и многомодового волокна выбирают соответствующие трансиверы; внешне похожие модули не становятся взаимозаменяемыми. Для проверки существующей оптики укажите её полный артикул и модель соседнего оборудования.

В разделе аксессуаров Huawei перечисляет для SFP+ оптические модули, высокоскоростные медные кабели и AOC. Есть и конкретные исключения: модуль OSXD22N00 в указанном перечне не поддерживается. Поэтому подбор «любого Huawei SFP+» недостаточен. При соединениях в пределах стойки можно рассматривать поддерживаемые DAC/AOC, но длину и точный тип кабеля проверяют по документации и по обоим подключаемым устройствам.

Проверка шести восходящих портов

Для исходной H24X6C предусмотрены QSFP28 40/100GE. Huawei описывает базовые поставки с портами 40GE и возможность повышения до 100GE по RTU; в перечне заказа есть также Bundle с лицензией. Артикул электронной лицензии для серии — L-100GEUPG-S67H, на устройство. Наличие шести разъёмов и даже установка модуля QSFP28 не подтверждают активированную скорость 100GE у продаваемого экземпляра.

Если канал 100 Гбит/с обязателен, зафиксируйте его в заявке как требование к готовой конфигурации. До оплаты нужны подтверждение варианта устройства, состояние лицензии, версия VRP и совместимая пара трансиверов или кабель. Права использования лицензий б/у оборудования уточняют отдельно. Лицензия повышения скорости и лицензии дополнительных сетевых функций решают разные задачи и не заменяют друг друга.

Порт QSFP28 нельзя разделить на четыре порта 10GE. В спецификации серии этот запрет указан независимо от того, установлен модуль QSFP28 или QSFP+. Поэтому шесть восходящих портов не следует учитывать как возможность получить ещё 24 отдельных подключения 10GE через такой breakout. Если проект рассчитан на подобное разветвление, архитектуру и выбор устройства необходимо пересмотреть до закупки.

Маршрутизация, стек и программные возможности

S6730-H24X6C работает на Huawei VRP. Документация подтверждает коммутацию VLAN, агрегацию линий, механизмы защиты от петель, статическую и динамическую маршрутизацию IPv4/IPv6. Среди поддерживаемых протоколов — OSPF, BGP и VRRP. Это даёт возможность использовать устройство не только для соединения портов внутри одного сегмента, но и для организации обмена между сетями по выбранным правилам.

iStack позволяет представить совместимые физические коммутаторы как одно логическое устройство. В этой серии для стека используются сервисные порты; кабели и оптика зависят от выбранной скорости соединения. В документации приведены варианты через 10GE SFP+ и через 100GE QSFP28. Нужные интерфейсы резервируют в проекте заранее, чтобы после объединения устройств не обнаружить нехватку портов для остальных линий.

Совместимость участников стека определяется не одним брендом. Нужно сверить модели, программные версии, поддерживаемую топологию и типы соединений. Для новой пары удобнее согласовать эти параметры одновременно для обоих устройств; при расширении существующего стека потребуется информация о каждом установленном участнике. Резервирование питания и uplink тоже проектируется отдельно: объединение в iStack само по себе не устраняет единственную точку отказа внешней сети.

VXLAN, BGP EVPN и функции управления беспроводными точками доступа описаны для платформы, но это не обещание полного набора лицензий в поставке. Huawei отдельно перечисляет L-VxLAN-S67 и ресурсы AP L-1AP-S67, а также варианты программных пакетов. Для таких задач укажите требуемую функцию, масштаб и систему управления. Поддержка контроллера не означает, что коммутатор сам раздаёт Wi-Fi или питает точки доступа через оптические порты.

Производительность и требования к месту установки

Паспорт H24X6C указывает 490 млн пакетов/с и коммутационную способность 1,68 Тбит/с. Встречающееся обозначение «1,68/2,4 Тбит/с» Huawei расшифровывает как способность устройства и системы соответственно. Это не две скорости одного интерфейса. По сравнению с H48X6C у H24 меньше портов доступа и другое первое значение ёмкости, но тот же опубликованный показатель пересылки пакетов.

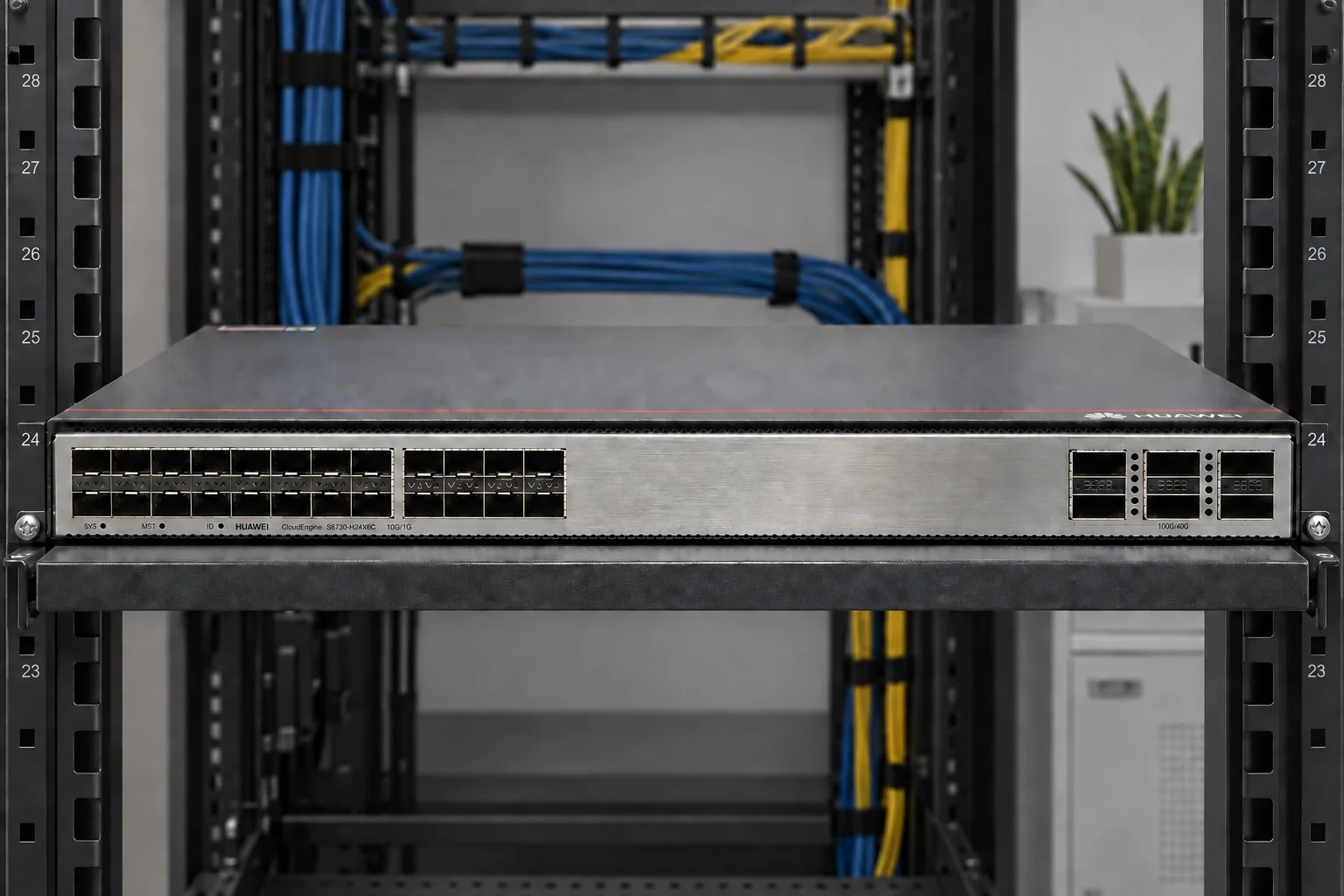

Размеры корпуса — 43,6 × 442 × 420 мм, высота × ширина × глубина, без упаковки. В стойке нужен один юнит и запас места для кабелей, доступа к задней панели и охлаждения. Пустая центральная часть передней панели характерна для 24-портовой модели и не является обещанием установить туда дополнительную группу интерфейсов. Монтажные принадлежности в нашем предложении пока не перечислены и требуют подтверждения.

Питание реализовано сменными БП с двумя слотами и возможностью резервирования 1+1. В официальном перечне для H24 есть AC-модуль PAC600S12-CB на 600 Вт и DC-модуль PDC1000S12-DB на 1000 Вт. Это варианты платформы, не подтверждённый комплект нашего экземпляра. До заказа сообщите тип электропитания площадки и необходимость резервирования; фактические артикулы и число установленных БП должны быть указаны в предложении.

Для H24 производитель приводит типичное потребление 149 Вт при 30% трафиковой нагрузке по методике ATIS и максимальное 254 Вт при полной нагрузке и максимальной скорости вентиляторов. Номинал БП нельзя использовать вместо этих показателей как постоянное потребление устройства. Значения 165 и 291 Вт из соседней колонки относятся к H48, а не к этой модели.

Система охлаждения использует четыре сменных вентилятора; воздух поступает с передней стороны и выходит сзади. Совместимый FAN-031A-B указан в документации H24. В шкафу важно не перекрыть вход и выход воздуха кабельными пучками и не направить горячий поток обратно к портовой стороне. Комплект вентиляторов и состояние охлаждения проверяются у конкретного устройства; фото передней панели для этого недостаточно.

Поставка, проверка экземпляра и документация

Для заказа б/у H24X6C важно получить предметную спецификацию поставки: устройство, БП, вентиляторы, лицензии, крепления и кабели. Сейчас комплект не подтверждён, а результаты испытаний не указаны. Запросите состояние портов, сведения о питании и охлаждении, версию ПО и доступные результаты проверки. Термин «б/у» не означает проведённое восстановление; такие работы не заявляются без подтверждения.

Цена по запросу. Отправьте количество устройств, перечень линий, требования к 100GE, стеку и питанию, а также адрес и желаемую дату получения. Менеджер уточнит доступность, согласует комплект, гарантийные условия, стоимость и порядок доставки. НДС и итоговые условия оплаты подтверждаются в предложении. Срок отгрузки и срок прибытия следует согласовать отдельно, особенно если оборудование требуется к определённому этапу проекта.

Техническая основа выбора — официальная спецификация Huawei S6730-H с отдельной колонкой H24X6C. Для замены в действующей сети дополнительно проверяют документацию установленного VRP, сервисную доступность и уведомления жизненного цикла по полному part number. Исходную модель не следует считать текущим поколением только потому, что она доступна к заказу.

Вопросы о Huawei S6730-H24X6C

Стоит ли выбрать H48, если часть портов останется свободной?

Сравните необходимое число одновременных линий с резервом на развитие и стек. У Huawei S6730-H48X6C 48 SFP+ вместо 24, но корпус не меньше и uplink тоже шесть. Выбор зависит от проекта; совместимость конкретной замены проверяется отдельно.

Подтверждает ли фото наличие лицензии 100G?

Нет. По фотографии можно узнать модель и расположение интерфейсов, но не состояние программной лицензии. Для обязательной работы на 100GE нужно получить подтверждение варианта и разрешённого режима конкретного экземпляра.

Можно ли согласовать комплект для площадки с DC-питанием?

У платформы есть совместимый DC-блок, но наличие такого блока в нашей поставке пока не установлено. Укажите параметры питания и требуемую резервную схему в запросе; возможность поставки подходящего комплекта необходимо подтвердить до покупки.
