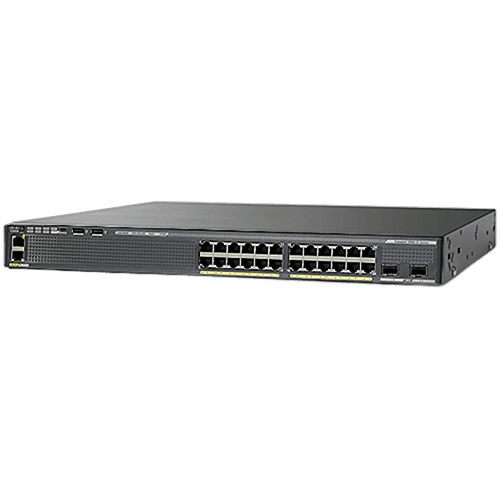

Коммутатор Cisco Catalyst WS-C2960X-24PD-L, 24 порта PoE+

Cisco Catalyst WS-C2960X-24PD-L для гигабитного доступа с PoE+

Cisco WS-C2960X-24PD-L — управляемый коммутатор доступа с 24 гигабитными портами PoE+ и двумя восходящими интерфейсами SFP+. Он рассчитан на подключение рабочих мест, IP-телефонов, точек Wi-Fi, камер и других устройств в корпоративной сети. Бюджет питания 370 Вт позволяет запитать все 24 порта по IEEE 802.3af либо до 12 потребителей PoE+ мощностью до 30 Вт каждый.

Модель относится к семейству Catalyst 2960-X и работает с набором функций Cisco IOS LAN Base. Это практичный вариант для расширения существующей Cisco-инфраструктуры, замены однотипного коммутатора или сборки стека доступа. Два SFP+ uplink обеспечивают подключение к ядру на скорости до 10 Гбит/с без занятия пользовательских портов.

Порты и питание подключенных устройств

Двадцать четыре интерфейса 10/100/1000Base-T автоматически согласуют скорость и поддерживают подачу питания PoE/PoE+. Общий доступный бюджет составляет 370 Вт, а интеллектуальное распределение мощности Cisco позволяет назначать приоритет критичным потребителям. Фактическое число устройств PoE+ зависит от их класса и реального потребления, поэтому при подборе полезно суммировать паспортную мощность точек доступа, телефонов и камер с резервом.

• 24 × 10/100/1000Base-T с IEEE 802.3af/at;
• до 24 портов PoE по 15,4 Вт или до 12 портов PoE+ по 30 Вт;
• 2 × SFP+ для 1/10-гигабитных восходящих линий;
• отдельный management Ethernet 10/100 и консольные порты RJ45/USB;
• USB Type A для внешней flash-памяти.

Индекс PD важен при заказе: он обозначает сочетание PoE-бюджета 370 Вт и двух 10G SFP+ uplink. Вариант WS-C2960X-24PS-L внешне похож, но оснащается четырьмя гигабитными SFP. Перед поставкой мы сверяем полный PID, чтобы заказчик получил нужную конфигурацию восходящих интерфейсов.

Производительность и функции LAN Base

Cisco указывает для 2960-X LAN Base полосу пересылки 108 Гбит/с и полнодуплексную коммутационную емкость 216 Гбит/с. Производительность конкретной модели WS-C2960X-24PD-L достигает 95,2 млн пакетов в секунду на пакетах по 64 байта. Коммутатор поддерживает до 1023 активных VLAN, кадры Jumbo до 9216 байт, EtherChannel, STP/RSTP/MST, 802.1X, DHCP Snooping, Dynamic ARP Inspection и механизмы защиты портов.

LAN Base ориентирован прежде всего на уровень доступа и развитую коммутацию L2. Он включает статическую маршрутизацию и ряд базовых L3-возможностей в рамках поддерживаемой версии IOS, но не является заменой полнофункциональному маршрутизатору или коммутатору ядра. При проектировании сети мы учитываем требуемые протоколы, число VLAN и существующую политику обновления Cisco IOS.

Стек и отказоустойчивость

WS-C2960X-24PD-L поддерживает опциональные модули FlexStack-Plus и FlexStack-Extended. Стек позволяет управлять несколькими коммутаторами как единым логическим устройством и упрощает резервирование uplink. Сам модуль C2960X-STACK и стековые кабели являются отдельными позициями: их наличие необходимо проверять по комплектации конкретного экземпляра.

В серии 2960-X установлен фиксированный внутренний блок питания. Это отличие от 2960-XR, где применяются сменные БП. Для резервирования питания WS-C2960X-24PD-L предусмотрено подключение внешней системы Cisco RPS 2300. При покупке восстановленного устройства важно проверить не только Ethernet-порты, но и работу PoE под нагрузкой, SFP+ uplink, вентиляторы и разъем RPS.

Конструкция и эксплуатация

Коммутатор занимает 1U и имеет размеры 44,5 × 4,5 × 36,8 см, масса составляет около 5,7 кг. Вход питания универсальный — 100–240 В AC. По измерениям Cisco среднее собственное потребление при сетевой нагрузке составляет около 52,3 Вт без учета энергии, отдаваемой PoE-устройствам. Рабочая температура при высоте до 1500 м находится в диапазоне от −5 до +45 °C.

Для управления доступны Cisco IOS CLI, SSH, SNMP, syslog, RMON и веб-инструменты Cisco. EnergyWise и IEEE 802.3az помогают снижать расход энергии, а планируемый Switch Hibernation Mode переводит оборудование в режим малого потребления в нерабочие периоды.

Проверка и комплектация перед заказом

• тестируем все 24 медных порта и оба SFP+ uplink;
• проверяем выдачу PoE/PoE+ под нагрузкой и доступный бюджет;
• фиксируем версию Cisco IOS, feature set LAN Base и состояние конфигурации;

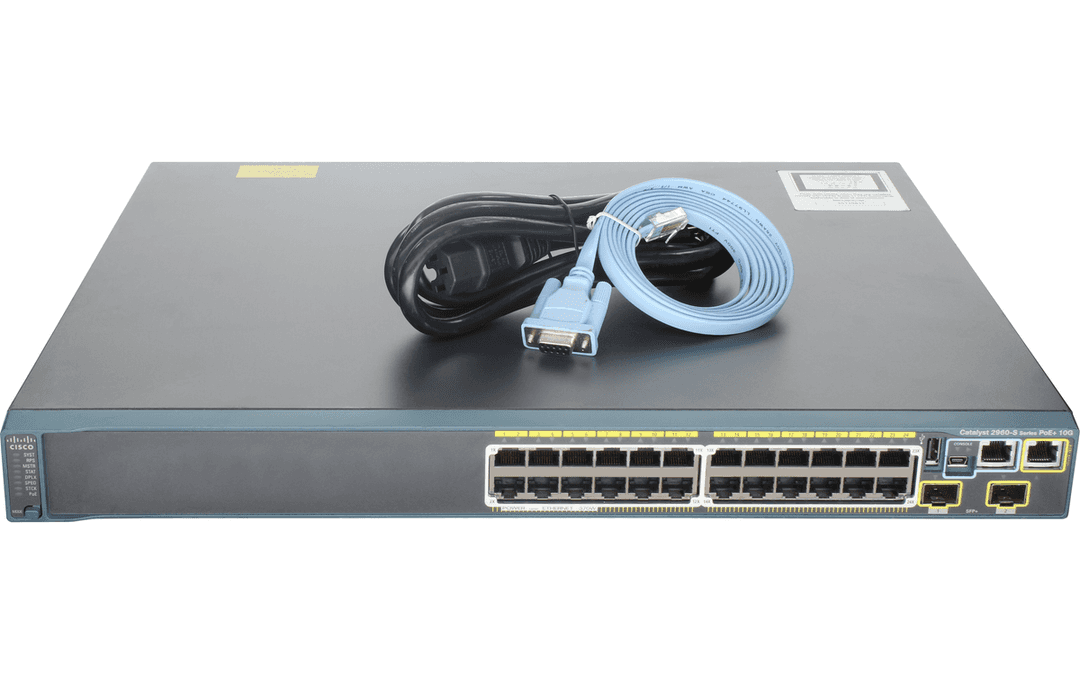

• уточняем наличие креплений, блока питания, стекового модуля и кабелей;
• подбираем совместимые SFP/SFP+ и согласуем требуемую длину линий.

Купить Cisco WS-C2960X-24PD-L можно в проверенной восстановленной комплектации с гарантией. Цена зависит от состояния, наличия FlexStack, оптики и аксессуаров. Пришлите схему подключения или перечень PoE-потребителей: мы проверим запас мощности, совместимость uplink и подготовим коммерческое предложение с доставкой.
