Оптический коммутатор Cisco WS-C3750X-24S, 24 GE SFP

Cisco WS-C3750X-24S: сбор гигабитных оптических линий

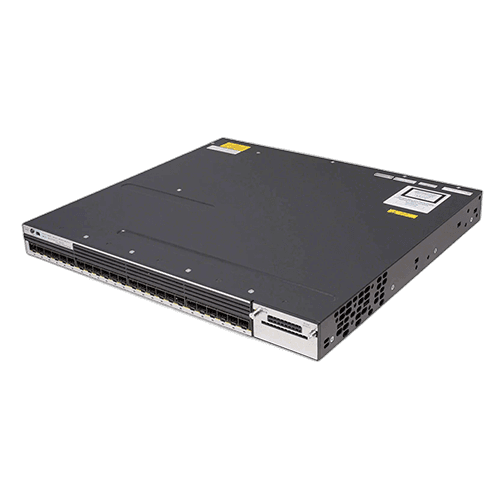

У WS-C3750X-24S другая роль, чем у распространенных медных моделей 3750-X. Его основная панель содержит 24 слота Gigabit Ethernet SFP. Такой узел удобно рассматривать для сведения оптических подключений от распределительных шкафов или удаленных сегментов в одной стойке. Тип волокна и расстояние определяются установленными совместимыми трансиверами, а не одним только артикулом коммутатора.

В названии легко перепутать два разных значения буквы S. В обозначении 24S она указывает на оптическую конфигурацию портов, а последний суффикс -S обозначает набор программных функций IP Base. Поэтому WS-C3750X-24S-S и медный WS-C3750X-24T-S не взаимозаменяемы по подключению кабелей. Основные SFP-слоты этой модели гигабитные: установка SFP+ сама по себе не сделает их десятигигабитными.

Что подготовить для каждой оптической линии

• Определите тип существующего волокна, используемые разъемы и протяженность трассы.
• Сверьте модель трансивера с поддержкой платформы и установленного Cisco IOS.
• Проверьте совместимость пары модулей на обоих концах: скорость, длину волны и схему передачи.
• Для линии с промежуточными соединениями учтите оптический бюджет, а не только паспортную дальность модуля.

Слоты SFP без модулей не являются готовыми оптическими портами с заданной дальностью. Укажите необходимые трансиверы в заявке отдельно и проверьте их наличие в комплектации. PoE эта платформа не предоставляет: питание камер или точек доступа организуется на соответствующем оборудовании доступа, а не по оптической магистрали.

IP Base и IP Services в одной карточке

Здесь собраны WS-C3750X-24S-S с IP Base и WS-C3750X-24S-E с IP Services. Вариант -S предназначен для базовых задач L3-доступа, -E предоставляет расширенный набор функций маршрутизации. Нужный протокол, версию ПО и состояние лицензии следует подтвердить до включения в проект. Равное количество портов не означает, что любая конфигурация выполнит одинаковую сетевую роль.

Сопоставляйте стоимость с выбранным суффиксом, состоянием и комплектом. Вариант IP Services с ценой в каталоге и вариант IP Base с ценой по запросу являются разными предложениями. Для восстановленного продавцом оборудования условия проверки и гарантии согласуются отдельно; статус нового устройства в открытой упаковке также относится только к соответствующей поставке.

Магистраль и резервирование

Помимо 24 основных слотов есть отдельное место под сетевой модуль. Это позволяет подобрать uplink независимо от клиентских оптических линий. Для выхода на 10G нужен поддерживаемый десятигигабитный модуль и соответствующие трансиверы; без такого комплекта обещать 10G-подключение нельзя. Изображение установленного модуля на обзорном фото не подтверждает его включение в выбранный заказ.

StackWise Plus дает возможность объединить совместимые коммутаторы с общей логикой управления; скорость стекового кольца составляет до 64 Гбит/с. Резервирование питания решается отдельно: корпус имеет два места под БП и поддерживает StackPower. В паспортной конфигурации 24S указан источник 350 Вт AC, но конкретные предложения могут комплектоваться иначе. Проверяйте установленные БП, а не переносите паспортный состав на любой экземпляр.

Заказ для действующей инфраструктуры

Эту модель разумно выбирать при поддержании существующей сети с гигабитной оптикой и знакомой эксплуатационной средой Cisco. Она не заменяет коммутатор с 24 портами 10G и не предназначена для выдачи питания клиентам. У серии завершен жизненный цикл производителя; для нового долгосрочного проекта стоит отдельно оценить требования к официальной поддержке и обновлениям.

Для предложения от 49 Порт достаточно передать схему подключений, требуемую лицензию и список нужных SFP. До отправки согласуйте проверку оптических слотов с подходящими модулями, uplink, вентиляции и питания. Стоимость перевозки и срок доставки определяются после выбора комплектации и адреса. Официальные Data Sheet и Hardware Installation Guide находятся в разделе документации карточки.
