Комплект стоечных рельсов HP/Foxconn 2F80A-02 / 2F79A-02

Стоечные рельсы HP/Foxconn 2F80A-02 и 2F79A-02

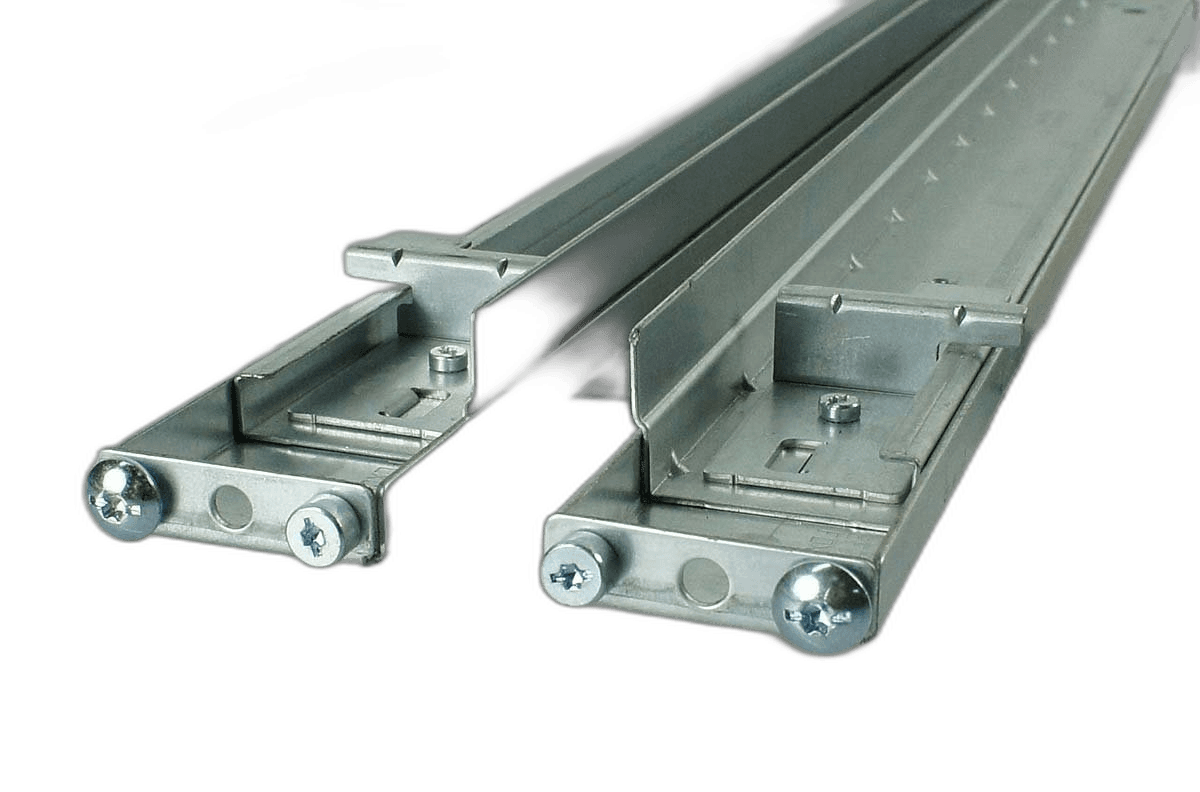

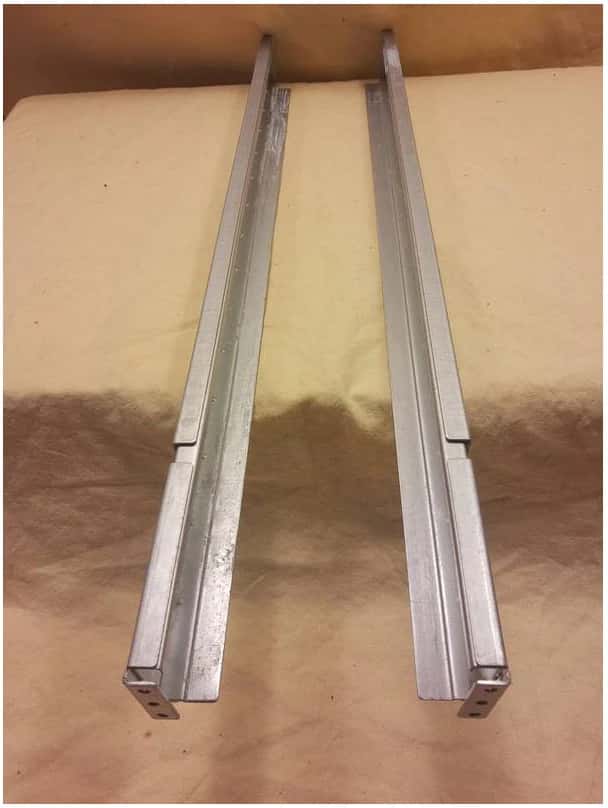

HP/Foxconn 2F80A-02 / 2F79A-02 — комплект из левой и правой телескопических направляющих для монтажа совместимого серверного или дискового оборудования в четырёхстоечный 19-дюймовый шкаф. Рельсы принимают массу корпуса и позволяют выдвинуть его для обслуживания, не устанавливая устройство на универсальную полку. В карточке показан реальный тип комплекта и отдельный крупный план заводского штампа 2F80A-02.

Важно правильно понимать обозначения. 2F80A-02 и 2F79A-02 нанесены на металлические элементы сборки Foxconn; это не универсальные номера, по которым можно без проверки подобрать рельсы к любому серверу HP. В полном комплекте того же семейства встречаются также штампы 2F79A-01 и 2F77A-02 на сопряжённых секциях. Поэтому при заказе мы сопоставляем не только два номера из названия, но и конструкцию фиксаторов, высоту корпуса, поколение оборудования и сервисный номер нужного rail kit.

Как устроен комплект

Каждая сторона состоит из вложенных металлических профилей. Наружная секция крепится между передней и задней вертикальными направляющими шкафа, внутренняя связана с корпусом оборудования, а подвижное соединение обеспечивает продольное выдвижение. Для этой версии в специализированном каталоге указаны минимальная длина около 595 мм и длина в разложенном состоянии до 914 мм; фактическую глубину установки следует проверять по конкретной стойке и положению её задних профилей.

Высота профиля составляет примерно 40 мм, что соответствует размещению оборудования класса 1U без занятия соседней монтажной единицы. Толщина собранного профиля — около 26 мм. Эти размеры относятся к измеренному образцу, а не заменяют монтажный чертёж шасси. Рельсы устанавливаются парой: переставлять левую и правую стороны местами или использовать одну направляющую от другого комплекта нельзя.

Совместимость без догадок

Вторичные каталоги связывают маркировки 2F80A-02, 2F79A-01, 2F77A-02 и 2F79A-02 с комплектом HP 461513-001 и некоторыми системами семейства ProLiant и StorageWorks. Официальный HPE PartSurfer действительно определяет 461513-001 как rack-mounting hardware kit with rails, а перечень запчастей HPE для ProLiant DL185 G5 указывает этот service spare для левой и правой рельсовой сборки. Однако у близких по названию серверов встречаются другие сервисные комплекты. Например, для отдельных исполнений DL160 G5p HPE публиковала иной номер рельсов.

Из этого следует практическое правило: перечень «DL160/DL180/DL320» из торговых каталогов нельзя считать достаточным подтверждением. Перед заказом нужен точный product number или serial number шасси, его поколение и, желательно, номер исходной рельсовой сборки. Если на старых направляющих видны только 2F80A-02 и 2F79A-02, менеджер запросит фотографии остальных секций и креплений. Такая проверка защищает от ситуации, когда длина подходит, но точки зацепления на корпусе или стойке отличаются.

Монтаж и проверка комплектации

До установки освобождают нужную высоту в стойке, отмечают один уровень на четырёх вертикальных профилях и проверяют устойчивость шкафа. Левую и правую направляющие ориентируют по маркировкам и фиксируют спереди и сзади. После этого внутренние секции соединяют с корпусом, устройство заводят в рельсы одновременно с двух сторон и несколько раз проверяют свободное движение и работу стопоров. Тяжёлое оборудование монтируют вдвоём; выдвинутый корпус нельзя использовать как опору.

Набор крепежа у восстановленных комплектов может различаться. Винты, клеточные гайки, монтажные ушки оборудования и кабельный рукав не следует считать частью поставки, пока их наличие не подтверждено менеджером. Перед отгрузкой проверяются обе стороны, отсутствие критичных деформаций, работа подвижных секций и совпадение маркировок с согласованной конфигурацией.

Что сообщить для подбора

• полное название и поколение сервера либо дисковой полки;
• product number, spare number или серийный номер оборудования;
• фотографии боковых креплений корпуса и штампов на старых рельсах;
• тип 19-дюймовой стойки, форма отверстий и расстояние между профилями;
• нужна ли только пара рельсов или также винты, гайки и cable management arm.

Позиция предлагается в состоянии «восстановленное продавцом». Это механический аксессуар без питания, сетевых интерфейсов и программных лицензий. Его ценность определяется точным совпадением геометрии и комплектностью, поэтому мы не подменяем проверку совместимости общим обещанием «подходит для HP», а согласовываем поставку по маркировкам конкретного оборудования.
