Монтажный комплект Cisco 53-3541-02 для Nexus 1U

Монтажный комплект Cisco 53-3541-02 для оборудования Nexus высотой 1U

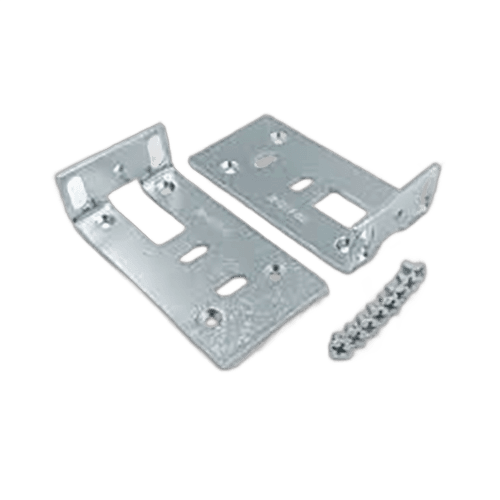

Cisco 53-3541-02 — комплект металлических направляющих и монтажных элементов, предназначенный для установки совместимого оборудования Cisco Nexus в стандартную 19-дюймовую телекоммуникационную стойку. На вторичном рынке этот артикул чаще всего связывают с аксессуаром N2200-ACC-KIT для устройств Nexus 2000 Fabric Extender, а также с отдельными 1U-моделями семейств Nexus 3000 и Nexus 5000. Это именно механический аксессуар: он не влияет на пропускную способность, лицензирование или функции коммутатора, но обеспечивает штатную фиксацию корпуса в стойке.

Главный параметр при подборе такого комплекта — не только серия Nexus, а точная модель и аппаратная ревизия шасси. Внутри одной линейки Cisco применяет разные передние кронштейны, направляющие, точки крепления и наборы винтов. Поэтому обозначение «для Nexus 2000/3000/5000» нельзя понимать как совместимость со всеми устройствами этих семейств. Перед заказом нужно сопоставить P/N комплекта с руководством по установке конкретного коммутатора или FEX-модуля.

Что входит в рассматриваемую позицию

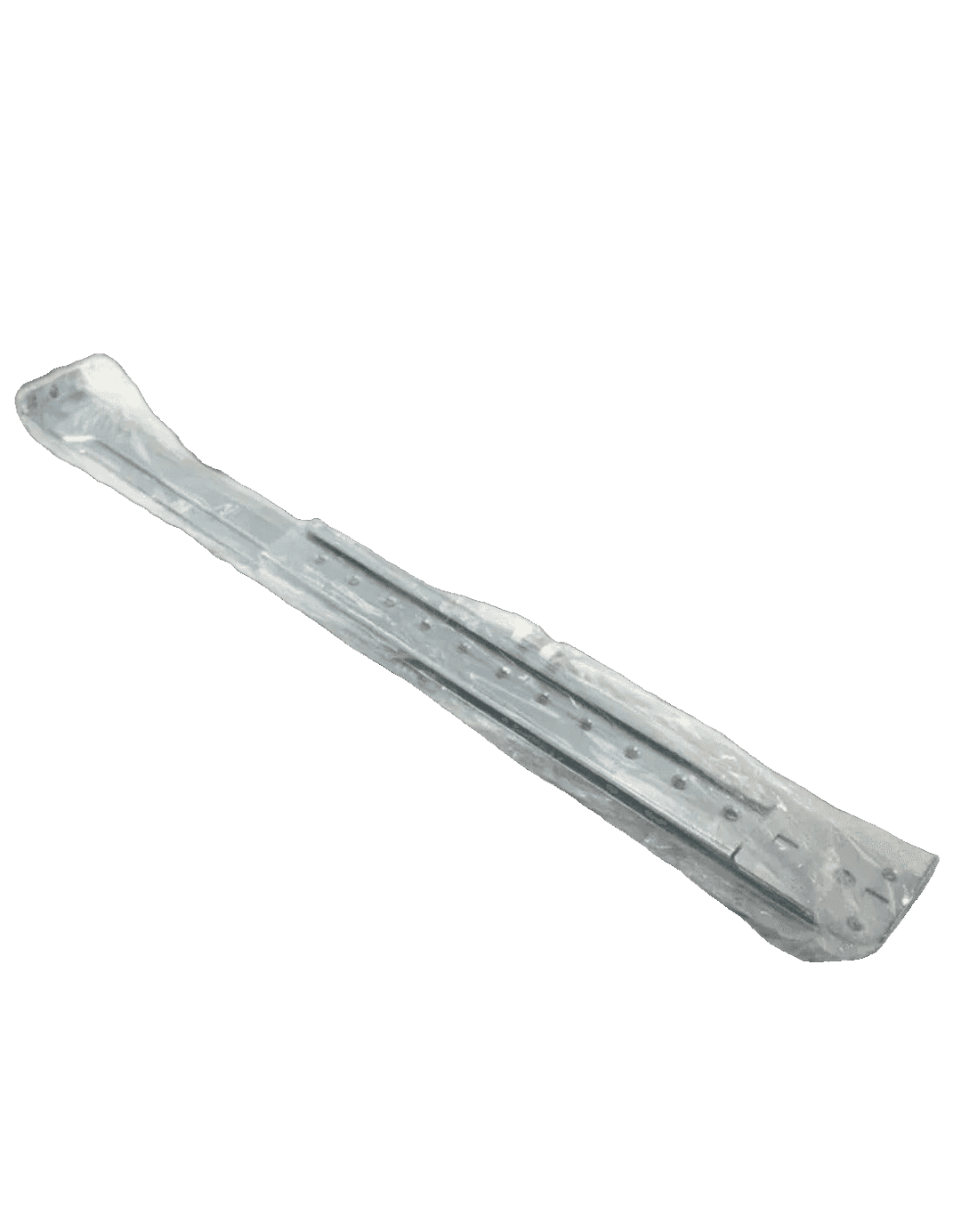

На фотографии показан реальный новый комплект в заводской упаковке с читаемой маркировкой 53-3541-02. В складской карточке дополнительно указаны номера 69-0815-01 и 48-2406-01. По документации Cisco номер 69-0815-01 используется для набора заземляющего наконечника с крепежом, а 48-2406-01 — для отдельного типа монтажного винта. Эти номера описывают элементы комплектации, но сами по себе не подтверждают наличие полного расширенного набора N2200-ACC-KIT.

Фактическая поставка определяется содержимым запечатанного пакета и согласованной спецификацией. Корпус коммутатора, кабели, трансиверы и иные аксессуары в эту товарную позицию не входят. Если для монтажа требуются передние «уши», клеточные гайки, винты под конкретную резьбу стойки, заземляющий провод или антистатический браслет, их наличие необходимо подтвердить отдельно до оплаты.

Как выполняется монтаж

В руководстве Cisco для Nexus 2000 описана типовая схема: к корпусу крепятся передние кронштейны и направляющие, ответные рельсы устанавливаются на стойку, после чего направляющие корпуса заводятся в рельсы. В зависимости от стойки используются винты 10-32 либо 12-24, а для стоек с квадратными отверстиями могут потребоваться клеточные гайки. Точный порядок, число винтов и допустимая глубина установки зависят от модели устройства и версии комплекта.

До монтажа важно проверить свободное пространство перед стойкой и за ней, доступ к блокам питания и вентиляторам, а также направление воздушного потока самого коммутатора. Направляющие не должны перекрывать вентиляционные отверстия или мешать извлечению сменных модулей. Оборудование устанавливают при отключённом питании, соблюдая требования Cisco к заземлению и электростатической защите.

Проверка совместимости перед заказом

Для точного подбора пришлите полное обозначение шасси с заводской наклейки, например N2K-, N3K- или N5K-модель, аппаратную ревизию и фотографии боковых точек крепления. Полезно также измерить глубину стойки между передними и задними монтажными профилями и указать тип отверстий: квадратные, круглые без резьбы либо резьбовые. Если заменяется утраченный комплект, приложите маркировку оставшейся левой или правой направляющей.

Такой подход особенно важен для Nexus 3000 и Nexus 5000: официальные руководства Cisco перечисляют несколько несовместимых между собой accessory kit для разных шасси. Даже одинаковая высота 1U не гарантирует совпадение длины направляющих и расположения крепёжных отверстий. Мы сверим данные с монтажным руководством и подтвердим, подходит ли 53-3541-02 именно к вашему устройству.

Состояние и поставка

Данный экземпляр заявлен как новый и доступен в количестве одной штуки. Перед отгрузкой проверяются маркировка упаковки, внешний вид деталей и соответствие согласованному составу. Заводскую упаковку без необходимости не вскрываем, поэтому комплектность лучше зафиксировать в заказе заранее. Возможна отправка транспортной компанией; длинные металлические элементы упаковываются с защитой от изгиба и повреждения кромок.

Cisco 53-3541-02 подойдёт для восстановления штатного стоечного монтажа совместимого 1U-оборудования Nexus, когда потеряны оригинальные направляющие или устройство приобретено без аксессуаров. Перед покупкой обязательна проверка по точной модели шасси: это исключает ситуацию, когда внешне похожий комплект не совпадает по длине, крепёжным отверстиям или составу деталей.
