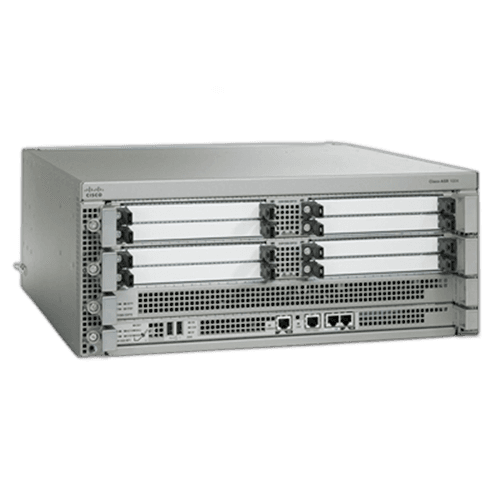

Шасси маршрутизатора Cisco ASR1004, 4RU

Cisco ASR1004: модульное шасси маршрутизатора ASR 1000

Cisco ASR1004 — четырёхюнитовое шасси для сборки пограничного маршрутизатора корпоративной сети или оператора связи. Платформа применяется для агрегации WAN, подключения к интернету, маршрутизации MPLS и L3VPN, NAT, QoS и IPsec. Производительность и набор физических интерфейсов определяются установленными процессорными и интерфейсными модулями, поэтому ASR1004 следует покупать как согласованную конфигурацию, а не только как пустой металлический корпус.

Шасси поддерживает до 40 Гбит/с системной пропускной способности при использовании подходящего Embedded Services Processor. В нём предусмотрены отдельные места для Route Processor, ESP и двух SPA Interface Processor. Два SIP дают до восьми слотов под Shared Port Adapter, что позволяет подобрать интерфейсы под конкретные линии связи и позднее менять их без замены всей платформы.

Слоты и компоненты ASR1004

• 1 слот Route Processor: совместимые ASR1000-RP1 или ASR1000-RP2 отвечают за управляющую плоскость и работу Cisco IOS XE.
• 1 слот ESP: ASR1000-ESP10, ESP20 или ESP40 выполняет аппаратную обработку трафика и сервисов.
• 2 слота SIP: используются для ASR1000-SIP10 или SIP40.
• До 8 SPA: каждый из двух SIP предоставляет по четыре подслота для интерфейсных адаптеров.
• 2 блока питания: резервируемое питание AC либо -48 VDC; смешивать AC и DC в одном шасси нельзя.

У ASR1004 нет встроенных Gigabit Ethernet или 10 Gigabit Ethernet портов для пользовательского трафика. Необходимые разъёмы появляются только после установки SIP и совместимых SPA. Поэтому предложение на «Cisco ASR1004» может означать пустое шасси, частично укомплектованный корпус или готовую систему — эти варианты существенно различаются по цене и возможности запуска.

От чего зависит производительность

ESP задаёт потолок обработки пакетов и сервисов. Для ASR1004 Cisco указывает совместимость с ESP10, ESP20 и ESP40, обеспечивающими разные уровни производительности вплоть до 40 Гбит/с. Пропускная способность шифрования ниже общей и также зависит от модели ESP: для типовых вариантов она может составлять до 4, 8 или 11 Гбит/с. Реальный результат определяется размером пакета, набором функций IOS XE и профилем трафика.

Route Processor влияет на ресурсы управляющей плоскости, масштаб таблиц и доступные версии программного обеспечения. SIP и SPA определяют число и тип линий. При расчёте конфигурации сначала фиксируют требуемую полосу, протоколы и сервисы, затем выбирают ESP и RP, после чего подбирают SIP/SPA под оптику, медные соединения или канальные интерфейсы.

Отказоустойчивость без второго RP

В отличие от более крупных ASR1006 и ASR1006-X, у ASR1004 только по одному слоту RP и ESP. Аппаратно продублировать эти модули внутри одного корпуса нельзя. Cisco IOS XE поддерживает программные механизмы резервирования, NSF и обновление с минимизацией перерыва в предусмотренных конфигурациях, но они не превращают один RP или ESP в два независимых аппаратных узла.

Для защиты питания предусмотрена пара блоков, а вентиляторный модуль расположен с задней стороны шасси. Если бизнесу нужна полная аппаратная избыточность управляющей и передающей плоскостей, следует оценить старшее шасси либо пару отдельных маршрутизаторов. ASR1004 разумен там, где важны модульность, восемь SPA и компактность 4RU, а требуемая отказоустойчивость обеспечивается архитектурой сети.

Где используется Cisco ASR1004

Платформа подходит для узла enterprise edge, агрегации частных WAN-каналов и роли интернет-шлюза. В операторской сети её используют как PE-маршрутизатор L3VPN, L2TP access concentrator или LNS.

Что проверить перед заказом

1. Поставляется ли только шасси или комплект с RP, ESP, SIP и SPA.
2. Точные PID каждого модуля и требуемую системную пропускную способность.
3. Типы интерфейсов, число SPA и совместимость трансиверов.
4. Объём памяти RP, версию Cisco IOS XE и право использования ПО.
5. Два одинаковых блока питания AC либо два блока -48 VDC.
6. Состояние midplane, вентиляторов, направляющих, заглушек и крепежа.

Полностью собранный ASR1004 может весить около 22,7 кг и потреблять до 1020 Вт в DC-конфигурации, поэтому до установки проверяют допустимую нагрузку стойки, глубину, питание и охлаждение. Корпус занимает 4RU; глубина с ручками и кабельными элементами составляет примерно 57 см.

Купить шасси Cisco ASR1004

Цена Cisco ASR1004 в первую очередь зависит от состава модулей. В 49port можно запросить пустое шасси для восстановления действующего комплекта или подобрать готовую конфигурацию под требуемые интерфейсы и полосу. Перед отгрузкой согласуем PID компонентов, питание, версию ПО, состояние слотов и гарантию.

В заявке укажите задачи маршрутизатора, скорость трафика, необходимость IPsec, число линий и типы разъёмов. Мы проверим совместимость RP, ESP, SIP и SPA, а также предложим кабели и трансиверы. Доставка выполняется транспортной компанией или почтой; заказная комплектация может потребовать несколько недель.
