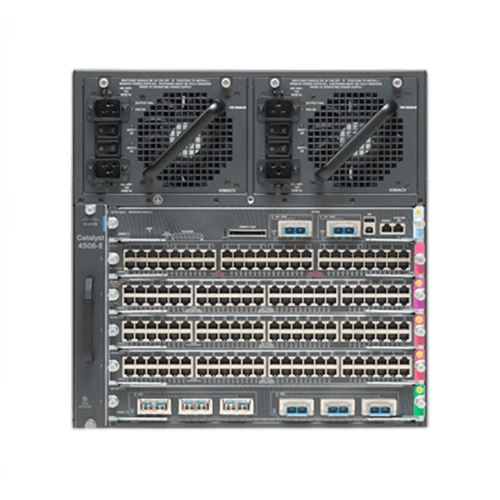

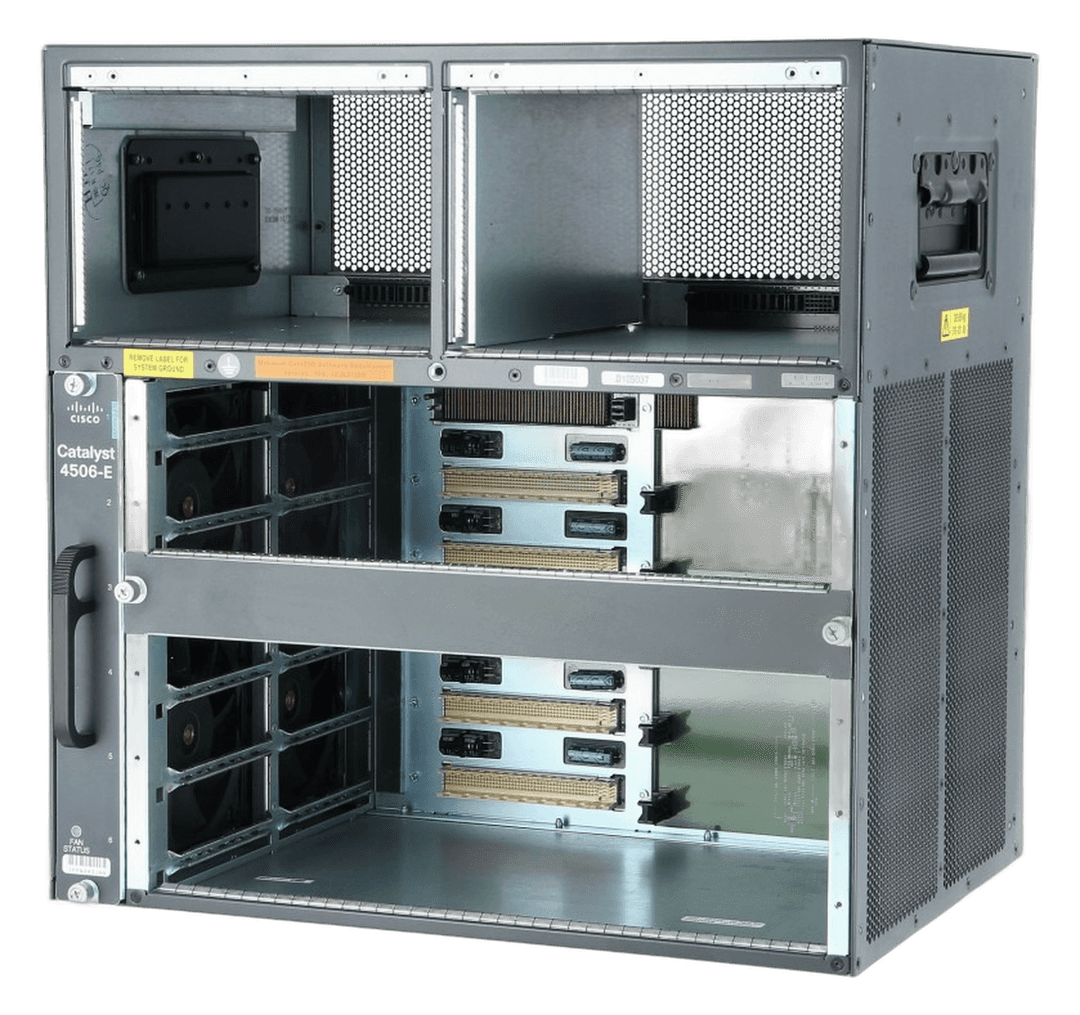

Шасси Cisco WS-C4506-E

Cisco WS-C4506-E — шестислотовое шасси Catalyst 4500E

Cisco WS-C4506-E — модульное шасси высотой 10U для построения коммутатора доступа или агрегации серии Catalyst 4500E. В корпусе предусмотрено шесть горизонтальных слотов: первый выделен под supervisor engine, еще пять принимают линейные карты. Порты, скорость, функции маршрутизации и программное обеспечение определяются установленным супервизором и модулями, поэтому пустое шасси нельзя оценивать как готовый сетевой коммутатор.

Базовый артикул поставлялся с вентиляторным модулем, но без блоков питания, supervisor и line cards. При заказе восстановленного WS-C4506-E нужно перечислять весь требуемый состав либо сверять уже установленную комплектацию. Совпадение шасси не гарантирует совместимость случайно выбранных карт: необходимо учитывать поколение supervisor, тип line card, мощность питания и минимальный релиз Cisco IOS XE.

Распределение шести слотов

• слот 1 — единственный supervisor engine;
• слоты 2–6 — до пяти линейных модулей;
• до 48 Гбит/с пропускной способности на каждый line-card slot;
• два отсека для блоков питания AC или DC;
• один сменный fan tray;
• поддержка PoE на совместимых линейных картах и источниках питания.

WS-C4506-E не поддерживает резервирование supervisor внутри одного корпуса. Если управляющий модуль выйдет из строя, второй локальный supervisor принять его функции не сможет. Для шасси с двумя supervisor slots предназначены модели 4507R+E и 4510R+E.

Пять линейных слотов позволяют собирать разные плотности медных, оптических и PoE-портов. Максимальное число интерфейсов зависит от выбранных карт. Для старых и новых E-Series модулей действуют разные ограничения по производительности, поэтому перед переносом существующей платы следует сверить матрицу аппаратной совместимости.

Supervisor engine определяет возможности системы

Шасси поддерживает несколько поколений supervisor, включая Supervisor Engine 9-E, 8-E, 8L-E, 7-E и 7L-E; для части прежних конфигураций применялись 6-E и 6L-E. Конкретная поддержка зависит от аппаратной версии корпуса и релиза ПО. Производительность системы, uplink, объем таблиц, маршрутизация, NetFlow, беспроводная конвергенция и доступные лицензии задаются именно supervisor engine.

При замене управляющего модуля нельзя ориентироваться только на посадочный слот. Нужно проверить Cisco IOS XE, ROMMON, лицензирование, поддержку установленных line cards и требования к питанию. Конфигурация с Supervisor 9-E будет существенно отличаться от системы на 6-E, хотя обе используют одно шасси WS-C4506-E.

Блоки питания и PoE-бюджет

В корпус устанавливаются два источника питания. Для запуска достаточно одного, второй применяется для резервирования или увеличения доступной мощности. Семейство поддерживает AC-модели от 1000 до 9000 Вт и DC-варианты 1400 Вт, однако не каждый блок нужен и экономически оправдан в конкретной сборке. Питание выбирают по supervisor, числу line cards и потреблению подключенных PoE-устройств.

Для совместимых E-Series карт шасси допускает до 1500 Вт PoE на слот. Это верхняя аппаратная возможность, а не гарантированный бюджет любой поставки. Реальная мощность зависит от номинала БП, режима резервирования, потребления самого коммутатора и распределения нагрузки. Перед заказом следует посчитать число телефонов, камер и точек доступа, классы PoE и запас на отказ одного источника.

При одном БП он устанавливается в левый отсек, второй — в правый. Для корректной диагностики Cisco также задает минимальный состав системы: fan tray, supervisor и, при двух источниках, как минимум один дополнительный модуль.

Монтаж и охлаждение

WS-C4506-E занимает 10U и имеет размеры примерно 441,3 × 439,7 × 317 мм. Масса шасси с вентиляторным модулем без полной комплектации составляет около 18,37 кг, а максимально укомплектованная система может достигать 45,4 кг. Крепление рассчитано на 19-дюймовую стойку; установка в 23-дюймовую требует дополнительного комплекта.

Fan tray перемещает воздух справа налево, тогда как вентиляторы блоков питания работают от передней части к задней. Вокруг вентиляционных отверстий необходимо оставить свободное пространство.

Что входит в проверку перед поставкой

1. Аппаратная версия шасси, backplane, разъемы и отсутствие механических повреждений.
2. Совместимость supervisor, line cards и релиза Cisco IOS XE.
3. Тип и мощность одного или двух источников питания.
4. Работа fan tray, датчиков, индикаторов и всех установленных модулей.
5. Комплект направляющих, кабельного организатора и силовых кабелей.

В 49 Порт можно купить Cisco WS-C4506-E в состоянии REF / восстановленное продавцом как корпус либо согласованную модульную сборку. В коммерческом предложении фиксируются supervisor, линейные карты, блоки питания, лицензии и крепления.

Цена WS-C4506-E зависит от наполнения и состояния компонентов. Пришлите список нужных портов, требования к PoE и резервированию — мы проверим совместимость и подготовим комплект. Доставка выполняется транспортной компанией или почтой; тяжелое шасси упаковывается с учетом установленных модулей.
