Шасси Cisco WS-C4510R+E

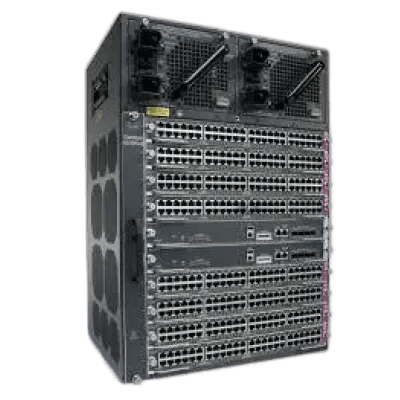

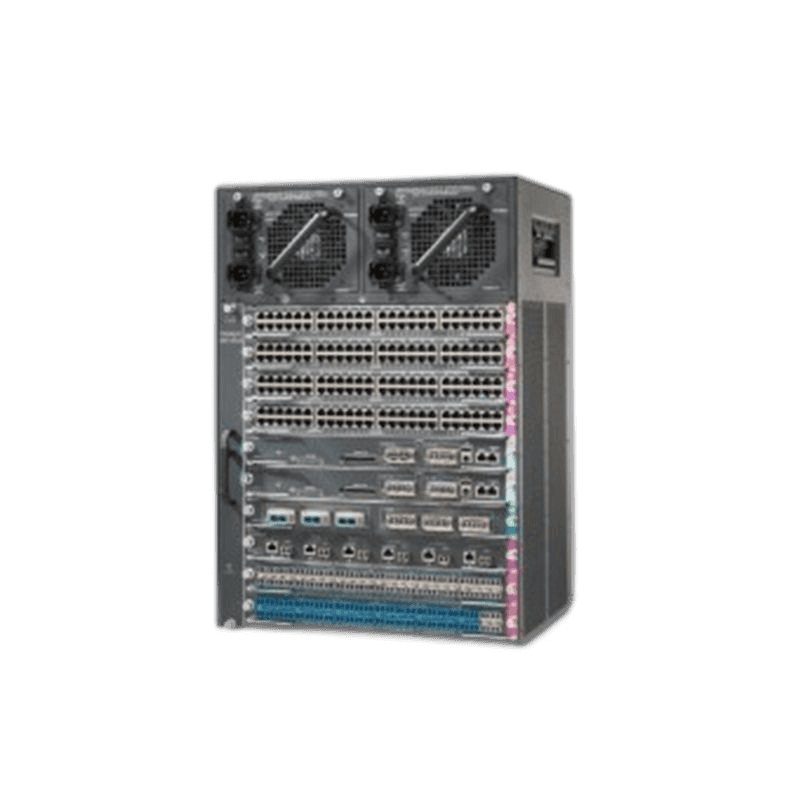

Cisco Catalyst WS-C4510R+E — 10-слотовое шасси для сети кампуса

Cisco WS-C4510R+E — модульное шасси серии Catalyst 4500E для построения уровня доступа, распределения или ядра корпоративной сети. Оно предоставляет десять горизонтальных слотов: два выделены для supervisor engines, ещё восемь предназначены для интерфейсных модулей. Архитектура позволяет собирать конфигурацию под нужное число медных и оптических портов, PoE-нагрузку и требования к отказоустойчивости, а затем расширять её заменой или добавлением линейных карт.

Модель поддерживает резервирование управляющих модулей и блоков питания. При установке двух совместимых supervisor отказ одного управляющего модуля не требует замены всего шасси. Два отсека PSU дают возможность выбрать подходящую мощность и организовать резервирование питания. Конкретные возможности коммутации, маршрутизации, PoE и программного обеспечения определяются установленным supervisor, линейными картами, источниками питания и версией Cisco IOS XE.

В 49 Порт можно купить Cisco WS-C4510R+E в восстановленном состоянии с проверкой корпуса, backplane, вентиляторного модуля и комплекта поставки. Шасси часто продаётся без supervisor, линейных карт и PSU, поэтому цена формируется после согласования требуемой конфигурации. Мы поможем отделить базовое шасси от готового коммутатора и зафиксируем все входящие компоненты до оплаты.

Распределение слотов и пропускная способность

• слоты 5 и 6 предназначены для основного и резервного supervisor engine;
• слоты 1–4 и 7–10 доступны для восьми линейных карт;
• backplane обеспечивает до 48 Гбит/с на каждый слот при использовании совместимого supervisor;
• поддерживаются линейные карты Catalyst 4500E различных типов;
• при установке восьми 48-портовых модулей возможно получить до 384 портов доступа.

WS-C4510R+E следует отличать от более раннего WS-C4510R-E. Обозначение «+E» важно: обновлённое шасси рассчитано на полосу 48 Гбит/с на слот с соответствующими supervisor и E-Series line cards. Совместимость нельзя определять только по физическому размеру модуля. Для некоторых поколений supervisor действуют ограничения по слотам и версиям ПО, поэтому перед переносом существующих компонентов необходимо сверить их точные PID.

Отказоустойчивость и масштабирование

Два supervisor-слота позволяют реализовать схему 1+1. Такой вариант подходит сетям, где отказ управляющего модуля не должен останавливать работу всего узла. Резервирование блоков питания подбирается с учётом потребления шасси, line cards и подключённых PoE-устройств. Для телефонов, точек доступа и камер важно заранее рассчитать не только число портов, но и суммарный бюджет PoE.

Модульная конструкция удобна для поэтапного развития инфраструктуры. На первом этапе можно установить только необходимые интерфейсные платы, оставив свободные слоты для роста. Позже добавляются порты, меняется supervisor или увеличивается мощность питания без замены кабельной системы и всего корпуса. При этом каждое расширение должно соответствовать аппаратной и программной матрице Catalyst 4500E.

Физические параметры и размещение

Шасси занимает 14U и устанавливается в 19- или 23-дюймовую стойку. Габариты составляют приблизительно 618,4 × 439,7 × 317 мм, масса корпуса с вентиляторным модулем — около 24,73 кг. Это значение не включает массу supervisor, линейных карт и блоков питания, поэтому полностью собранная система будет тяжелее.

Воздушный поток chassis fan tray направлен справа налево, а вентиляторов источников питания — спереди назад. Cisco рекомендует оставлять свободное пространство у вентиляционных отверстий и учитывать соседнее оборудование, чтобы горячий воздух не возвращался на вход. Для монтажа требуется заранее проверить глубину и несущую способность стойки, наличие крепежа, кабельных организаторов и доступ к питающим линиям.

Как подобрать комплектацию WS-C4510R+E

Для корректной спецификации сначала определяют требуемое число и тип портов, затем выбирают supervisor и линейные карты. После этого рассчитывают PSU с учётом резерва и PoE. Не следует заказывать только по названию шасси, если нужен готовый к включению узел: стандартное описание WS-C4510R+E у Cisco означает корпус с fan tray, но без блока питания.

• сообщите точные PID требуемых или уже имеющихся supervisor engines;
• укажите модели line cards и необходимое число портов;
• задайте требуемый бюджет PoE/PoE+/UPOE;
• выберите схему с одним или двумя supervisor и PSU;
• уточните наличие заглушек, креплений, fan tray и кабелей питания;
• сверьте минимальную версию Cisco IOS XE для всей конфигурации.

Перед отгрузкой мы проверим шасси Cisco Catalyst WS-C4510R+E, визуальное состояние разъёмов backplane и состав модулей, согласуем гарантию и упаковку. Доставка выполняется транспортной компанией или почтой; для тяжёлого модульного оборудования отдельно подбирается защищённая упаковка. Заказные комплектации могут поставляться несколько недель, поэтому срок и итоговую цену лучше подтвердить заранее.
