Красный силовой кабель IEC C14–C13, 1,8 м

Красный кабель IEC C14–C13 1,8 м для выделенной силовой линии

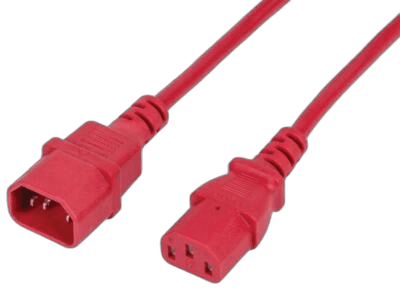

Красный силовой кабель C14–C13 длиной 1,8 м соединяет выход IEC C13 на стоечном PDU или ИБП со входом IEC C14 на серверном либо сетевом оборудовании. На стороне источника используется вилка C14, на стороне нагрузки — кабельная розетка C13. Такое соединение распространено внутри телекоммуникационных шкафов и не заменяет шнур с вилкой для обычной настенной розетки.

Яркая оболочка помогает быстро отличить линию от массива чёрных кабелей. Красным можно обозначить резервный ввод, питание критичной нагрузки, цепь от отдельного ИБП или линию, которую запрещено отключать без согласования. Конкретное значение задаёт регламент площадки: сам цвет не меняет электрические свойства и не доказывает принадлежность к определённому источнику.

Когда пригодится красное исполнение

• для визуального выделения резервной цепи B;
• для питания критичного сетевого или серверного узла;
• для разделения линий от разных PDU и ИБП;
• для маркировки оборудования отдельного проекта или арендатора;
• для замены кабеля с теми же разъёмами, длиной и подтверждённым номиналом.

Цветовую схему фиксируют в эксплуатационной документации, а на обоих концах ставят бирки с обозначением PDU, номера розетки и подключённого устройства. Красная оболочка повышает заметность, но не защищает от ошибочной коммутации, если кабель фактически переставили. Перед любыми работами маршрут прослеживают от начала до конца.

Почему длина 1,8 м удобна в стойке

Перемычка 1,8 м позволяет дойти от вертикального PDU до оборудования, расположенного на некотором удалении, пройти через боковой организатор и оставить небольшой запас для обслуживания. При подборе измеряют весь маршрут, включая вертикальный участок и плавные повороты. Кабель не должен висеть на разъёме или натягиваться при выдвижении соседнего оборудования.

Запас укладывают свободно и не помещают перед вентиляторами. Плотная бухта рядом с источником тепла, пережатие дверью или чрезмерно затянутые пластиковые стяжки ухудшают условия эксплуатации. Для фиксации лучше использовать многоразовые ленты и поддерживать кабель вдоль силовой стороны шкафа.

Номиналы определяются не цветом

Разъёмы IEC C14 и C13 задают совместимую геометрию, однако ток, напряжение, сечение жил и температурный класс зависят от конкретного изделия. Красная оболочка не означает повышенную нагрузочную способность или принадлежность к постоянному току. Все значения сверяют по читаемой маркировке на проводе и коннекторах.

Потребление оборудования должно находиться в пределах самого слабого элемента цепи: кабеля, розетки PDU, входа устройства и защитного автомата. Для позиции без указанного производителя нельзя безопасно заявлять типовые 10 А или 250 В до осмотра экземпляра. При отсутствии маркировки кабель не используют для ответственной нагрузки без проверки.

Контроль состояния и подключения

Вилка C14 и розетка C13 должны входить полностью, без перекоса и чрезмерного люфта. Кабель выбраковывают при потемнении или оплавлении пластика, трещинах, повреждении изоляции, деформированных контактах и следах кустарного ремонта. После включения под рабочей нагрузкой соединения не должны заметно нагреваться.

• проверяем правильную пару IEC C14–C13;
• сверяем длину 1,8 м и красный цвет;
• читаем маркировку тока, напряжения и температурного класса;
• осматриваем контакты, корпуса, вводы и оболочку;
• уточняем назначение красного цвета в схеме заказчика.

Чтобы купить красный кабель IEC C14–C13 1,8 м, сообщите модель PDU, оборудования, потребляемую мощность и назначение линии. Мы проверим маркировку и состояние конкретной позиции, уточним гарантию и срок поставки. Отправка выполняется транспортной компанией или почтой.
