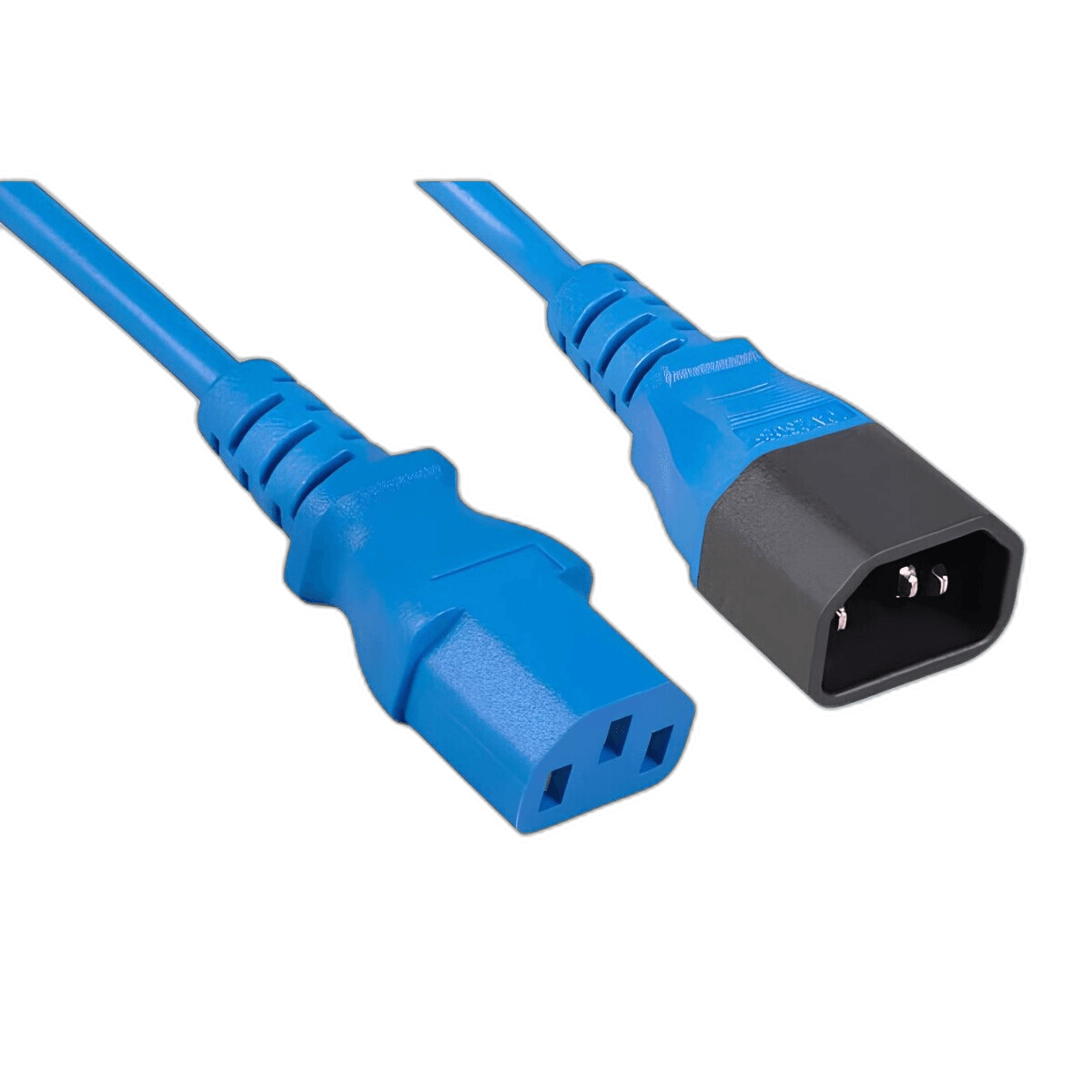

Синий силовой кабель IEC C14–C13, 1,8 м

Синий кабель IEC C14–C13 1,8 м для наглядной маркировки питания

Силовой кабель C14–C13 длиной 1,8 м в синем исполнении служит для подключения оборудования с входом IEC C14 к распределительному устройству или ИБП с выходной розеткой IEC C13. Вилка C14 устанавливается со стороны источника, кабельная розетка C13 — со стороны сервера, коммутатора, системы хранения или другого устройства. Эта перемычка рассчитана на стоечную инфраструктуру и не предназначена для подключения непосредственно к бытовой розетке.

Главная особенность версии BLUE — визуальное различение силовой линии. В стойках с двумя независимыми вводами синий кабель можно назначить, например, цепи A или определённой группе PDU. Цвет не создаёт электрических отличий и не заменяет бирки, но помогает быстрее проследить маршрут во время обслуживания и снизить вероятность отключения не той линии.

Где полезен синий кабель питания

• для подключения одного блока питания сервера к назначенному PDU;
• для цветового разделения независимых вводов A и B;
• для выделения отдельной стойки, арендатора или класса нагрузки;
• для питания сетевого оборудования с входом IEC C14;
• для замены перемычки той же длины, разъёмов и подтверждённого номинала.

Схема цветов должна быть единой для всей площадки и зафиксированной в документации. Если синий назначен линии A, такое правило применяют последовательно, а оба конца каждого кабеля дополнительно маркируют номером PDU, розетки и устройства. Нельзя полагаться только на цвет: после перемещений оборудования кабель мог оказаться подключён к другому источнику.

Длина 1,8 м и организация трассы

Размер 1,8 м даёт немного больше свободы, чем типичная перемычка 1,5 м. Он подходит для прокладки от вертикального PDU к оборудованию в соседней зоне шкафа, для обхода кабельного организатора и для небольшого сервисного запаса. Маршрут измеряют вдоль направляющих с учётом подъёма, поворотов и положения разъёмов, а не по прямой между устройствами.

Избыток длины не следует наматывать плотной катушкой рядом с вентиляторами или силовыми блоками. Кабель укладывают плавно, фиксируют многоразовыми лентами без пережатия оболочки и оставляют разгрузку натяжения возле обоих коннекторов. Силовые трассы отделяют от чувствительных сигнальных линий в соответствии с правилами площадки.

Как проверить допустимую нагрузку

Форм-фактор IEC C14–C13 описывает геометрию соединения, но не подтверждает ток, напряжение, сечение проводников и температурный класс конкретного изделия. Эти параметры читают на оболочке и корпусах разъёмов. Нагрузка оборудования не должна превышать наименьший номинал среди кабеля, PDU, розетки, защиты цепи и входа устройства.

Производитель этой позиции не указан, поэтому при продаже нельзя автоматически заявлять распространённые значения 10 А или 250 В без читаемой маркировки экземпляра. Кабель с отсутствующими обозначениями, следами перегрева или сомнительной изоляцией не используют в ответственной серверной цепи. Для двухблочного оборудования отдельно проверяют, что каждый блок действительно запитан от своего независимого источника.

Осмотр и безопасная эксплуатация

Перед установкой проверяют металлические контакты, отсутствие трещин в корпусах и целостность мест входа провода. Вилка и розетка должны устанавливаться полностью, без перекоса и заметного люфта. Оплавление, потемнение, запах перегрева, оголение жил или ремонтная скрутка являются безусловным основанием для замены.

• сверяем разъёмы IEC C14 и IEC C13;
• проверяем длину 1,8 м и синий цвет оболочки;
• читаем маркировку допустимого тока и напряжения;
• осматриваем контакты, корпуса, вводы и всю доступную изоляцию;
• проверяем соответствие принятой схеме цветовой маркировки.

Чтобы купить синий кабель IEC C14–C13 1,8 м, укажите модель PDU, подключаемого оборудования, нагрузку и принятое назначение цвета. Мы сверим маркировку доступного экземпляра, состояние и условия гарантии. Доставка выполняется транспортной компанией или почтой.
