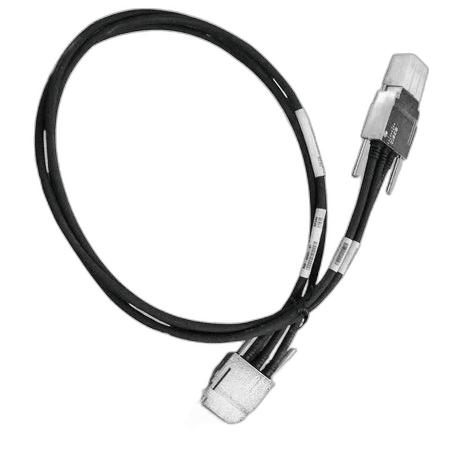

Кабель Cisco STACK-T1-1M StackWise, 1 м

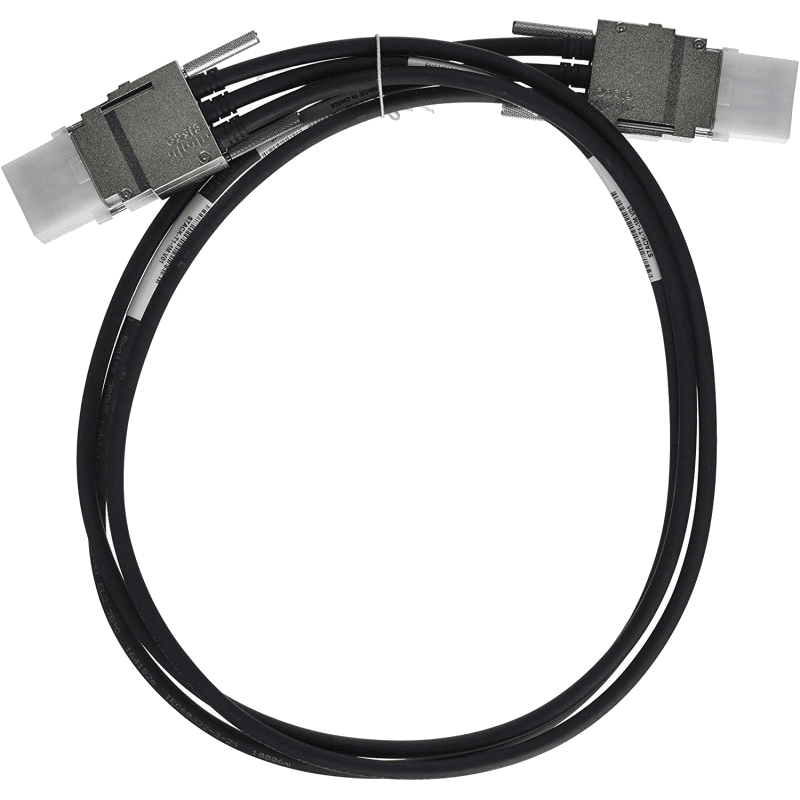

Cisco STACK-T1-1M — кабель StackWise длиной 1 метр

Cisco STACK-T1-1M — фирменный кабель передачи данных между специализированными стековыми портами совместимых коммутаторов Catalyst. Его длина составляет 1 м, или 3,28 фута. Кабель используется не как Ethernet-патч-корд и не подключается к RJ-45, SFP или QSFP: оба окончания предназначены только для разъёмов StackWise на задней панели оборудования.

При правильной сборке несколько физических коммутаторов работают как единая логическая система с общим управлением и управляющей плоскостью. STACK-T1-1M образует один физический участок между двумя соседними участниками. Для отказоустойчивого кольца требуется соединить оба stack-порта каждого коммутатора и замкнуть последний участник на первый; одного кабеля для полного кольца из нескольких устройств недостаточно.

Поддерживаемые платформы

Тип T1 применяется в Cisco Catalyst 3850, а также в моделях Catalyst 9300 с модульными uplink-портами — C9300 и C9300X. Cisco указывает STACK-T1-1M как кабель StackWise-480 и StackWise-1T. В стеке C9300 используется архитектура с полосой до 480 Гбит/с, у C9300X — до 1 Тбит/с; при допустимом смешанном стеке C9300X с обычными C9300 система работает на уровне StackWise-480.

Физическая пригодность одного артикула к нескольким сериям не означает, что эти серии разрешено объединять между собой. Catalyst 3850 нельзя добавлять в стек C9300. Состав участников, лицензии и поддерживаемая версия IOS XE проверяются по документации конкретной платформы.

С какими кабелями нельзя путать STACK-T1-1M

• Catalyst 3650 использует кабели Type 2, включая STACK-T2-1M.
• C9300L с фиксированными uplink-портами применяет стековый комплект и кабели STACK-T3.
• C9300LM и соответствующие исполнения используют комплект с кабелями STACK-T3A.
• StackPower передаёт питание между блоками питания и требует другого кабеля; STACK-T1-1M переносит данные стека.
• StackWise Virtual работает через сетевые интерфейсы и не является назначением этого физического кабеля.

Перед покупкой необходимо прочитать полный SKU на лицевой панели или шильдике. Общее название «Catalyst 9300» без буквы после номера недостаточно: C9300 и C9300L имеют разные механические интерфейсы стекирования.

Монтаж и прокладка

Оба конца STACK-T1-1M равнозначны и могут подключаться к любому из двух stack-портов совместимого коммутатора. Коннектор вставляют ровно, после чего полностью затягивают штатные фиксирующие винты. Неплотное соединение способно вызвать нестабильность стекового канала, поэтому после монтажа проверяют состояние обоих портов и целостность кольца командами IOS XE.

Для метровой версии Cisco указывает минимальный радиус изгиба 66 мм и минимальный диаметр свернутого кабеля 132 мм. Кабель нельзя резко перегибать за корпусом, прижимать дверью шкафа или укладывать с натяжением. Маршрут следует спланировать с учётом вертикального расстояния между коммутаторами и обхода кабельных организаторов. Один метр удобен для оборудования в одной стойке, но до заказа лучше измерить реальный путь, а не расстояние по прямой.

Как спроектировать отказоустойчивый стек

В полном кольце каждый участник имеет два действующих соединения: выход из одного stack-порта идёт к соседнему устройству, а второй порт связывает его с другим соседом. Такая схема сохраняет связность при отказе одного кабеля или порта. В разомкнутой цепочке стек может работать, но теряет резервный путь; это видно в диагностике как неполное кольцо.

Что проверяется перед поставкой

У кабеля REF / восстановленного продавцом осматриваются оболочка, оба разъёма, направляющие, крепёжные винты и зоны рядом с коннекторами. Проверяется отсутствие заломов и механических повреждений. При наличии тестовой платформы контролируются обнаружение соединения и стабильность stack-порта. В предложении фиксируются точный SKU STACK-T1-1M, номер 800-40404-01, состояние и гарантия.

Купить Cisco STACK-T1-1M в 49 Порт

Чтобы купить Cisco STACK-T1-1M, сообщите полные модели всех участников, их количество, расположение в стойке и желаемую топологию. Мы проверим тип StackWise, рассчитаем число кабелей и не подменим T1 внешне похожим T2 или T3. После проверки партии менеджер подтвердит актуальную цену, состояние, комплектность и срок.

Доставка выполняется транспортной компанией или почтой по России. Наличие зависит от партии; заказные позиции могут поступать в течение нескольких недель. Перед отправкой кабель маркируется по точному part number, чтобы при монтаже его можно было однозначно сопоставить с проектом стека.
