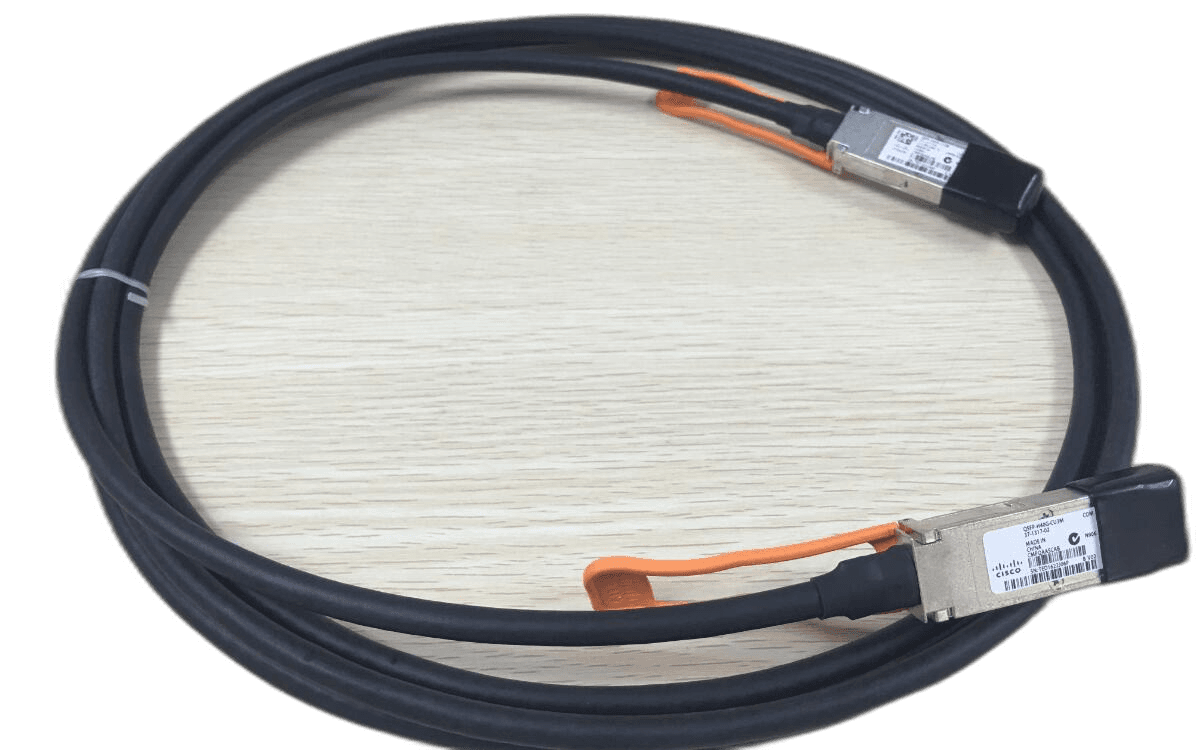

Кабель Cisco QSFP-H40G-CU3M, 40G DAC, 3 м

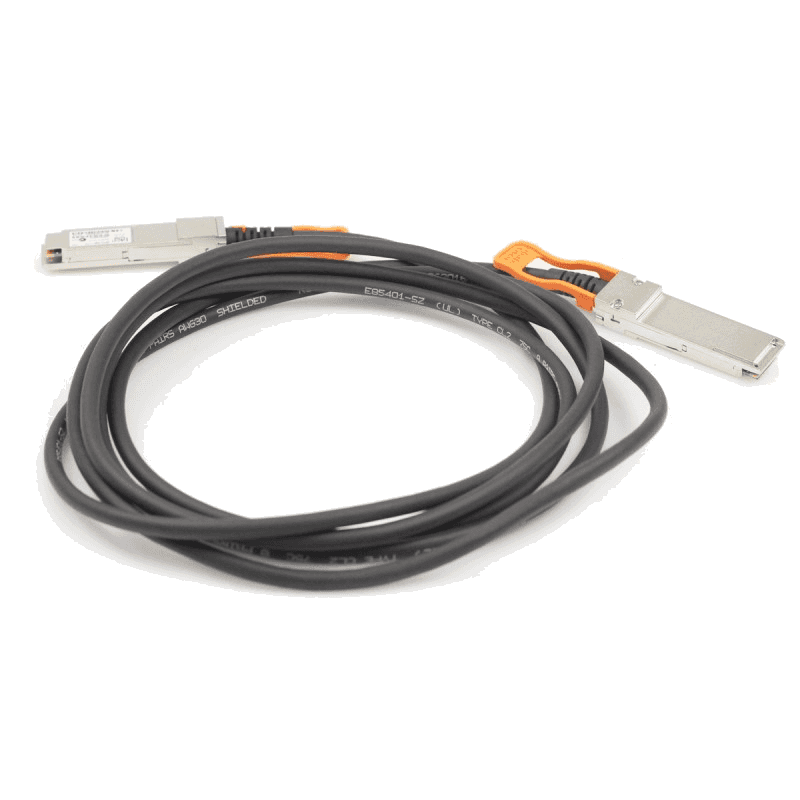

Cisco QSFP-H40G-CU3M — пассивный кабель 40GBASE-CR4 длиной 3 метра

Cisco QSFP-H40G-CU3M — готовая медная сборка Direct Attach Cable для прямого соединения двух совместимых портов QSFP+ на скорости 40 Гбит/с. В кабель заводским способом интегрированы два коннектора QSFP+, поэтому отдельные трансиверы и патч-корд не требуются. Длина 3 м рассчитана на подключения внутри стойки или между соседними стойками: например, между коммутатором и сервером, устройством Fabric Extender либо двумя сетевыми узлами ЦОД.

Модель соответствует типу 40GBASE-CR4 и передает данные по четырем электрическим линиям. Это пассивный медный Twinax: внутри нет оптических передатчиков и активной схемы компенсации, а отдельное питание кабелю не нужно. Такое решение дает предсказуемое соединение с низкой задержкой и меньшим энергопотреблением по сравнению с парой оптических модулей.

Что именно представляет собой CU3M

• Интерфейс: QSFP+ с обеих сторон.
• Скорость: единый канал 40 Gigabit Ethernet.
• Стандарт линии: 40GBASE-CR4.
• Среда передачи: пассивный медный Twinax.
• Длина: 3 метра от одного коннектора до другого.
• Исполнение: неразъемная заводская кабельная сборка.

Обозначение QSFP-H40G-CU3M следует проверять полностью. Версии CU1M и CU5M отличаются длиной, ACU7M и ACU10M являются активными медными кабелями, а AOC использует оптическую среду. Модели QSFP-4SFP10G и QSFP-4X10G предназначены для breakout на четыре SFP+; у CU3M оба конца одинаковые QSFP+, поэтому это не разветвитель 4×10G.

Для каких соединений подходит кабель

Трехметровый DAC удобен для коротких магистралей в серверной стойке: подключения сетевой карты сервера к top-of-rack-коммутатору, связи Cisco Nexus с поддерживаемым Fabric Extender, соединения соседних коммутаторов или формирования 40G uplink. Медная сборка избавляет от подбора двух оптических модулей, типа волокна и очистки оптических разъемов.

Кабель не следует выбирать только по совпадению формы разъема. Оба устройства должны поддерживать QSFP-H40G-CU3M в своей аппаратной и программной конфигурации. Cisco публикует матрицу совместимости отдельно для Catalyst, Nexus, UCS и других платформ; минимальная версия IOS, IOS XE или NX-OS зависит от конкретного шасси, модуля и режима порта.

Совместимость и режим порта

Перед подключением нужно убедиться, что оба интерфейса настроены на одинаковый режим 40G. Некоторые QSFP-порты способны работать в разных скоростных профилях, но сама поддержка breakout у оборудования не превращает прямой QSFP–QSFP кабель в четыре независимых соединения. Если задача состоит в подключении четырех 10G-портов SFP+, необходим специальный разветвленный кабель с четырьмя коннекторами на одном конце.

После монтажа оборудование считывает идентификатор кабельной сборки. Если PID не распознается, следует проверить матрицу поддержки, версию программного обеспечения и настройки интерфейса, а не пытаться заменить медный тракт оптическими параметрами. Для смешанной инфраструктуры также важно подтвердить, допускает ли вторая сторона фирменный Cisco DAC.

Монтаж в стойке

Пассивный Twinax толще и жестче обычного сетевого патч-корда. Кабель нельзя перегибать у корпуса QSFP+, натягивать между портами или укладывать так, чтобы его масса постоянно нагружала защелку. При выборе трассы нужно оставить плавный радиус изгиба, запас по длине и свободный доступ к язычку извлечения. Три метра должны покрывать реальный путь через кабельные организаторы, а не только расстояние по прямой.

Перед установкой проверяют корпус обоих коннекторов, фиксаторы, оболочку и отсутствие заломов. Подключение выполняют без перекоса до срабатывания защелки. При извлечении используют штатный pull-tab и не тянут за кабель. Такие простые меры защищают разъем QSFP+ и проводники Twinax от механического повреждения.

Что уточнить перед заказом

• точные модели двух соединяемых устройств и сетевых модулей;
• поддержку PID QSFP-H40G-CU3M установленной версией ПО;
• необходимость прямого 40G-соединения, а не breakout 4×10G;
• фактическую длину маршрута через организаторы и свободный радиус изгиба;
• достаточно ли пассивного медного кабеля или требуется AOC/оптика для более длинной линии;
• состояние защелок, оболочки и читаемость заводской маркировки.

Проверка и поставка

Восстановленный продавцом Cisco QSFP-H40G-CU3M проверяется визуально и электрически на совместимом оборудовании: контролируются распознавание PID, поднятие линка, отсутствие интерфейсных ошибок и стабильность передачи. Отдельно осматриваются оба коннектора, фиксаторы, места входа кабеля и вся трехметровая оболочка.

Купить Cisco QSFP-H40G-CU3M можно для короткого 40G-подключения в стойке без отдельных трансиверов. Сообщите модели устройств и версии ПО на обоих концах — менеджер сверит матрицу совместимости Cisco, подтвердит состояние, наличие, срок поставки и условия гарантии.
