Кабель Cisco QSFP-100G-AOC, 1 м

Cisco QSFP-100G-AOC1M для соединения 100 Gigabit Ethernet

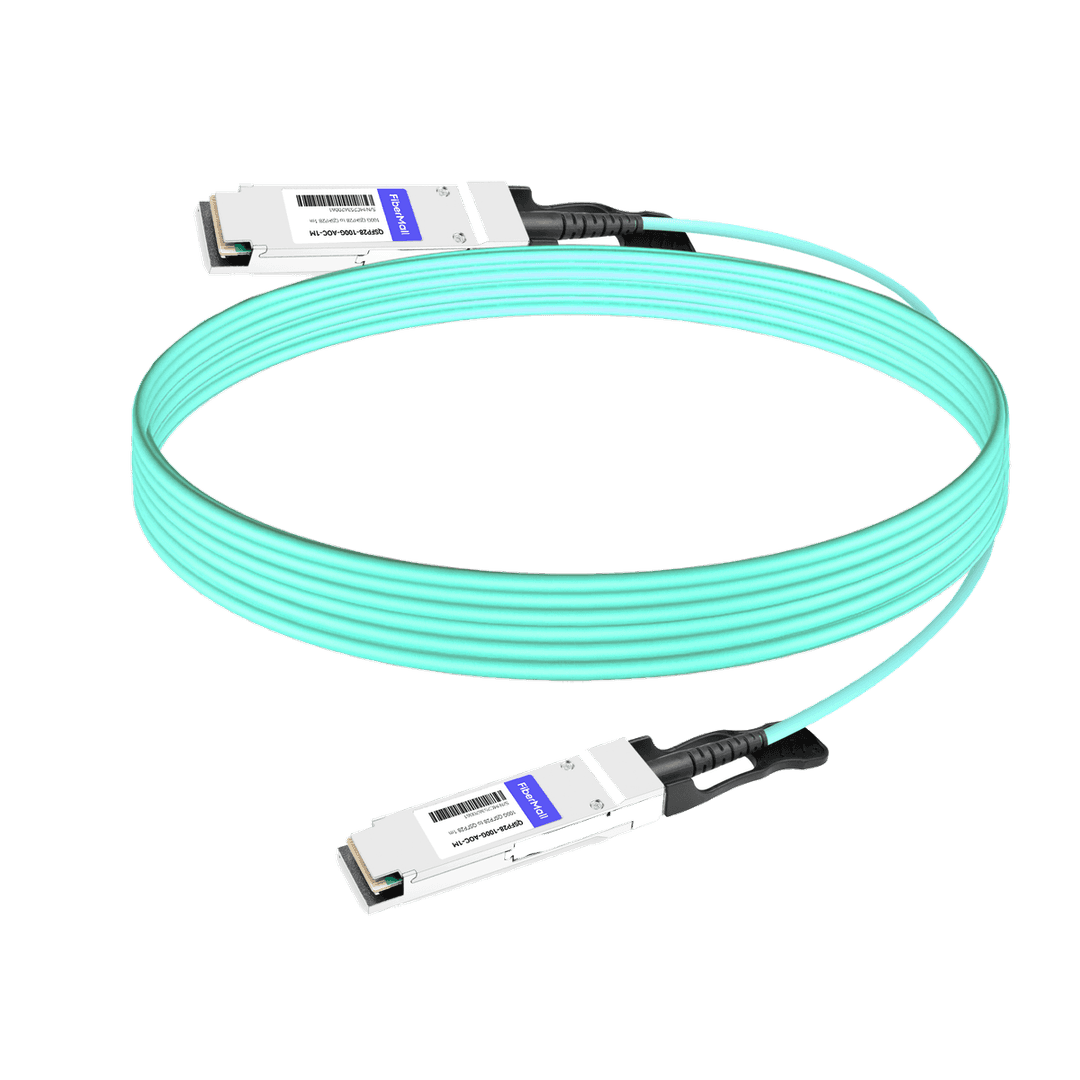

Cisco QSFP-100G-AOC1M - готовый активный оптический кабель длиной 1 метр с модулем QSFP28 на каждом конце. Он предназначен для прямого соединения двух совместимых портов 100 Gigabit Ethernet внутри стойки или между расположенными рядом устройствами. Заводская сборка не требует подбора отдельных трансиверов, оптического патч-корда и полировки коннекторов: кабель подключается как единое изделие.

Такое решение используют для высокоскоростных линков между коммутаторами, маршрутизаторами, серверами и сетевыми адаптерами в дата-центре. Длина 1 м удобна для короткого подключения в одной стойке, когда оборудование находится рядом и лишний запас кабеля только усложняет укладку. Перед заказом необходимо убедиться, что оба устройства поддерживают конкретный артикул QSFP-100G-AOC1M, а порты настроены на совместимый режим 100G.

Чем AOC отличается от пассивного DAC

Несмотря на внешне похожие корпуса QSFP, внутри этого изделия передача идет по оптическим волокнам, а в коннекторах расположена активная электроника преобразования сигнала. Поэтому QSFP-100G-AOC1M нельзя описывать как пассивный медный DAC. Cisco указывает потребление до 3,5 Вт на каждом конце; питание поступает непосредственно от портов оборудования, отдельный блок питания не нужен.

Активная оптика делает кабель тоньше и удобнее для плотной стойки. Его наружный диаметр составляет 3,5 мм, тогда как у метрового пассивного медного QSFP-кабеля Cisco диаметр заметно больше. Меньшая масса и гибкость снижают механическую нагрузку на разъемы и упрощают прокладку рядом с другими соединениями. При этом AOC является неразъемной сборкой: заменить волокно или один из оконечных модулей отдельно нельзя.

Технические параметры QSFP-100G-AOC1M

• скорость соединения - 100 Gigabit Ethernet;
• два оконечных модуля форм-фактора QSFP28;
• фиксированная длина кабельной сборки - 1 м;
• активная оптическая среда передачи;
• потребление - до 3,5 Вт на каждый конец;
• наружный диаметр кабеля - 3,5 мм;
• минимальный радиус изгиба - 30 мм;
• бежевый язычок фиксатора для идентификации метровой версии.

Модули относятся к горячезаменяемым устройствам ввода-вывода, однако порядок установки и извлечения должен соответствовать инструкции конкретного коммутатора или адаптера. Нельзя тянуть за оптический шнур, пережимать его дверцей шкафа либо укладывать с изгибом меньше 30 мм. Нарушение геометрии может повредить волокна даже при отсутствии видимого разрыва оболочки.

Совместимость с оборудованием Cisco

Наличие физического порта QSFP28 само по себе не гарантирует работу любого кабеля. Поддержка зависит от модели устройства, аппаратной платформы и версии программного обеспечения. Cisco публикует матрицу совместимости оптики, по которой следует проверить оба конца линии. Особенно внимательно нужно сверять оборудование, где порт может работать в нескольких режимах 40/100G или использовать разбиение на отдельные каналы.

QSFP-100G-AOC1M соединяет один порт 100G с другим портом 100G и не является breakout-кабелем на четыре SFP28. Для подключения четырех линий 25G нужен другой артикул семейства QSFP-to-4SFP25G. Также этот AOC не заменяет обычную линию с раздельными оптическими модулями, если требуется пройти через кросс, использовать существующую кабельную инфраструктуру или получить расстояние больше фиксированного одного метра.

Что проверить перед подключением

Сначала нужно определить точные модели двух устройств и обозначения портов. Затем сверяют поддержку артикула QSFP-100G-AOC1M в Cisco Optics Compatibility Matrix, допустимый режим порта и минимальную версию ПО. В действующей сети полезно проверить конфигурацию FEC и скорость интерфейса: несовпадающие настройки могут не поднять линк даже при исправном кабеле.

Для восстановленного изделия важны состояние защелок, отсутствие заломов и повреждений оболочки, читаемая маркировка обоих модулей. Кабель должен проходить проверку линка на заявленной скорости. При укладке следует оставить небольшой свободный участок перед портом, чтобы коннектор не испытывал боковой нагрузки и сохранялся допустимый радиус изгиба.

Купить Cisco QSFP-100G-AOC1M в 49 Порт

Заказать активный оптический кабель Cisco QSFP-100G-AOC1M можно для короткого 100G-соединения в серверной стойке. Перед предложением мы уточним наличие, состояние, маркировку и совместимость с указанным оборудованием. Цена зависит от конкретной поставки; согласованные состояние и гарантия фиксируются до отгрузки.

Для точного подбора сообщите модели устройств на обоих концах, версии ПО и требуемое количество кабелей. Доставка выполняется транспортной компанией или почтой. Если длины 1 м недостаточно либо требуется breakout на 4 x 25G, менеджер предложит подходящий артикул, а не внешне похожую, но функционально другую сборку.
